Rimozione di un CMM non hot-swap E3.S

Seguire le istruzioni riportate in questa sezione per rimuovere un modulo di memoria CXL (CMM) non hot-swap E3.S.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota

Assicurarsi di disporre degli elementi di riempimento dei vani CMM se alcuni vani CMM verranno lasciati vuoti dopo la rimozione.

Procedura

  1. Rimuovere la mascherina E3.S.
    Figura 1. Rimozione della mascherina E3.S
    Removing the E3.S bezel
    1. Premere il pulsante sulla mascherina E3.S per sganciarla.
    2. Rimuovere la mascherina E3.S del server.
  2. Verificare se il LED di integrità del CMM è spento, il che significa che la rimozione è consentita. Vedere LED CMM E3.S.
  3. Rimuovere il CMM.

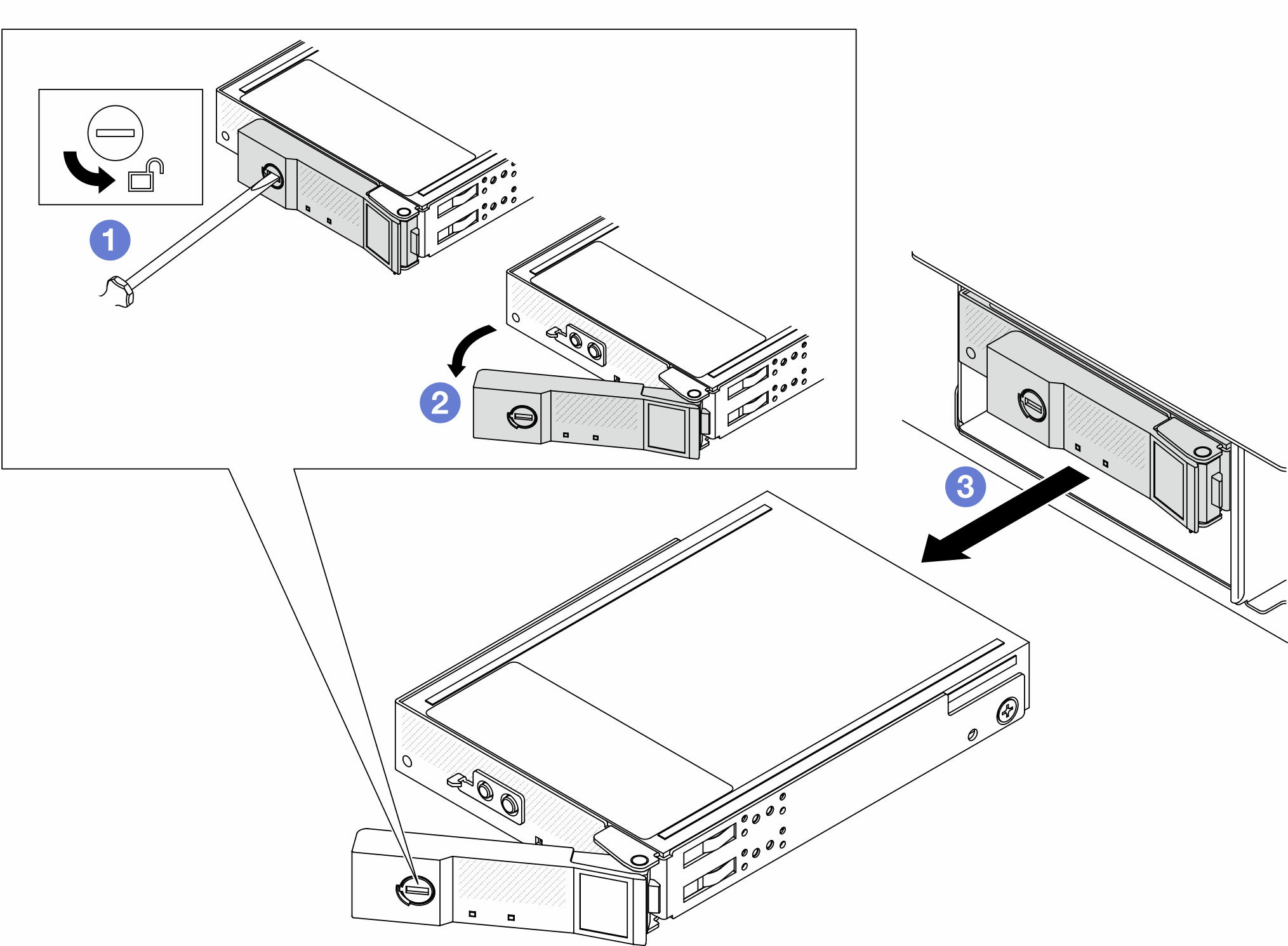

    Figura 2. Rimozione del CMM
    Removing the CMM
    1. Ruotare il fermo di rilascio in posizione di apertura utilizzando un cacciavite a testa piatta da 3 mm per sbloccare la maniglia.
    2. Ruotare la maniglia in posizione di apertura.
    3. Afferrare la maniglia e far scorrere il CMM fuori dal vano.
    Nota
    Installare un elemento di riempimento del vano (vedere la figura seguente) o un'unità sostitutiva (vedere Installazione di un CMM non hot-swap E3.S) il prima possibile.
    Figura 3. Installazione di un elemento di riempimento del vano CMM

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
