E3.S-CMM ohne Hot-Swap-Unterstützung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein E3.S-CXL-Speichermodul (CMM) ohne Hot-Swap-Unterstützung zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Anmerkung

Stellen Sie sicher, dass Sie CMM-Abdeckblenden für die CMM-Laufwerkpositionen zur Verfügung haben, wenn nach dem Entfernen einige Laufwerkpositionen leer bleiben.

Vorgehensweise

  1. Entfernen Sie die E3.S-Blende.
    Abbildung 1. Entfernen der E3.S-Blende
    Removing the E3.S bezel
    1. Drücken Sie auf den Knopf an der E3.S-Blende, um die sie zu lösen.
    2. Entfernen Sie die E3.S-Blende vom Server.
  2. Überprüfen Sie, ob die Zustandsanzeige des CMM ausgeschaltet ist, was bedeutet, dass der Entfernvorgang zulässig ist. Siehe Anzeigen des E3.S-CMM.
  3. Entfernen Sie das CMM.

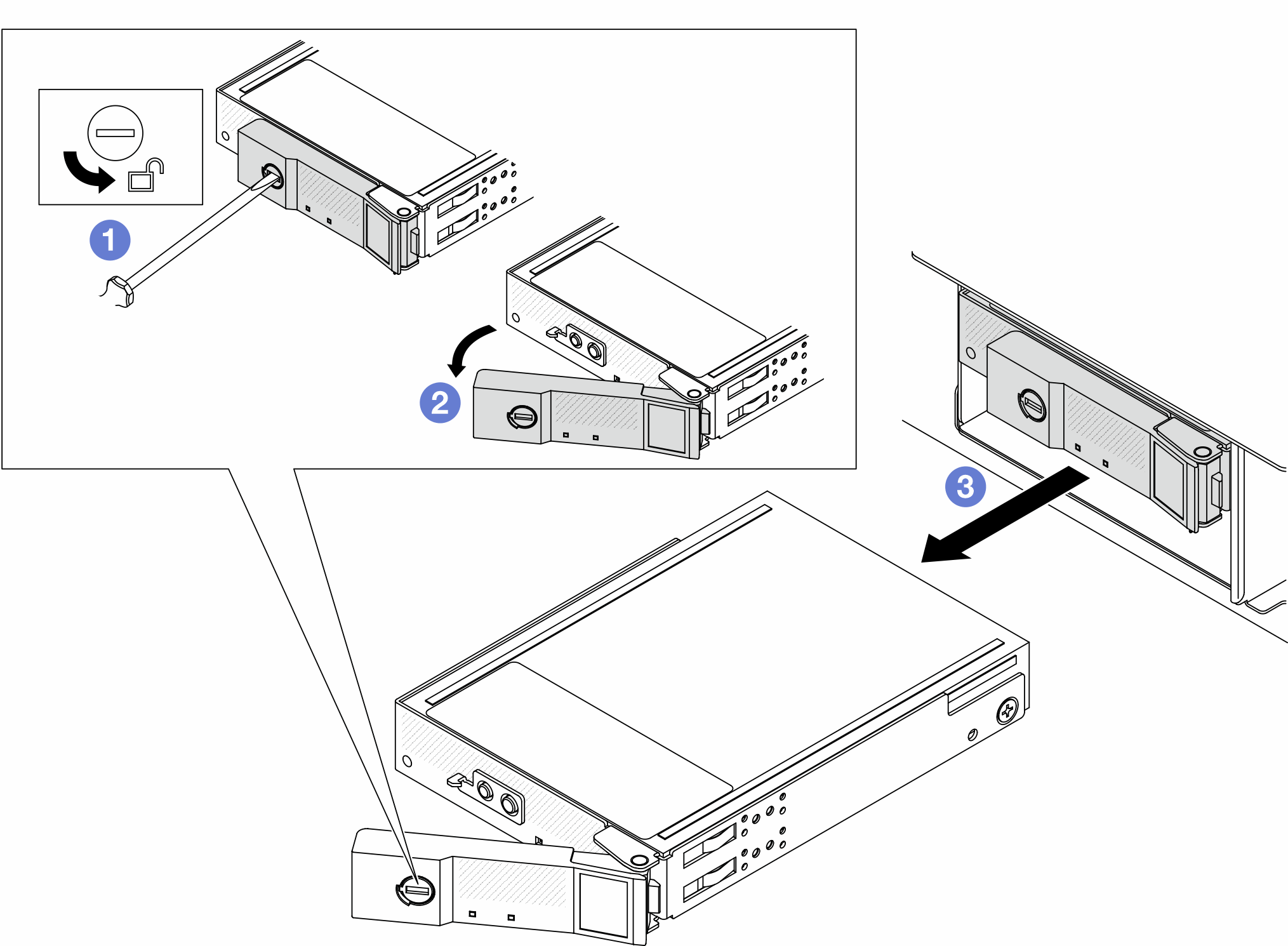

    Abbildung 2. Entfernen des CMM
    Removing the CMM
    1. Drehen Sie den Entriegelungshebel in die geöffnete Position, indem Sie den Griff mit einem 3-mm-Schlitzschraubendreher entriegeln.
    2. Drehen Sie den Griff in die geöffnete Position.
    3. Ziehen Sie das CMM am Griff aus der Position heraus.
    Anmerkung
    Installieren Sie so schnell wie möglich eine Abdeckblende für Laufwerkposition (siehe Abbildung unten) oder eine Ersatzeinheit (siehe E3.S-CMM ohne Hot-Swap-Unterstützung installieren).
    Abbildung 3. Installieren einer CMM-Abdeckblende für Laufwerkposition

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
