Remover uma CMM não hot-swap E3.S

Siga as instruções desta seção para remover um módulo de memória (CMM) CXL E3.S não hot-swap.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota

Certifique-se de ter os preenchimentos do compartimento de CMM disponíveis se alguns compartimentos de CMM ficarem vazios após a remoção.

Procedimento

  1. Remova o painel E3.S.
    Figura 1. Remoção do painel E3.S
    Removing the E3.S bezel
    1. Pressione o botão no painel E3.S para desencaixar o painel.
    2. Remova o painel E3.S do servidor.
  2. Verifique se o LED de status da CMM está apagado, o que significa que a remoção é permitida. Consulte LEDs E3.S CMM.
  3. Remova a CMM.

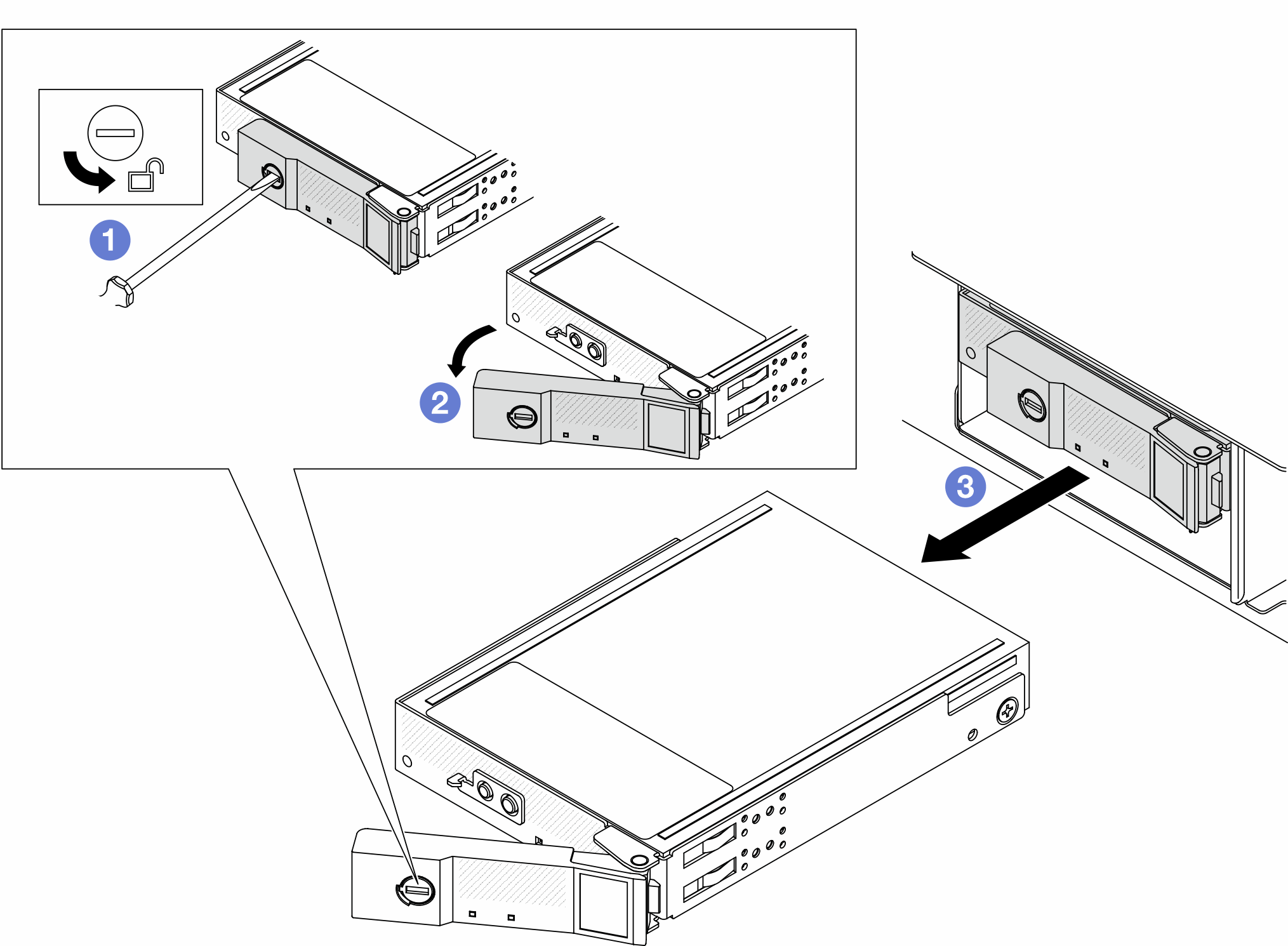

    Figura 2. Remoção da CMM
    Removing the CMM
    1. Gire a trava de liberação para a posição aberta usando uma chave de fenda de 3 mm para destravar a alça.
    2. Gire a alça para a posição aberta.
    3. Segure a alça e deslize a CMM para fora do compartimento.
    Nota
    Instale um preenchimento de compartimento (consulte a figura abaixo) ou uma unidade de substituição (consulte Instalar uma CMM não hot-swap E3.S) assim que possível.

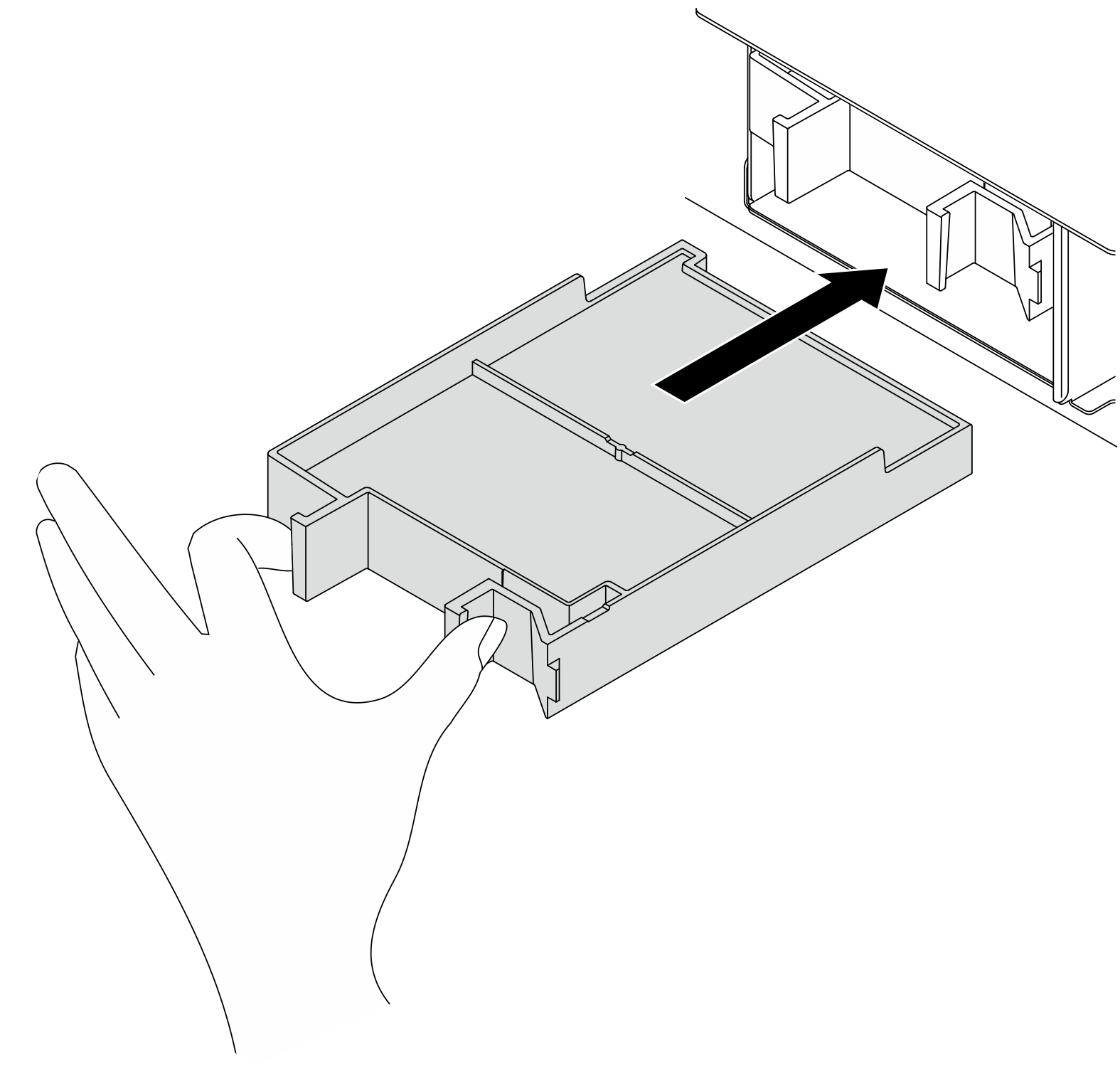

    Figura 3. Instalação de um preenchimento de compartimentos de CMM

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
