卸下 E3.S 非热插拔 CMM

按照本节中的说明卸下 E3.S 非热插拔 CXL 内存条（CMM）。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注

如果卸下后某些 CMM 插槽空置，请确保您有对应的 CMM 插槽填充件。

过程

  1. 卸下 E3.S 挡板。
    图 1. 卸下 E3.S 挡板
    Removing the E3.S bezel
    1. 按 E3.S 挡板上的按钮以松开挡板。
    2. 从服务器中卸下 E3.S 挡板。
  2. 检查 CMM 的运行状况 LED 是否熄灭，熄灭状态下允许拆卸。请参阅E3.S CMM LED。
  3. 卸下 CMM。

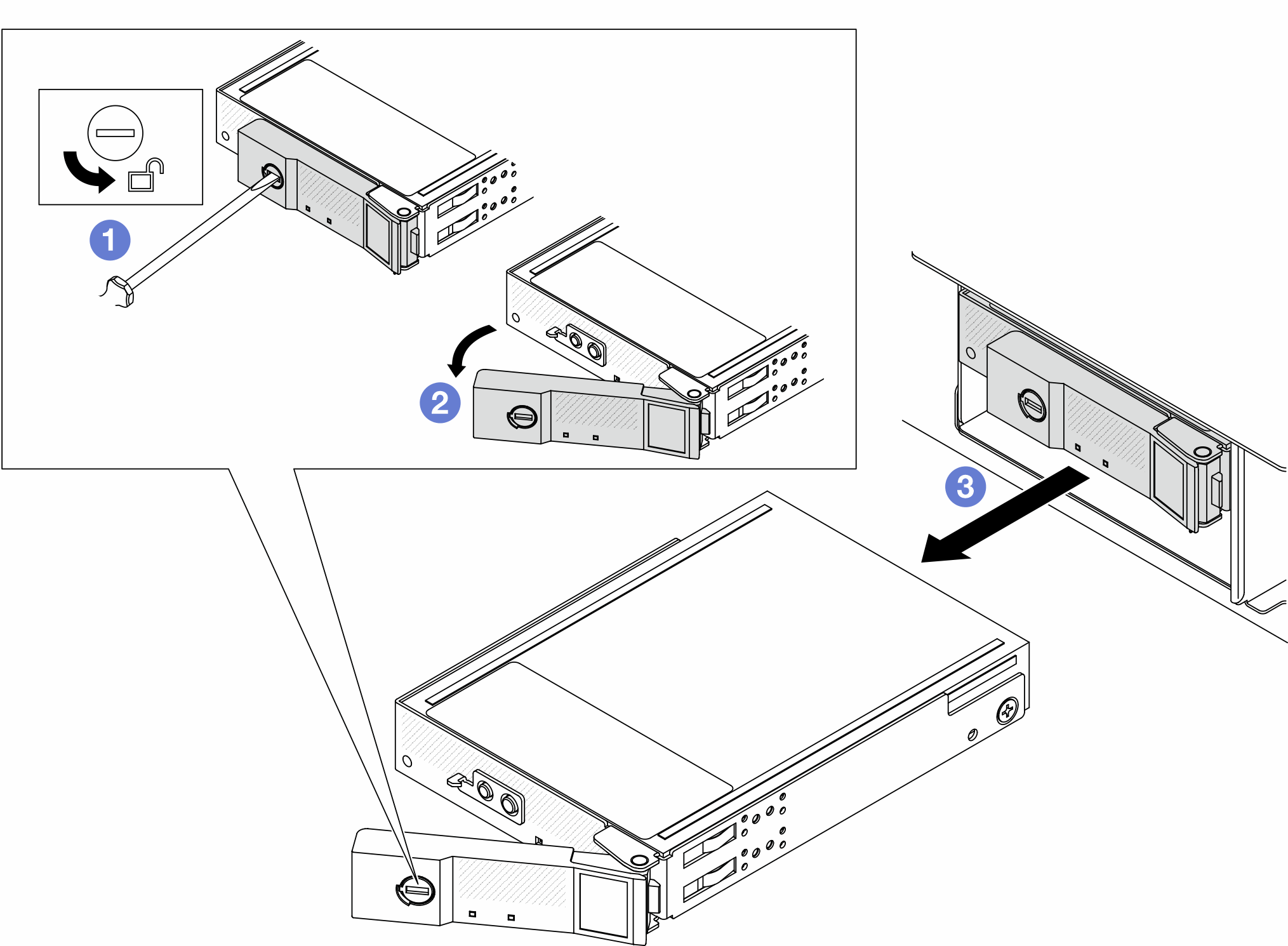

    图 2. 卸下 CMM
    Removing the CMM
    1. 使用 3 毫米平头螺丝刀将释放滑锁旋转至打开位置以解锁手柄。
    2. 将手柄旋转到打开位置。
    3. 握住手柄，将 CMM 从插槽中抽出。
    注
    尽快安装插槽填充件（请参阅下图）或替换单元（请参阅安装 E3.S 非热插拔 CMM）。
    图 3. 安装 CMM 插槽填充件

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
