安装 E3.S 非热插拔 CMM

按照本节中的说明安装 E3.S 非热插拔 CXL 内存条(CMM)。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 如果安装了 E3.S 挡板,请将其卸下。
    图 1. 卸下 E3.S 挡板
    Removing the E3.S bezel
    1. 按 E3.S 挡板上的按钮以松开外盖。
    2. 从服务器中卸下 E3.S 挡板。

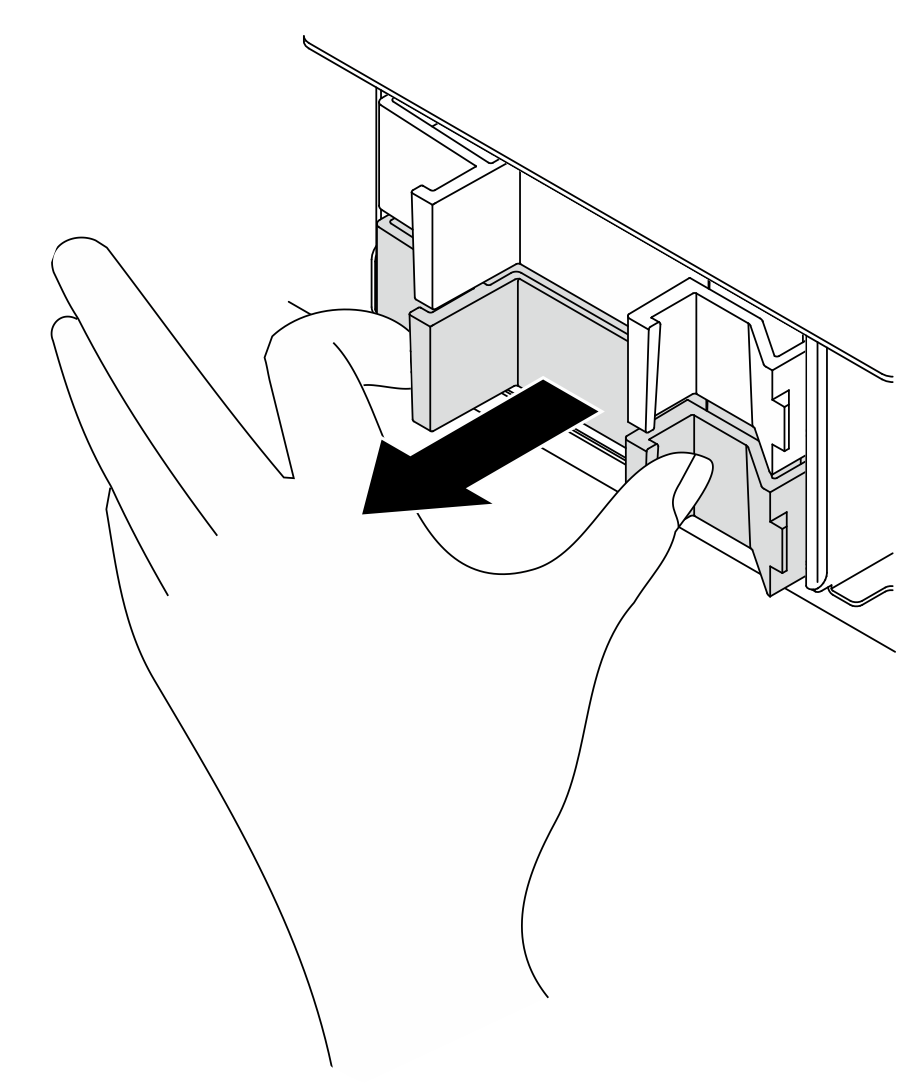

  2. 如果插槽中安装了插槽填充件,请拉动填充件上的释放杆将其滑出服务器。
    图 2. 卸下插槽填充件
    Installing an E3.S CMM
  3. 安装 E3.S CMM。

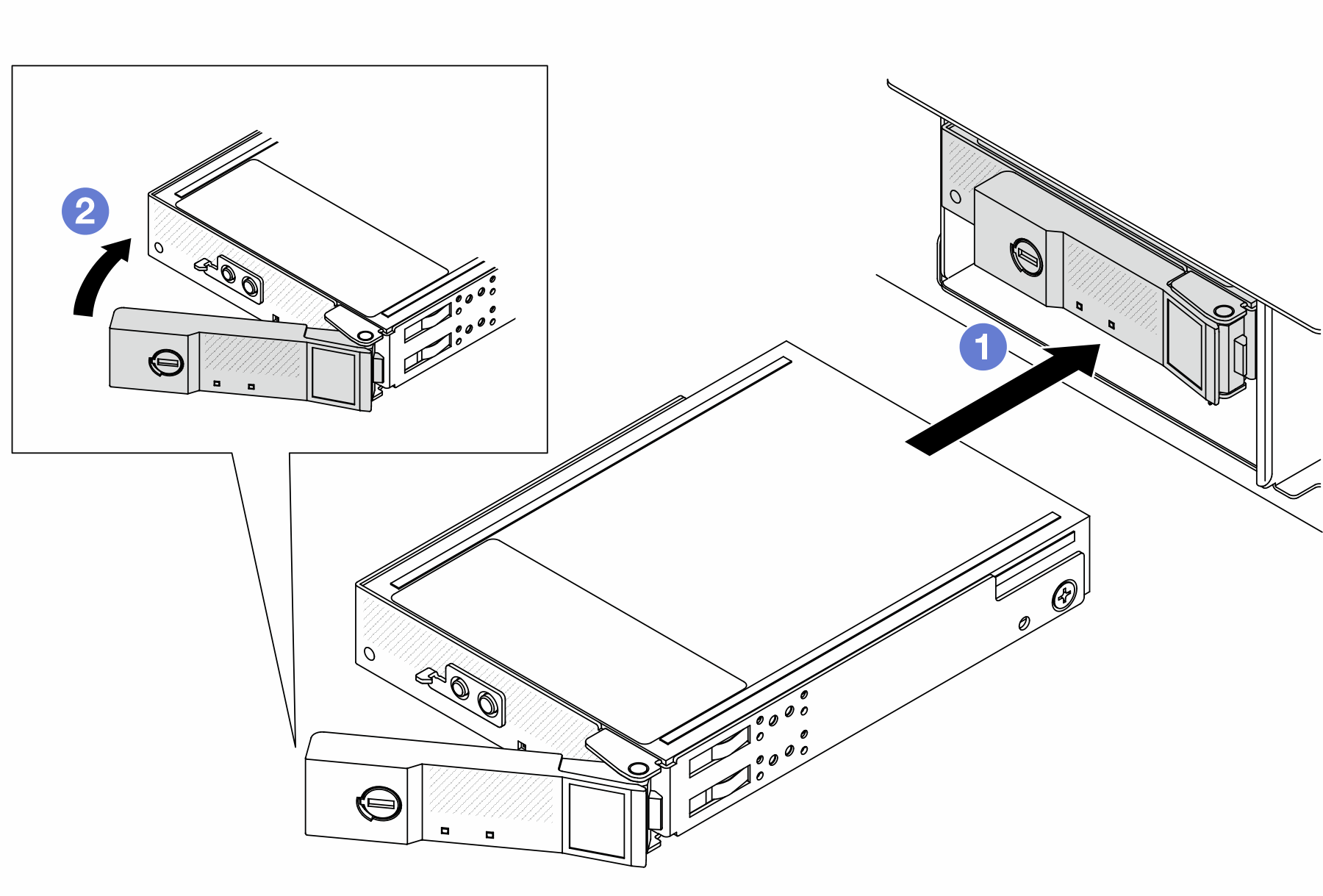

    图 3. 安装 E3.S CMM
    Installing an E3.S CMM
    1. 确保手柄处于打开位置。然后,将 CMM 与插槽中的导轨对齐,并将 CMM 轻轻推入插槽,直至 CMM 无法再深入为止。
    2. 将手柄旋转至完全闭合位置,直至手柄滑锁发出“咔嗒”一声。
  4. 如果还需要安装其他 CMM,可以现在安装;如果有任何插槽空置,请在其中插入插槽填充件。

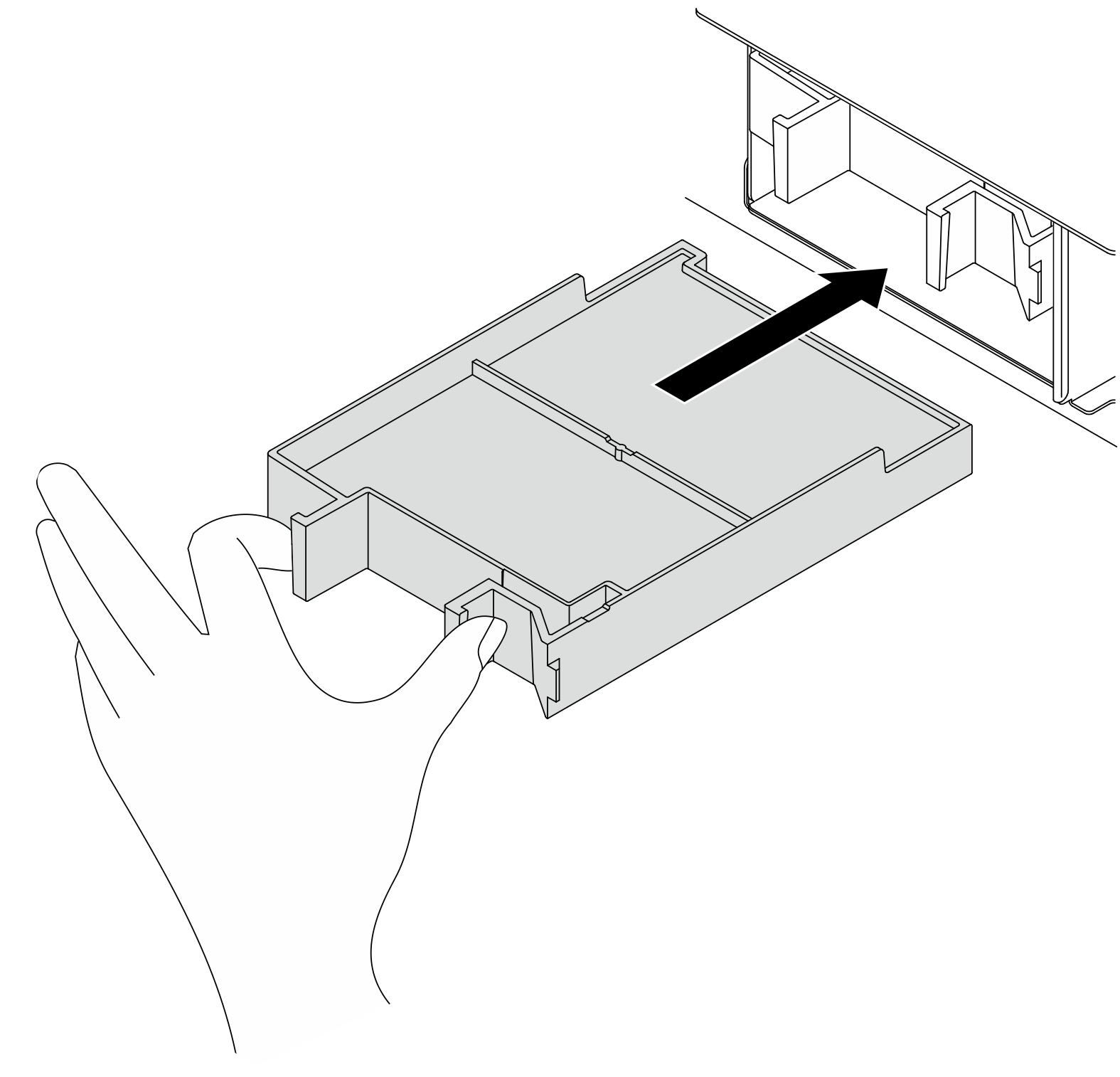

    图 4. 安装 CMM 插槽填充件


  5. 检查 CMM LED 以确认硬盘正常运行。请参阅E3.S CMM LED
    • 如果琥珀色故障 LED 持续点亮,表明 CMM 发生故障,必须进行更换。

    • 如果白色运行状况 LED 闪烁,表明 CMM 正常工作。

  6. 根据具体配置,如有必要,请卸下 E3.S 挡板的内板。
    • 如果要遮盖的空间装有 E3.S 2T 硬盘仓,应卸下 E3.S 挡板的内板。
    • 为了确保正常散热和空气流通,如果要遮盖的空间未安装 E3.S 2T 硬盘仓,则需要安装 E3.S 挡板的内板。
    1. 按卡扣以松开内板。
    2. 旋转内板以使其脱离挡板,从而卸下内板。
    图 5. 卸下内板
    Removing the inner plate
  7. 将 E3.S 挡板装回服务器。
    图 6. 安装 E3.S 挡板
    Installing the E3.S bezel
    1. 将挡板插入插槽。
    2. 将挡板朝向服务器旋转,直至其“咔嗒”一声固定到位。
    重要

    E3.S 挡板旨在保证服务器的 EMI 完整性。配备 E3.S 机箱的服务器型号应始终在每个 E3.S 插槽装有 E3.S 挡板的情况下运行。

完成之后

完成部件更换。请参阅完成部件更换
