Instalar un CMM sin intercambio en caliente E3.S

Siga las instrucciones que aparecen en esta sección para instalar un módulo de memoria CXL (CMM) sin intercambio en caliente E3.S.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Si el marco biselado de E3.S está instalado, quítelo.
    Figura 1. Extracción del marco biselado de E3.S
    Removing the E3.S bezel
    1. Presione el botón en el marco biselado E3.S para desenganchar la cubierta.
    2. Quite el marco biselado de E3.S del servidor.
  2. Si la bahía tiene instalado un relleno, tire de la palanca de liberación en el relleno y deslícelo fuera del servidor.

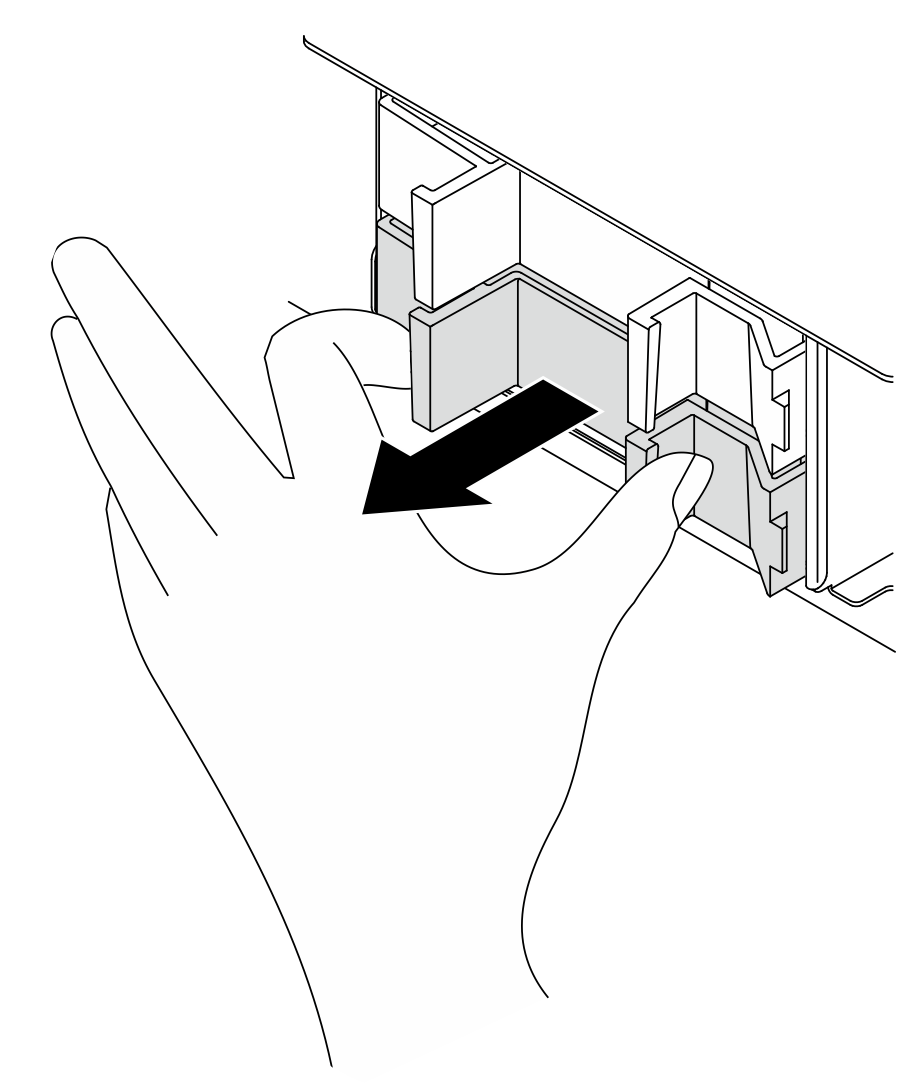

    Figura 2. Extracción de un relleno de bahía
    Installing an E3.S CMM
  3. Instale el CMM de E3.S.

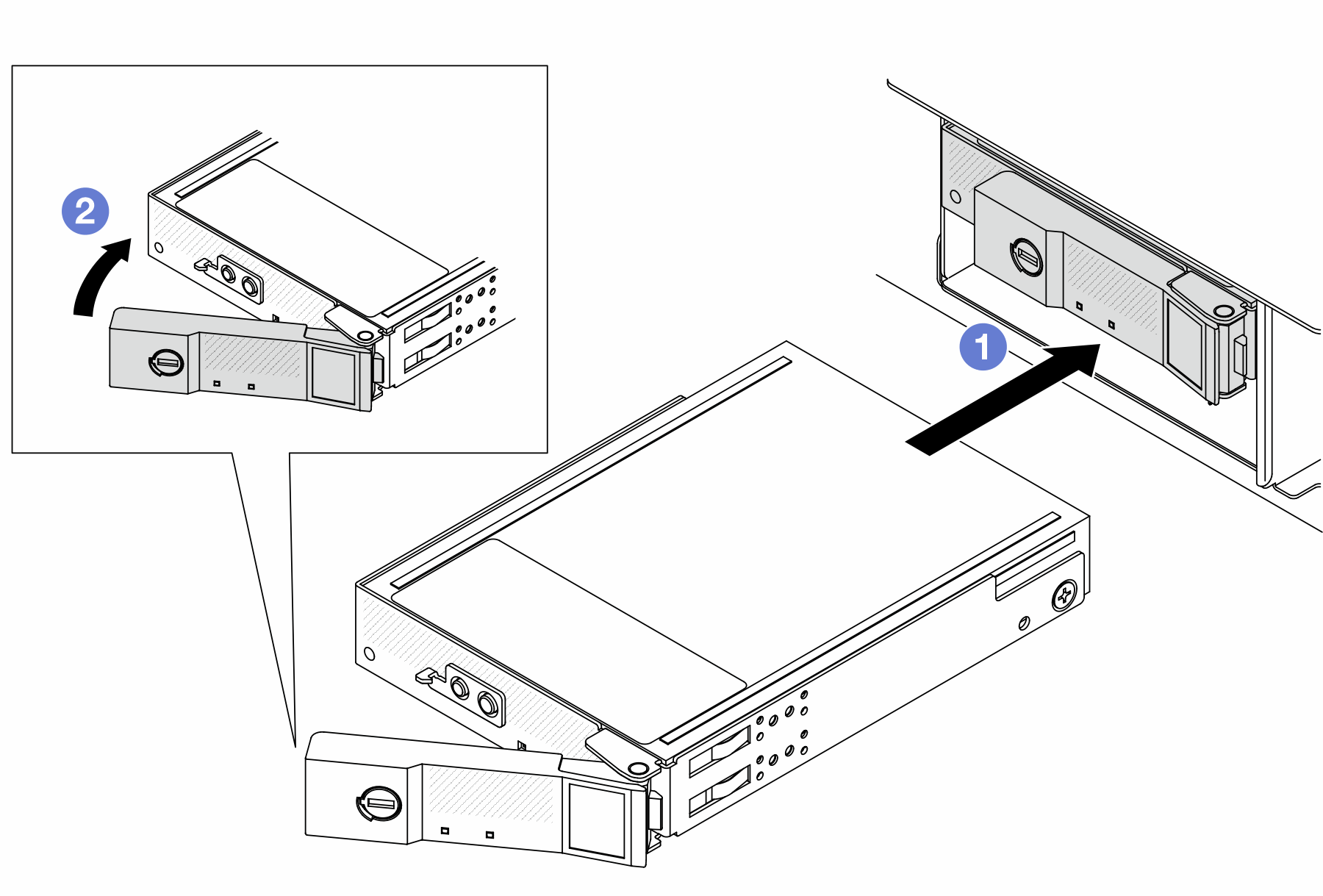

    Figura 3. Instalación de un CMM E3.S
    Installing an E3.S CMM
    1. Asegúrese de que el asa esté en la posición de abierta. Luego, alinee el CMM con los rieles guía en la bahía y empuje suavemente el CMM hacia la bahía hasta que se detenga.
    2. Gire el asa a la posición completamente cerrada hasta que el pestillo del asa encaje.
  4. Si existen CMM adicionales para instalar, hágalo ahora; si alguna de las bahías se deja vacía, llénela con un relleno de bahía.
    Figura 4. Instalación de un relleno de bahía de CMM


  5. Revise los LED del CMM para verificar que la unidad funcione correctamente. Consulte LED CMM E3.S.

    • Si el LED ámbar de error está iluminado continuamente, el CMM no funciona correctamente y debe sustituirse.

    • Si el LED de estado blanco está parpadeando, el CMM está funcionando.

  6. Dependiendo de la configuración, quite la placa interior del marco biselado de E3.S si es necesario.
    Nota
    • Cuando el espacio a cubrir tiene el compartimiento de E3.S 2T instalado, se debe quitar la placa interior del marco biselado de E3.S.
    • Para un enfriado y flujo de aire adecuados, cuando el espacio a cubrir no tenga instalado un compartimiento de E3.S 2T, es necesaria la placa interior del marco biselado de E3.S.
    1. Presione las pestañas para desenganchar la placa interior.
    2. Gire la placa interior hacia fuera del marco biselado para quitarlo.
    Figura 5. Extracción de la placa interior
    Removing the inner plate
  7. Vuelva a instalar el marco biselado de E3.S en el servidor.
    Figura 6. Instalación del marco biselado de E3.S
    Installing the E3.S bezel
    1. Inserte el marco biselado en la ranura.
    2. Gire el marco biselado hacia el servidor hasta que encaje en su lugar.
    Importante

    El marco biselado de E3.S está diseñado para la integridad EMI adecuada del servidor. Los modelos de servidor con chasis E3.S siempre deben funcionar con el marco biselado de E3.S instalado para cada ranura de E3.S.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
