Установка CMM E3.S без возможности оперативной замены

В этом разделе приведены инструкции по установке модуля памяти CXL (CMM) E3.S без возможности оперативной замены.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Если установлена панель E3.S, снимите панель E3.S.
    Рис. 1. Снятие панели E3.S
    Removing the E3.S bezel
    1. Нажмите кнопку на панели E3.S, чтобы отсоединить кожух.
    2. Снимите панель E3.S с сервера.
  2. Если в отсеке установлена заглушка, потяните рычаг разблокировки на ней и извлеките ее из сервера.

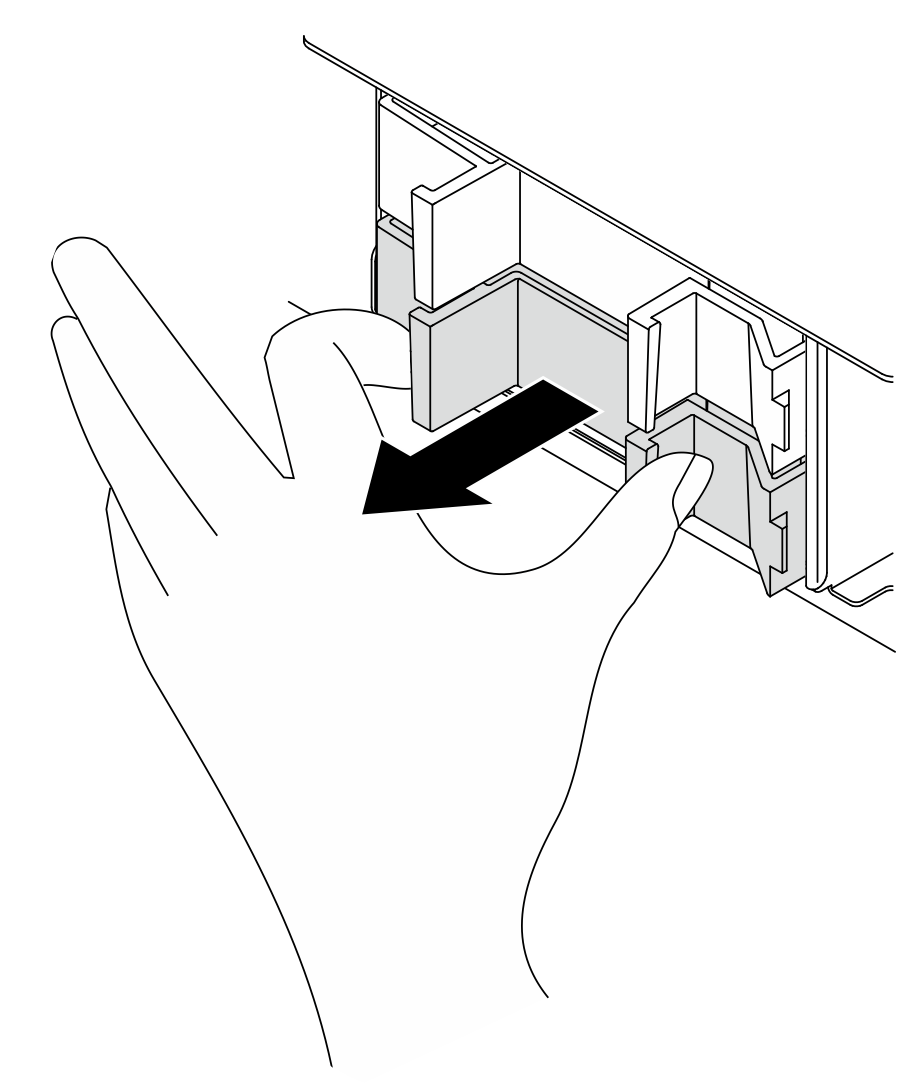

    Рис. 2. Снятие заглушки отсека
    Installing an E3.S CMM
  3. Установите CMM E3.S.

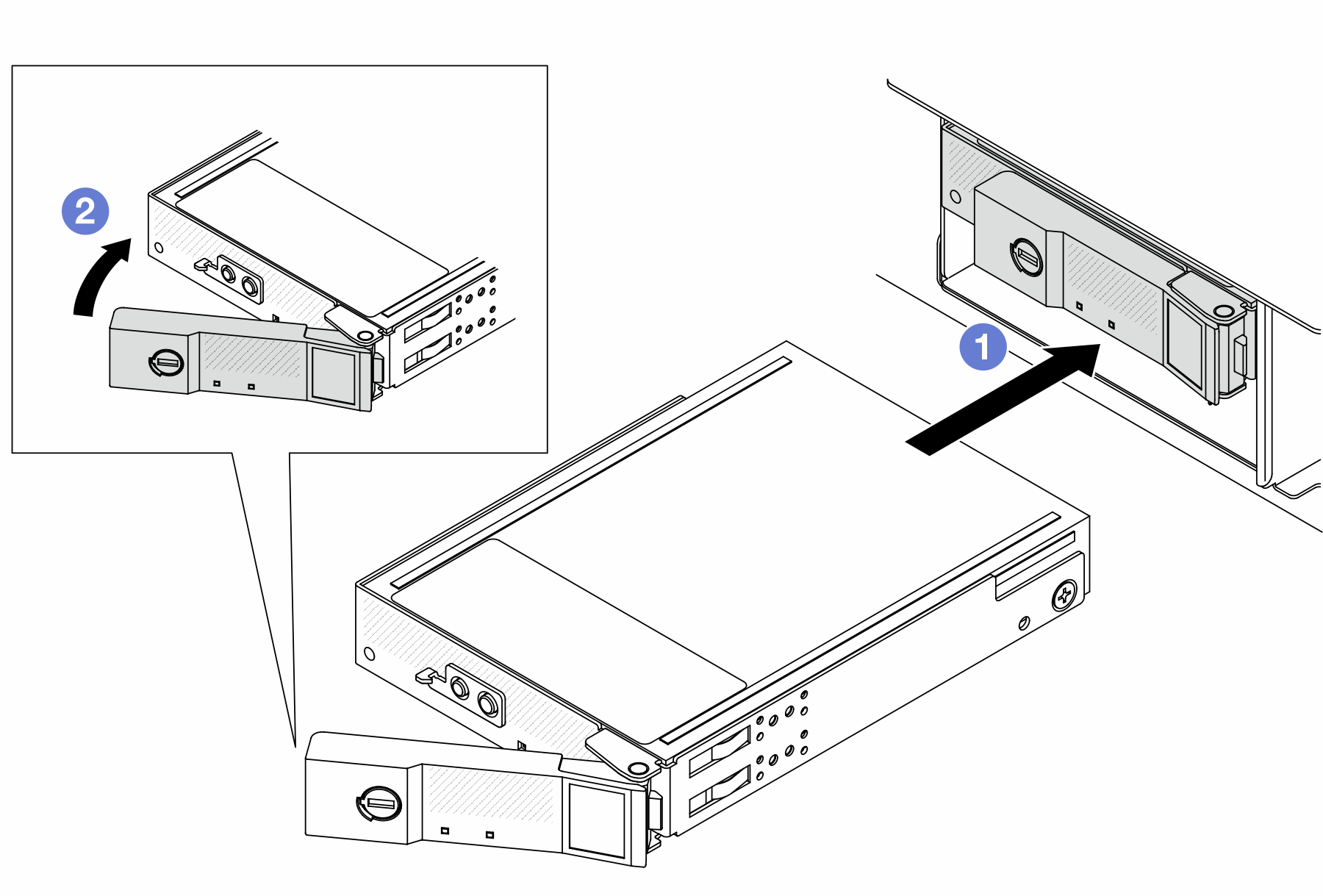

    Рис. 3. Установка CMM E3.S
    Installing an E3.S CMM
    1. Убедитесь, что ручка находится в открытом положении. Затем совместите CMM с направляющими в отсеке и аккуратно вставьте CMM в отсек до упора.
    2. Установите ручку в полностью закрытое положение, повернув ее до щелчка.
  4. Если требуется установить дополнительные CMM, установите их сейчас. Если какие-либо отсеки остались пустыми, установите в них заглушки отсеков.
    Рис. 4. Установка заглушки отсека CMM


  5. Посмотрите на индикаторы CMM, чтобы убедиться в правильности его работы. См. раздел Светодиодные индикаторы CMM E3.S.

    • Если оранжевый светодиодный индикатор горит непрерывно, это указывает на неисправность, CMM необходимо заменить.

    • Если белый индикатор работоспособности мигает, CMM работает.

  6. В зависимости от конфигурации, если необходимо, снимите внутреннюю пластину панели E3.S.
    Прим.
    • Когда пространство, которое нужно покрыть, имеет установленный отсек E3.S 2T, внутреннюю пластину панели E3.S следует снять.
    • Для обеспечения надлежащего охлаждения и воздушного потока, когда пространство, которое нужно покрыть, не имеет установленного отсека E3.S 2T, требуется внутренняя пластина панели E3.S.
    1. Нажмите на язычки, чтобы отсоединить внутреннюю пластину.
    2. Поверните внутреннюю пластину в сторону от панели, чтобы снять ее.
    Рис. 5. Снятие внутренней пластины
    Removing the inner plate
  7. Переустановите панель E3.S обратно на сервер.
    Рис. 6. Установка панели E3.S
    Installing the E3.S bezel
    1. Вставьте панель в гнездо.
    2. Поверните панель в сторону сервера до щелчка.
    Важное замечание

    Панель E3.S предназначена для обеспечения надлежащей защиты сервера от электромагнитных помех. Модели серверов с рамой E3.S всегда должны работать с установленной панелью E3.S для каждого гнезда E3.S.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
