Installazione di un CMM non hot-swap E3.S

Seguire le istruzioni riportate in questa sezione per installare un modulo di memoria CXL (CMM) non hot-swap E3.S.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Se è installata la mascherina E3.S, rimuoverla.

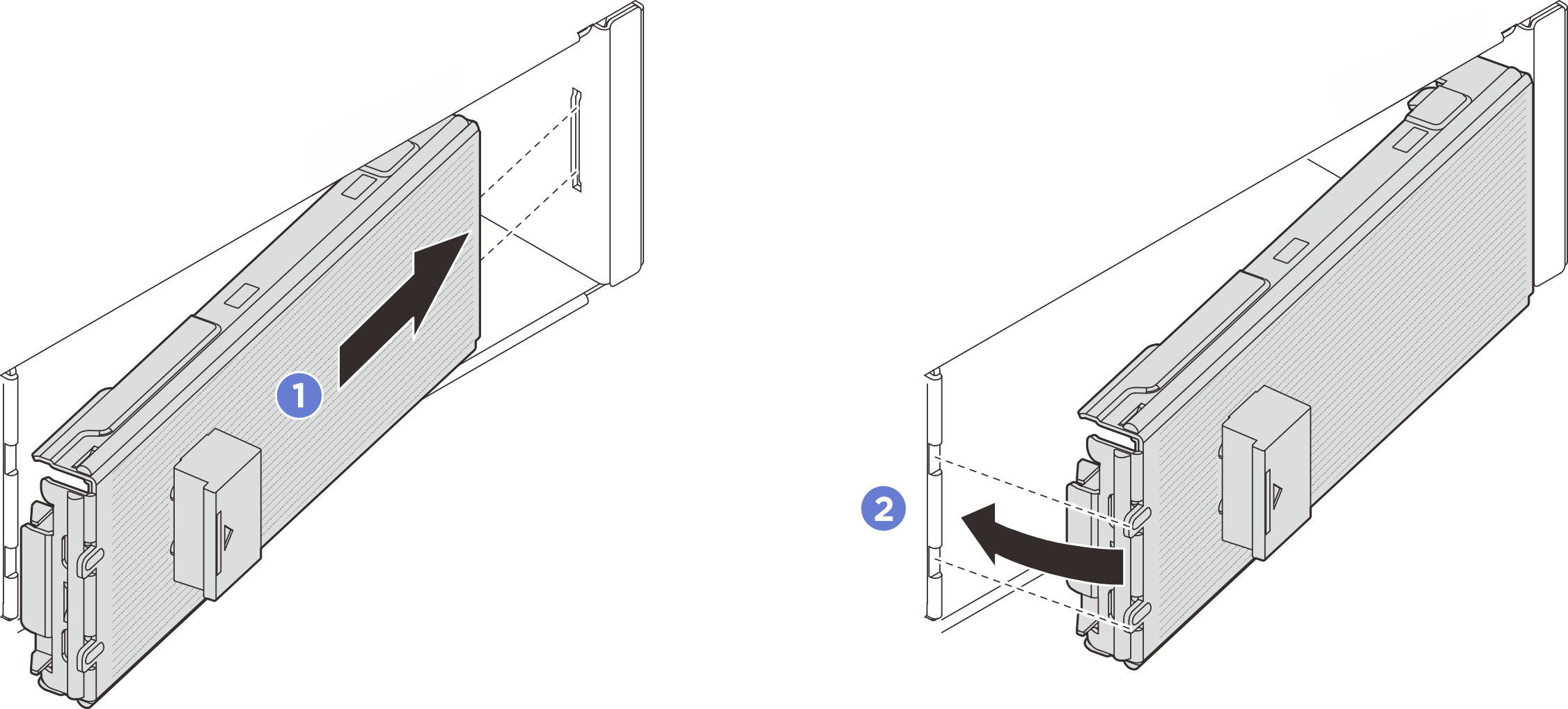

    Figura 1. Rimozione della mascherina E3.S
    Removing the E3.S bezel
    1. Premere il pulsante sulla mascherina E3.S per sganciare il coperchio.
    2. Rimuovere la mascherina E3.S del server.
  2. Se nel vano è installato un elemento di riempimento, tirare la leva di rilascio sull'elemento di riempimento ed estrarlo dal server.

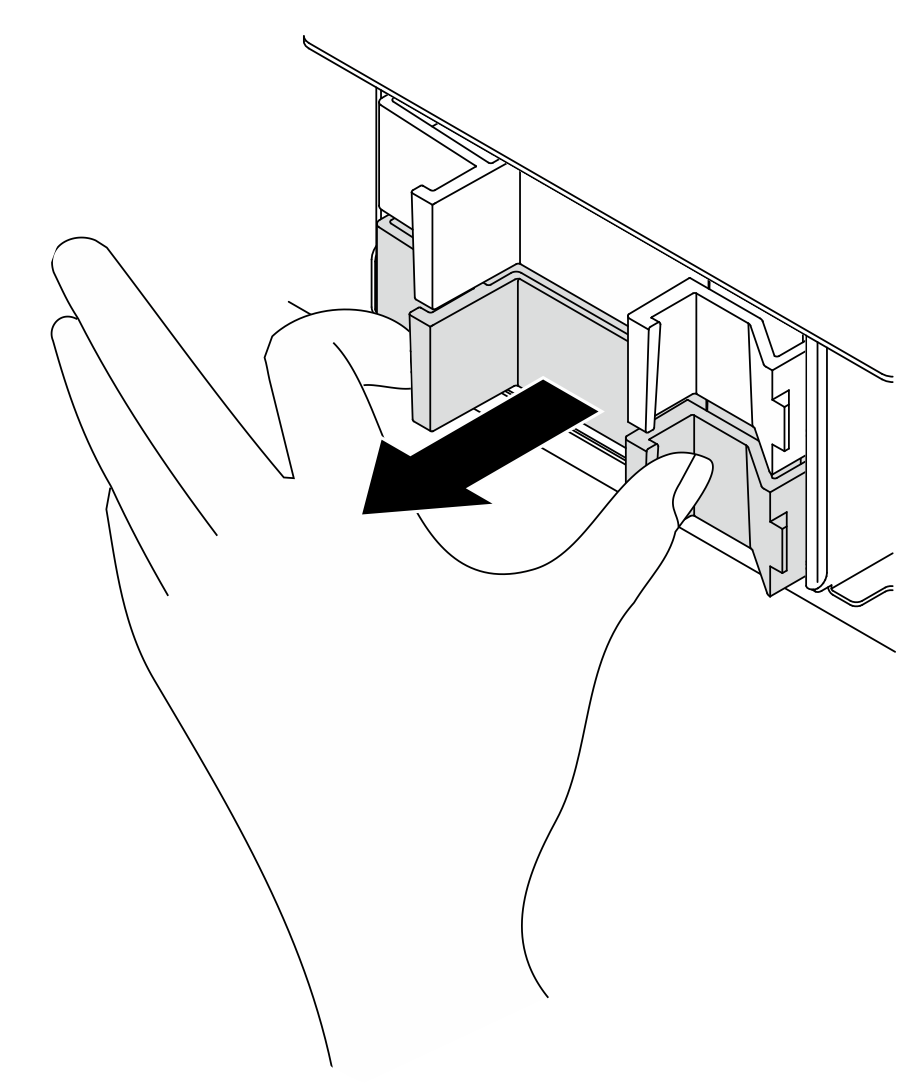

    Figura 2. Rimozione di un elemento di riempimento del vano
    Installing an E3.S CMM
  3. Installare il CMM E3.S.

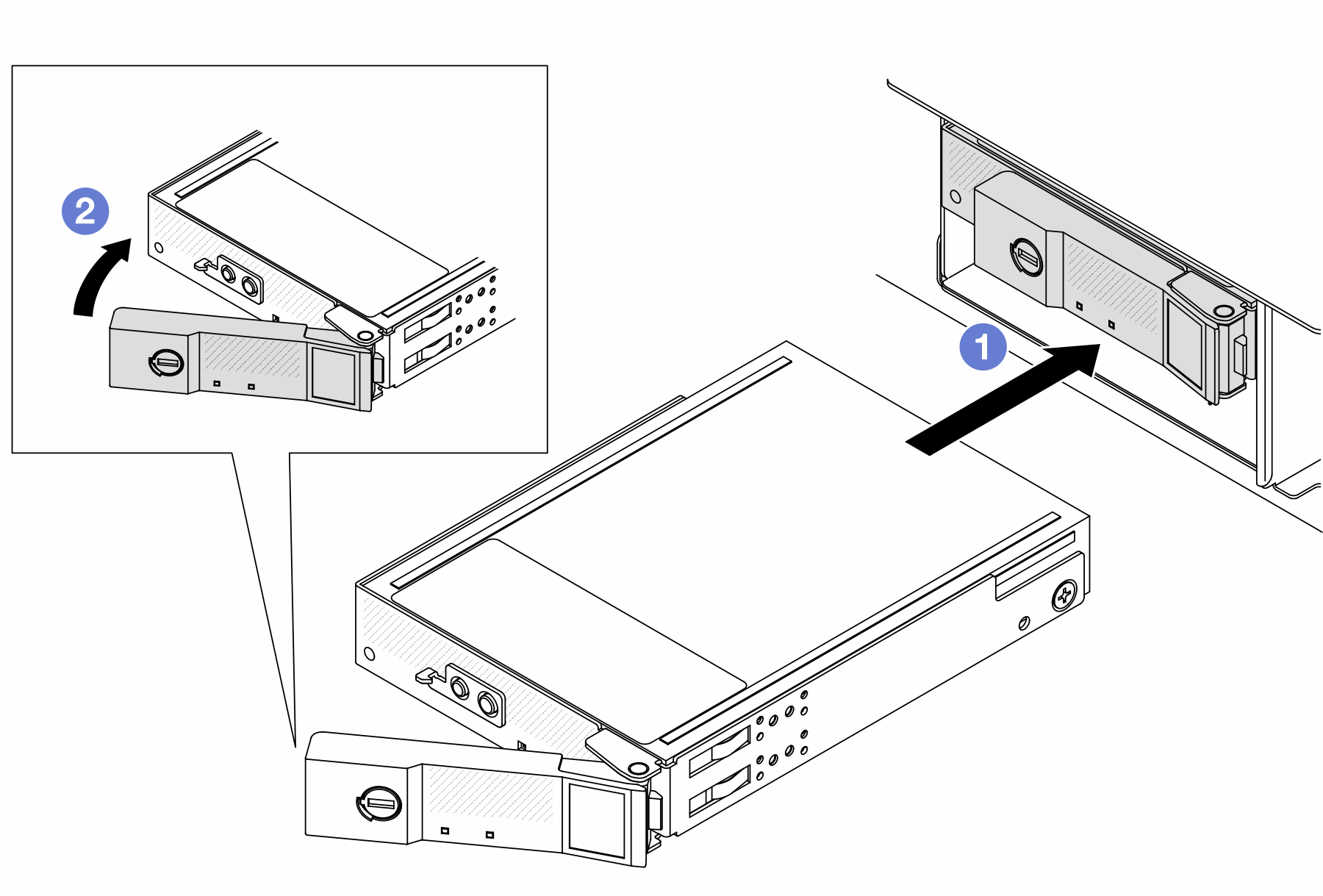

    Figura 3. Installazione di un CMM E3.S
    Installing an E3.S CMM
    1. Assicurarsi che la maniglia sia in posizione di apertura. Quindi allineare il CMM alle guide di scorrimento nel vano e spingerlo delicatamente nel vano finché non si arresta.
    2. Ruotare la maniglia nella posizione di chiusura completa, finché il fermo della maniglia non scatta in posizione.
  4. Se sono presenti CMM aggiuntivi da installare, eseguire ora l'operazione. Se uno dei vani viene lasciato vuoto, riempirlo con un elemento di riempimento del vano.

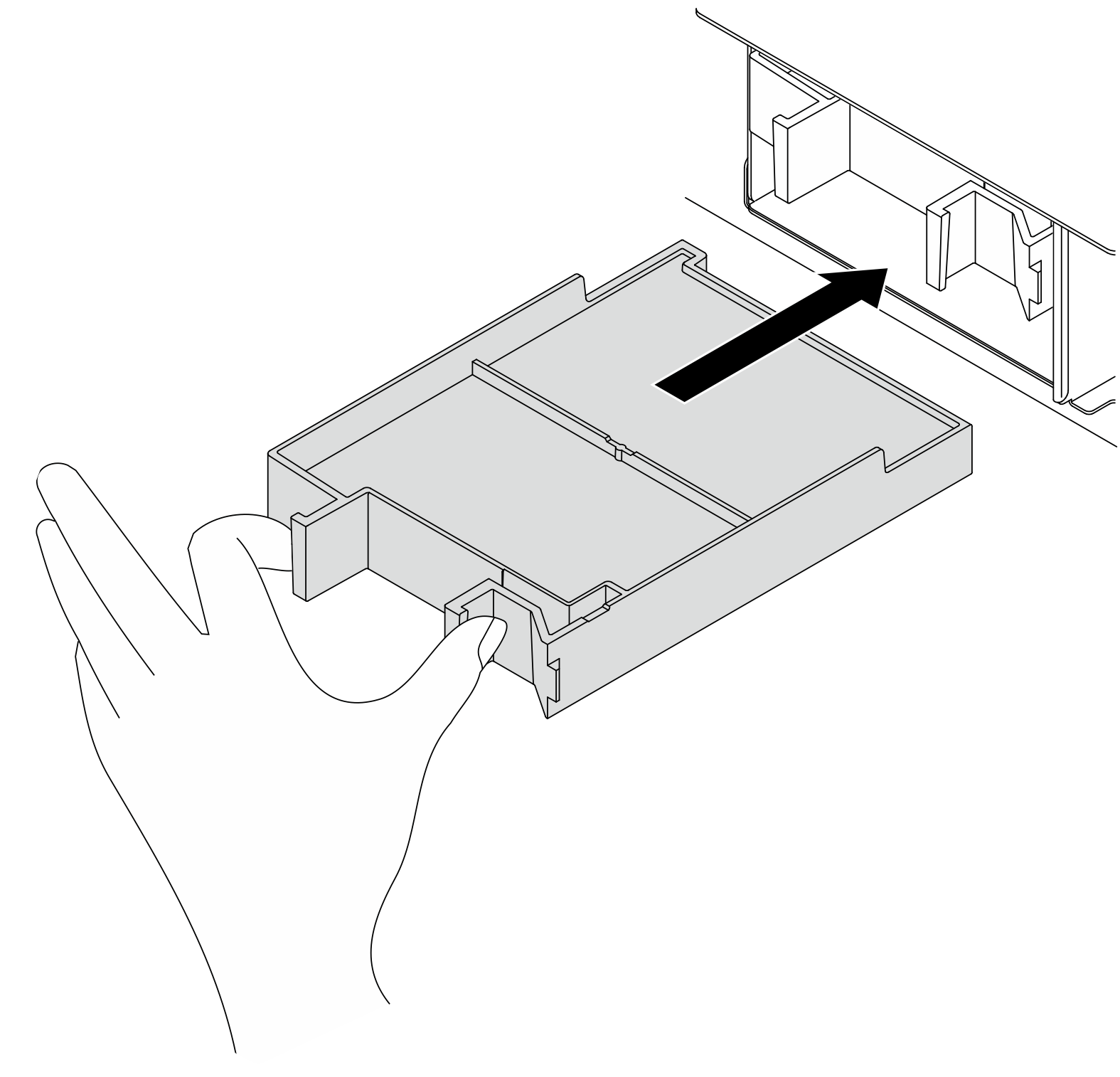

    Figura 4. Installazione di un elemento di riempimento del vano CMM


  5. Verificare i LED CMM per controllare che l'unità funzioni correttamente. Vedere LED CMM E3.S.
    • Se il LED di guasto color ambra è acceso con luce continua, il CMM non funziona correttamente e deve essere sostituito.

    • Se il LED di integrità bianco lampeggia, il CMM funziona.

  6. A seconda della configurazione, se necessario, rimuovere la piastra interna della mascherina E3.S.
    Nota
    • Quando lo spazio da coprire è dotato di telaio 2T E3.S installato, la piastra interna della mascherina E3.S deve essere rimossa.
    • Per un corretto raffreddamento e flusso d'aria, quando lo spazio da coprire è privo di telaio 2T E3.S installato, è richiesta la piastra interna della mascherina E3.S.
    1. Premere le linguette per sganciare la piastra interna.
    2. Ruotare la piastra interna allontanandola dalla mascherina per rimuoverla.

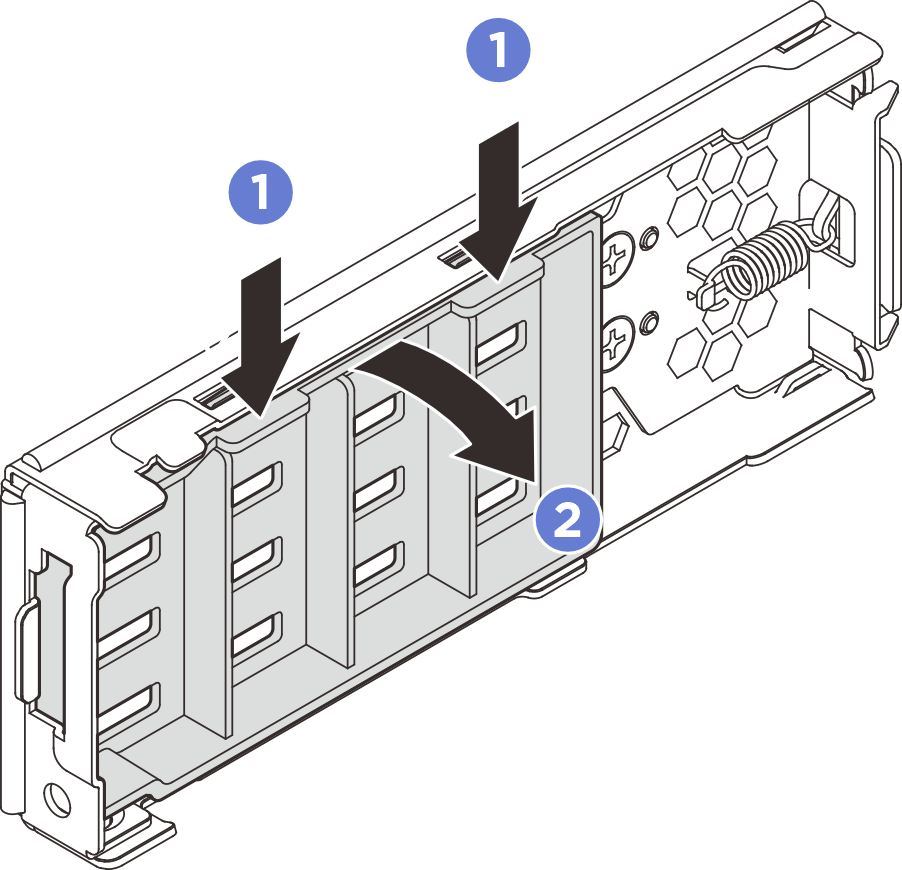

    Figura 5. Rimozione della piastra interna
    Removing the inner plate
  7. Reinstallare la mascherina E3.S sul server.
    Figura 6. Installazione della mascherina E3.S
    Installing the E3.S bezel
    1. Inserire la mascherina nello slot.
    2. Ruotare la mascherina verso il server finché non scatta in posizione.
    Importante

    La mascherina E3.S è progettata per garantire la corretta integrità EMI del server. I modelli di server con chassis E3.S devono sempre funzionare con la mascherina E3.S installata per ogni slot E3.S.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
