Installation d’un CMM non remplaçable à chaud E3.S

Suivez les instructions de cette section pour installer un module de mémoire CXL (CMM) non remplaçable à chaud E3.S.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Si le panneau E3.S est installé, retirez le panneau E3.S.
    Figure 1. Retrait du panneau E3.S
    Removing the E3.S bezel
    1. Appuyez sur le bouton du panneau E3.S pour libérer le cache.
    2. Retrait du panneau E3.S du serveur.

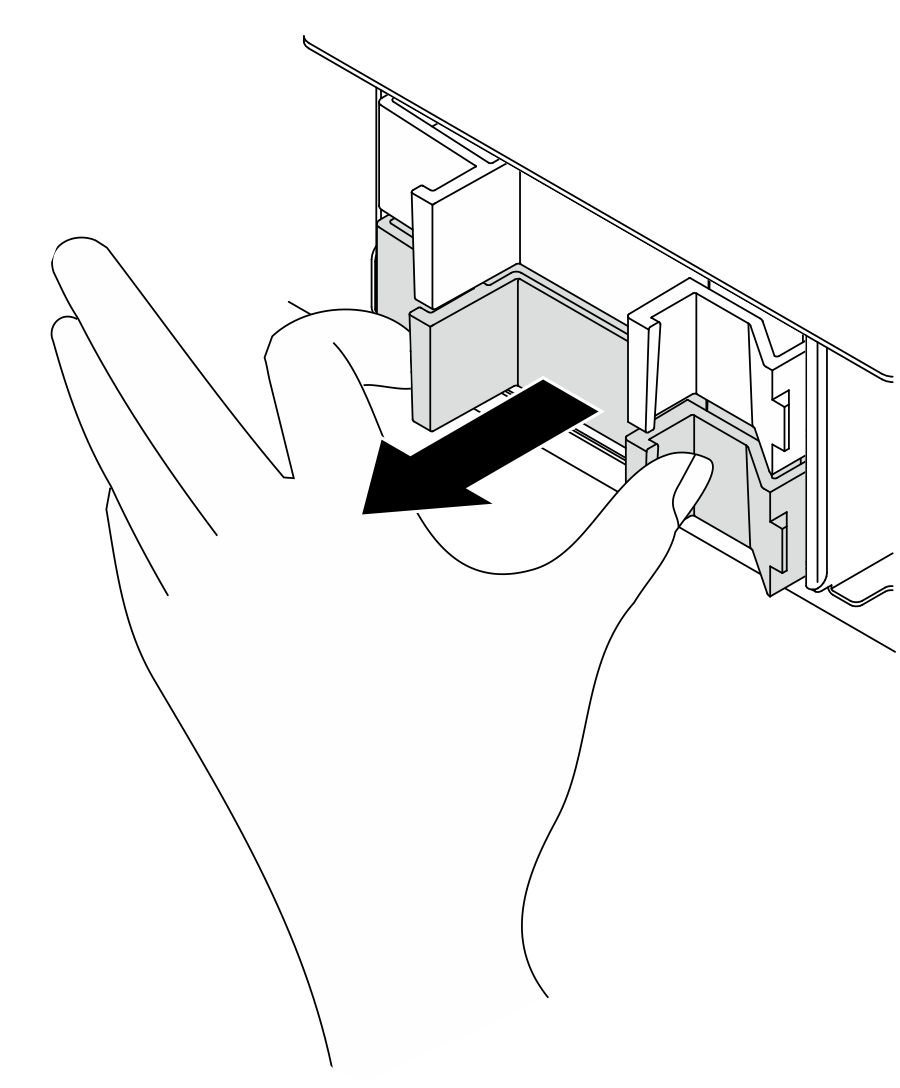

  2. Si un obturateur de baie est installé dans la baie, tirez le levier de dégagement sur l’obturateur et faites-le glisser hors du serveur.
    Figure 2. Retrait d’un obturateur de baie
    Installing an E3.S CMM
  3. Installez le CMM E3.S.
    Figure 3. Installation d’un CMM E3.S
    Installing an E3.S CMM
    1. Vérifiez que la poignée est en position ouverte. Puis, alignez le CMM sur les glissières de la baie, puis poussez délicatement le CMM dans la baie, jusqu’à la butée.
    2. Faites pivoter la poignée en position complètement fermée, jusqu'à ce que le taquet de la poignée s'enclenche.

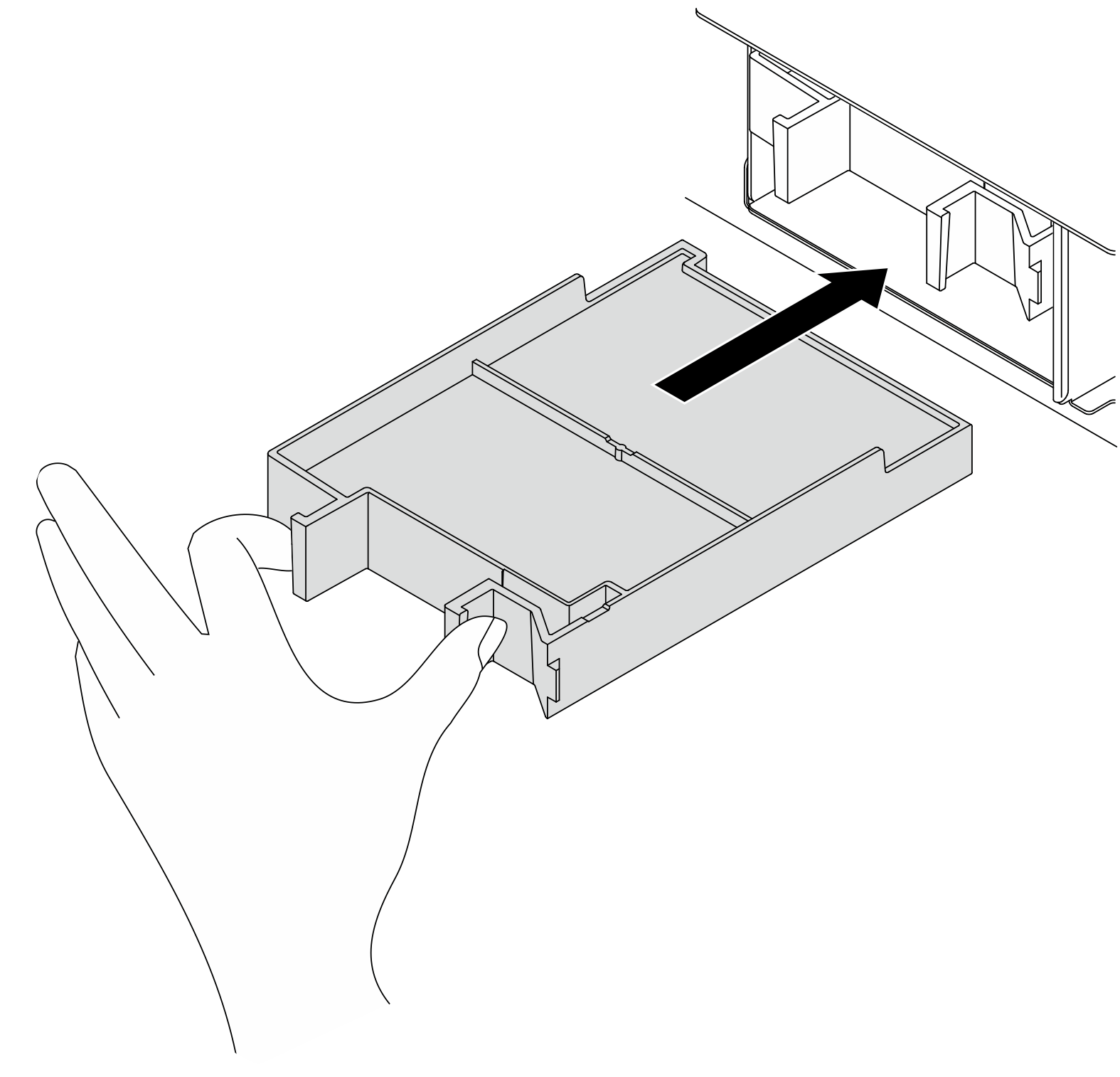

  4. S’il faut installer des CMM supplémentaires, faites-le maintenant ; si l’une des baies reste vide, placez-y un obturateur de baie.
    Figure 4. Installation d’un obturateur de baie CMM


  5. Observez les voyants du CMM pour vérifier que celui-ci fonctionne correctement. Voir Voyants du CMM E3.S.
    • Si le voyant orange est allumé en continu, le CMM fonctionne mal et doit être remplacé.

    • Si le voyant d’état blanc clignote, le CMM fonctionne.

  6. En fonction de la configuration, retirez le panneau interne de l’E3.S, si nécessaire.
    Remarque
    • Lorsque l’espace à couvrir est équipé d’un boîtier E3.S 2T, la plaque intérieure du panneau E3.S doit être retirée.
    • Pour assurer un refroidissement et une circulation d’air adéquats, lorsque l’espace à couvrir n’est pas équipé d’un boîtier E3.S 2T, la plaque intérieure du panneau E3.S est requise.
    1. Appuyez sur les pattes pour libérer la plaque intérieure.
    2. Faites pivoter la plaque intérieure vers l’extérieur afin de l’extraire du panneau.
    Figure 5. Retrait de la plaque intérieure
    Removing the inner plate
  7. Réinstallez le panneau E3.S sur le serveur.
    Figure 6. Installation du panneau E3.S
    Installing the E3.S bezel
    1. Insérez le panneau dans l’emplacement.
    2. Faites pivoter le panneau vers le serveur jusqu’à ce qu’il s’enclenche.
    Important

    Le panneau E3.S est conçu pour assurer l’intégrité EMI du serveur. Les modèles de serveur avec châssis E3.S doivent toujours fonctionner avec le panneau E3.S installé pour chaque emplacement E3.S.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
