E3.S-CMM ohne Hot-Swap-Unterstützung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein E3.S-CXL-Speichermodul (CMM) ohne Hot-Swap-Unterstützung zu installieren.

1. Wenn die E3.S-Blende installiert ist, entfernen Sie diese.
   Abbildung 1. Entfernen der E3.S-Blende


   1. Drücken Sie auf den Knopf an der E3.S-Blende, um die Abdeckung zu lösen.
   2. Entfernen Sie die E3.S-Blende vom Server.
2. Wenn eine Abdeckblende in der Position installiert ist, ziehen Sie den Lösehebel an der Abdeckblende und ziehen Sie sie aus dem Server heraus.

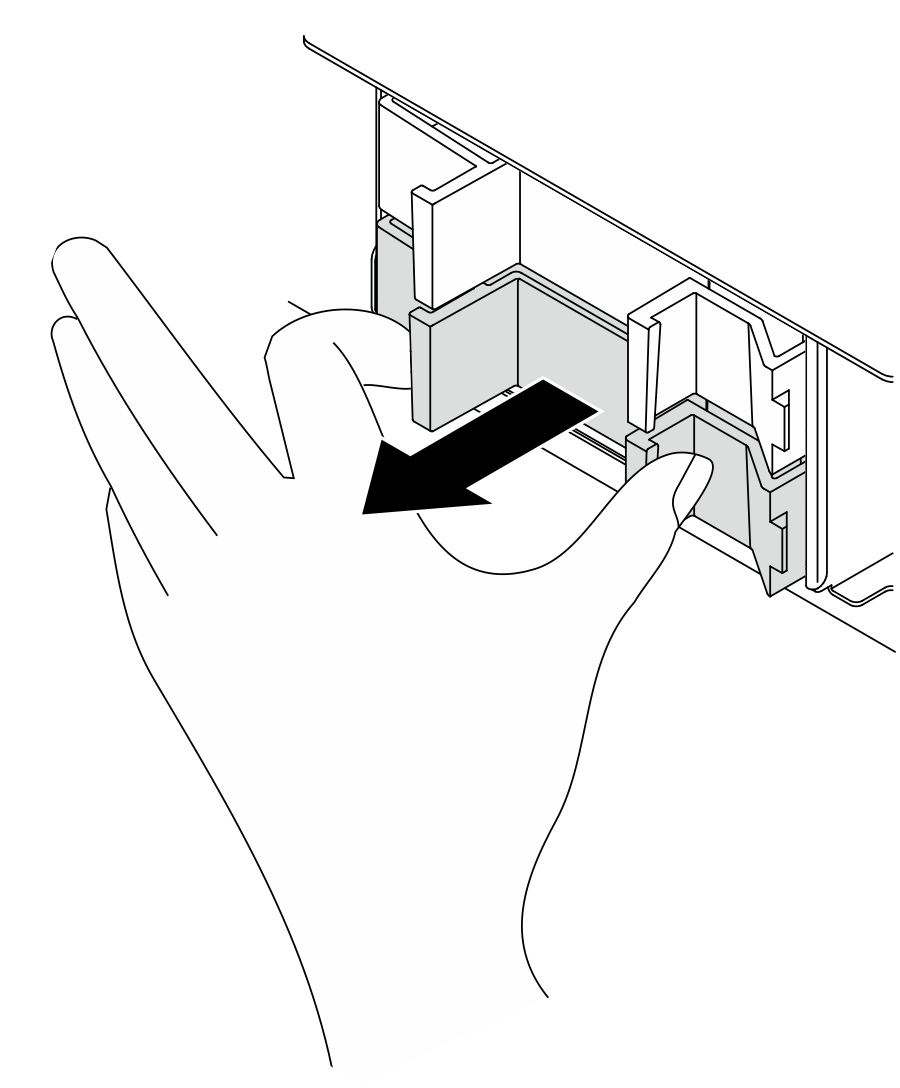

   Abbildung 2. Entfernen einer Abdeckblende für die Position


3. Installieren Sie das E3.S-CMM.

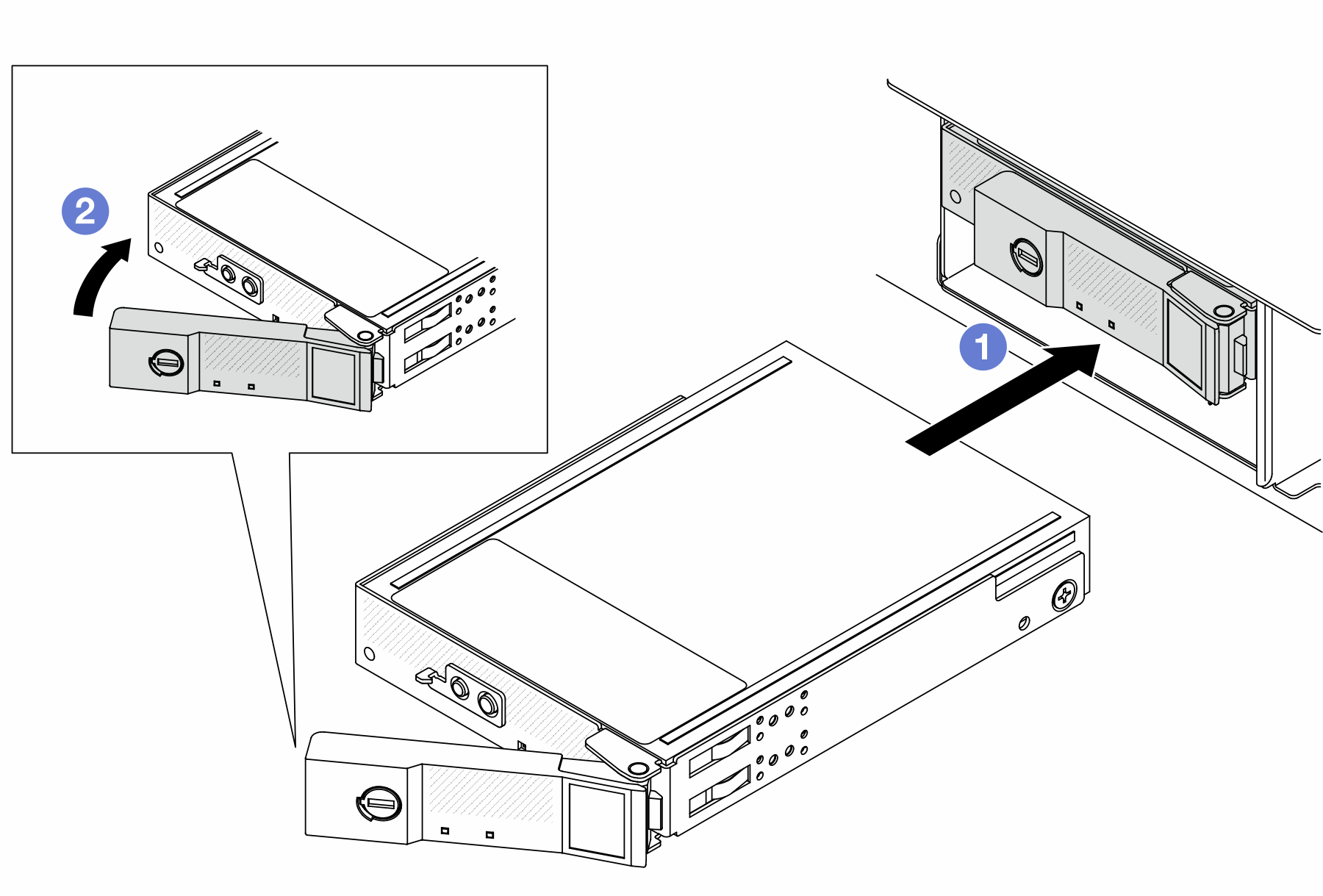

   Abbildung 3. Installieren des E3.S-CMM


   1. Stellen Sie sicher, dass sich der Griff in geöffneter Position befindet. Richten Sie dann das CMM an den Führungsschienen der Position aus und schieben Sie das CMM vorsichtig in die Position, bis sich das CMM nicht mehr weiter bewegt.
   2. Drehen Sie den Griff in die vollständig geschlossene Position, bis die Verriegelung des Griffs einrastet.
4. Wenn Sie weitere CMMs installieren möchten, tun Sie dies jetzt. Wenn eine der Positionen leer bleibt, installieren Sie eine Abdeckblende für Laufwerkpositionen.

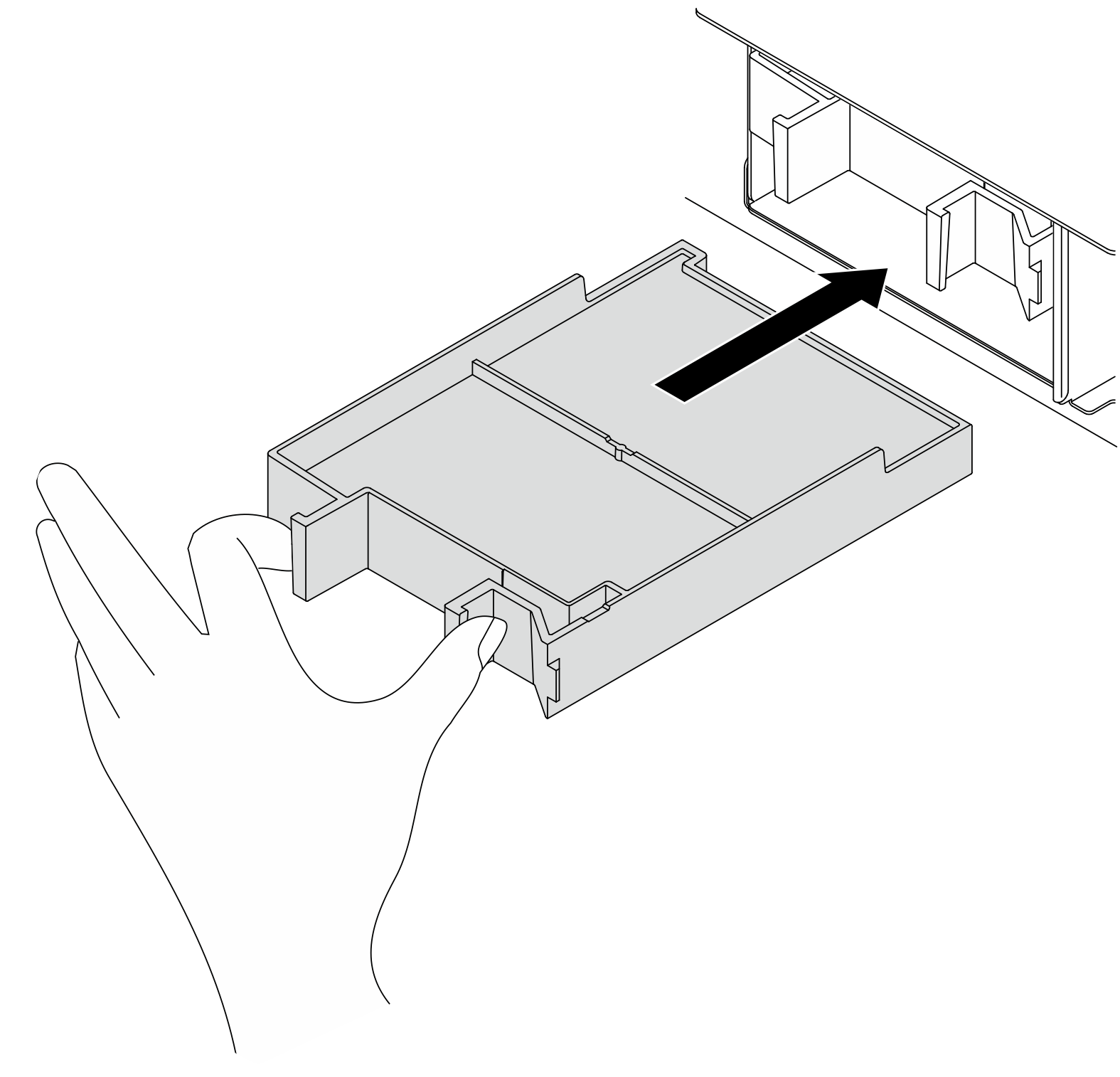

   Abbildung 4. Installieren einer CMM-Abdeckblende für Laufwerkposition








5. Überprüfen Sie die CMM-Anzeigen, um sicherzustellen, dass das Laufwerk ordnungsgemäß funktioniert. Siehe Anzeigen des E3.S-CMM.

   • Wenn die gelbe Fehleranzeige durchgehend leuchtet, ist das CMM gestört und muss ersetzt werden.

   • Wenn die weiße Zustandsanzeige blinkt, funktioniert das CMM.

6. Entfernen Sie je nach Konfiguration die innere Platte der E3.S-Blende.
   Anmerkung

   • Wenn beim abzudeckenden Raum eine E3.S-2T-Halterung installiert ist, sollte die innere Platte der E3.S-Blende entfernt werden.
   • Für eine ordnungsgemäße Kühlung und Luftzirkulation ist die innere Platte der E3.S-Blende erforderlich, wenn beim abzudeckenden Raum keine E3.S-2T-Halterung installiert ist.
   1. Drücken Sie auf die Laschen, um die innere Platte zu lösen.
   2. Drehen Sie die innere Platte von der Blende weg, um sie zu entfernen.
   Abbildung 5. Entfernen der inneren Platte


7. Installieren Sie die E3.S-Blende wieder am Server.
   Abbildung 6. Installieren der E3.S-Blende


   1. Setzen Sie die Blende in den Steckplatz ein.
   2. Drehen Sie die Blende zum Server, bis sie einrastet.
   Wichtig

   Die E3.S-Blende ist für eine ordnungsgemäße EMI-Integrität des Servers ausgelegt. Servermodelle mit E3.S-Gehäuse sollten immer mit E3.S-Blende für jeden E3.S-Steckplatz betrieben werden.
