E3.S 비 핫 스왑 CMM 설치

이 섹션의 지침에 따라 E3.S 비 핫 스왑 CXL 메모리 모듈(CMM)을 설치하십시오.

1. E3.S 베젤이 설치되어 있다면, E3.S 베젤을 제거하십시오.
   그림 1. E3.S 베젤 제거


   1. E3.S 베젤의 버튼을 눌러 덮개를 분리하십시오.
   2. 서버에서 E3.S 베젤을 제거합니다.
2. 베이에 베이 필러가 설치되어 있는 경우 필러에서 해제 레버를 당겨 서버 밖으로 밀어내십시오.

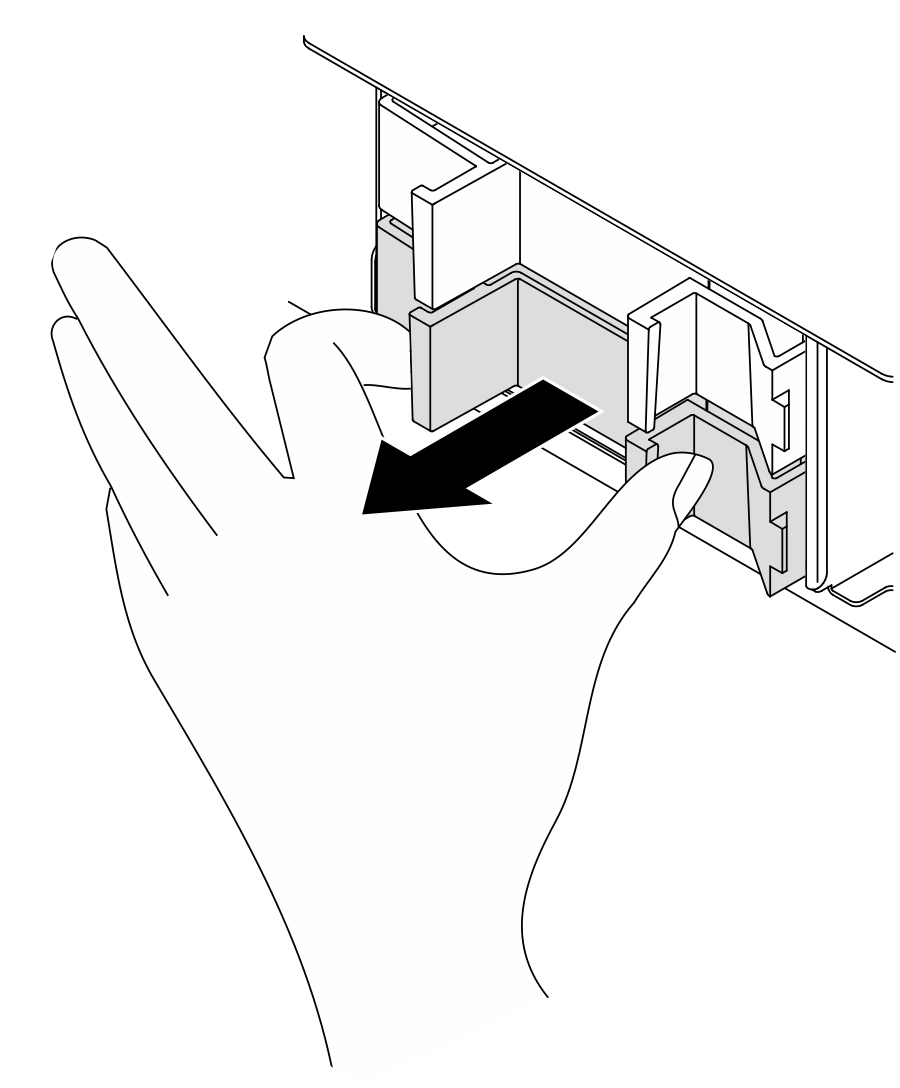

   그림 2. 베이 필러 제거


3. E3.S CMM을 설치하십시오.

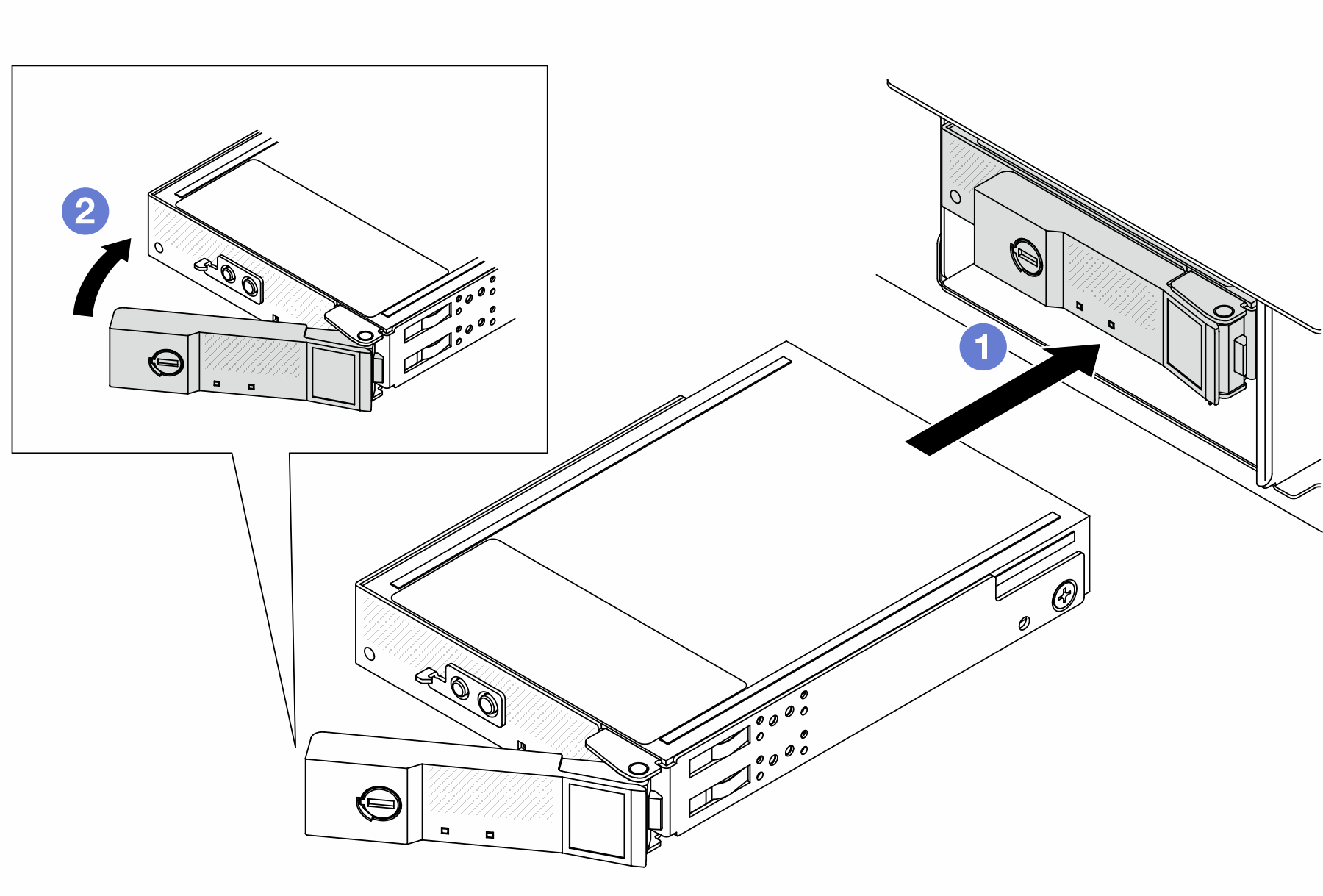

   그림 3. E3.S CMM 설치


   1. 드라이브 손잡이가 열림 위치에 있는지 확인하십시오. 그런 다음 CMM을 베이의 가이드 레일에 맞추고 CMM이 멈출 때까지 CMM을 베이에 부드럽게 밀어 넣으십시오.
   2. 손잡이 래치에서 딸칵 소리가 날 때까지 손잡이를 완전히 닫힌 위치로 돌리십시오.
4. 설치할 추가 CMM이 있는 경우 지금 설치합니다. 비어 있는 베이가 있으면 베이 필러로 채우십시오.

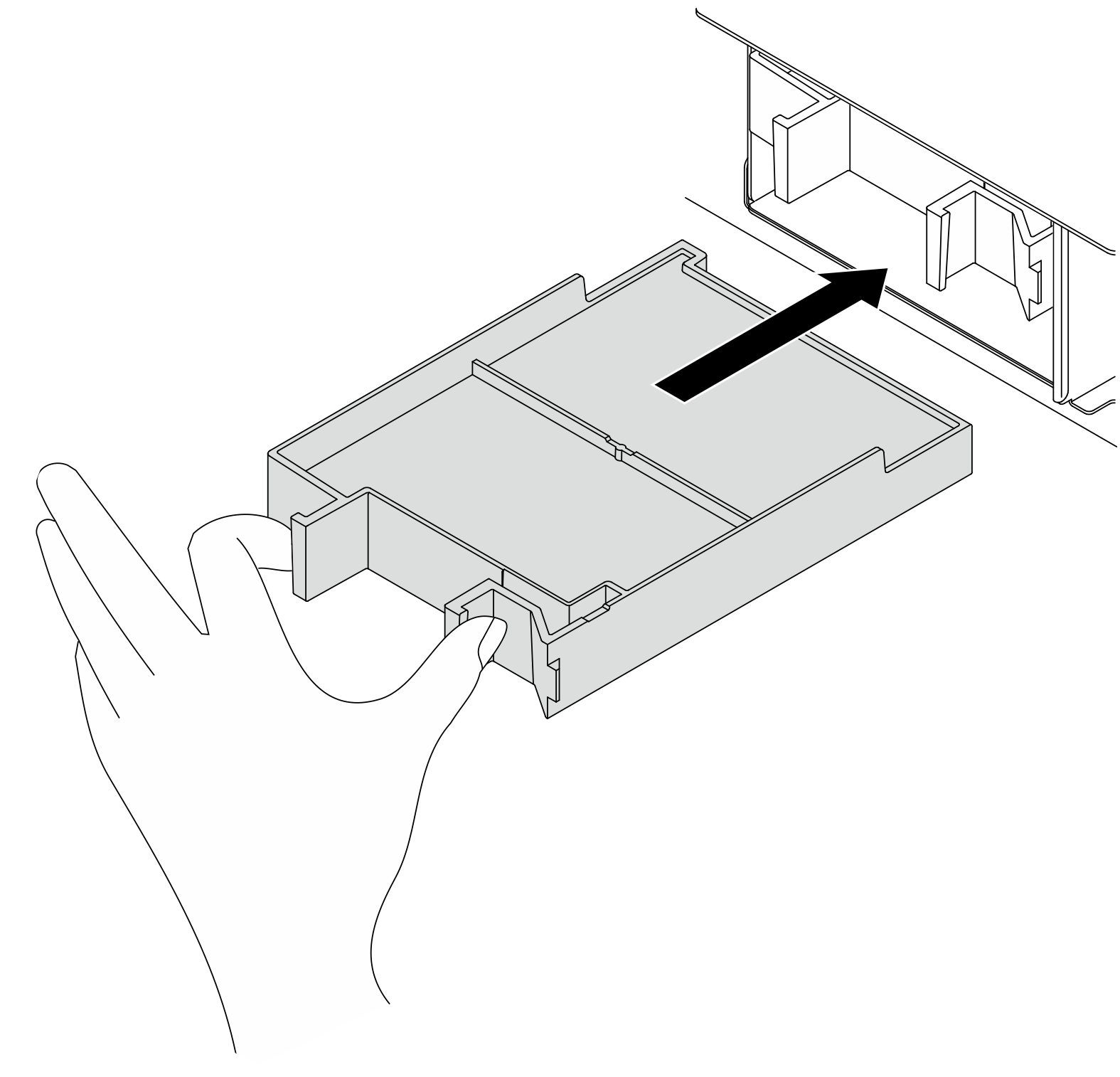

   그림 4. CMM 베이 필러 설치








5. CMM LED를 확인하여 드라이브가 올바르게 작동하는지 확인하십시오. E3.S CMM LED의 내용을 참조하십시오.

   • 황색 결함 LED가 계속 켜지면 CMM이 오작동 중이므로 교체해야 합니다.

   • 흰색 상태 LED가 깜박이면 CMM이 작동 중입니다.

6. 구성에 따라 필요한 경우 E3.S 베젤의 내부 플레이트를 제거합니다.
   주

   • 커버할 공간에 E3.S 2T 케이지가 설치된 경우, E3.S 베젤의 내부 플레이트를 제거해야 합니다.
   • 적절한 냉각 및 공기 흐름을 위해, 커버할 공간에 E3.S 2T 케이지가 설치되지 않은 경우에는 E3.S 베젤의 내부 플레이트가 필요합니다.
   1. 탭을 눌러 내부 플레이트를 분리합니다.
   2. 베젤에서 내부 플레이트를 돌려 제거합니다.
   그림 5. 내부 플레이트 제거


7. E3.S 베젤을 서버에 다시 설치하십시오.
   그림 6. E3.S 베젤 설치


   1. 베젤을 슬롯에 삽입합니다.
   2. 서버 쪽으로 베젤을 딸깍 소리가 날 때까지 돌립니다.
   중요사항

   E3. S 베젤은 서버의 EMI 무결성을 제대로 보장하기 위해 설계되었습니다. E3.S 섀시가 있는 서버 모델은 항상 각 E3.S 슬롯에 E3.S 베젤이 설치된 상태로 운영되어야 합니다.
