安裝 E3.S 非熱抽換 CMM

請依照本節中的指示安裝 E3.S 非熱抽換 CXL 記憶體模組 (CMM)。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 如果已安裝 E3.S 擋板,請卸下 E3.S 擋板。
    圖 1. 卸下 E3.S 擋板
    Removing the E3.S bezel
    1. 按下 E3-S 擋板上的按鈕以鬆開蓋板。
    2. 從伺服器卸下 E3.S 擋板。

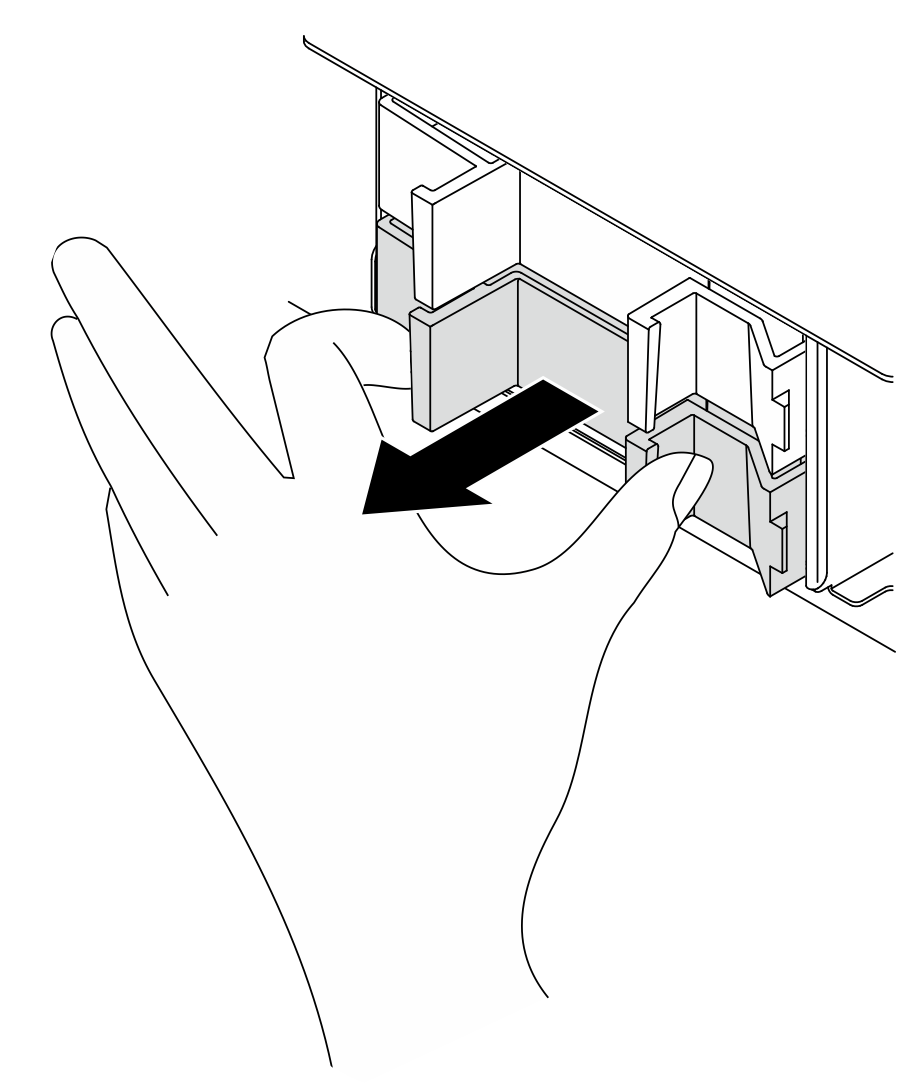

  2. 如果機槽中已安裝機槽填充板,請拉動填充板上的鬆開拉桿,然後將其從伺服器中滑出。
    圖 2. 卸下機槽填充板
    Installing an E3.S CMM

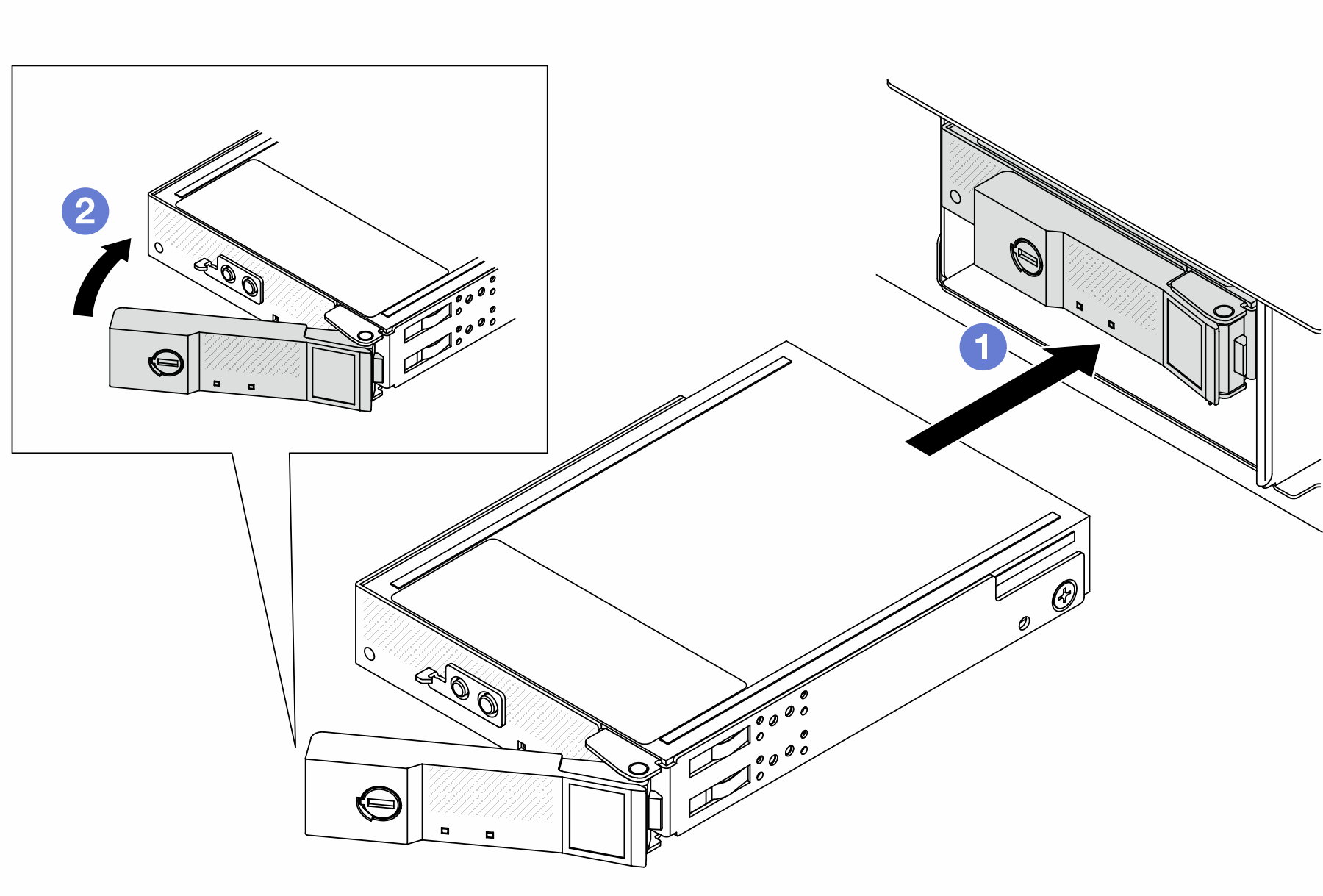

  3. 安裝 E3.S CMM。
    圖 3. 安裝 E3.S CMM
    Installing an E3.S CMM
    1. 確定把手處於打開的位置。然後將 CMM 與機槽中的導軌對齊,並輕輕將 CMM 推入機槽內,直到 CMM 停止。
    2. 將把手轉到完全關閉的位置,直到把手閂鎖發出喀擦聲。

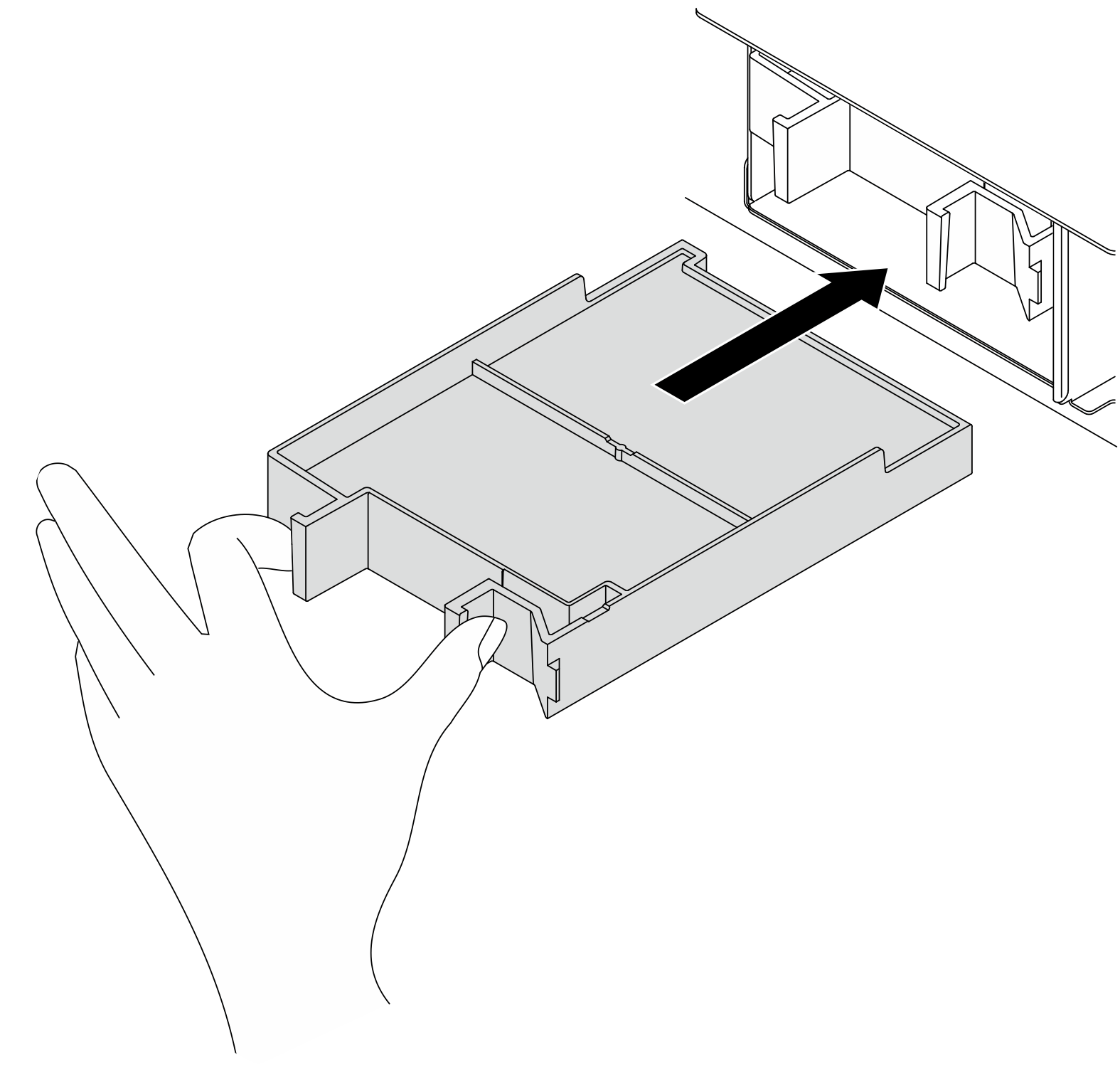

  4. 如果有其他 CMM 或硬碟要安裝,請現在安裝;如果任何機槽空了,請用機槽填充板填補。
    圖 4. 安裝 CMM 機槽填充板


  5. 檢查硬碟 CMM LED,確認硬碟正常運作。請參閱E3.S CMM LED
    • 如果琥珀色故障 LED 亮起,表示 CMM 發生故障且必須更換。

    • 如果白色性能狀態 LED 閃爍,表示 CMM 運作中。

  6. 視配置而定,如有必要,請移除 E3.S 擋板的內板。
    • 如果要覆蓋的空間已安裝 E3.S 2T 框架,應卸下 E3.S 擋板的內板。
    • 為了保持正常散熱和空氣流通,如果要覆蓋的空間未安裝 E3.S 2T 框架,則需要 E3.S 擋板的內板。
    1. 按下卡榫以鬆開內板。
    2. 將內板往遠離擋板的方向旋轉以將其卸下。
    圖 5. 卸下內板
    Removing the inner plate
  7. 將 E3.S 擋板重新安裝回伺服器。
    圖 6. 安裝 E3.S 擋板
    Installing the E3.S bezel
    1. 將擋板插入插槽。
    2. 將擋板轉向伺服器,直至卡入定位。
    重要

    E3.S 擋板專為伺服器的適當 EMI 完整性而設計。配備 E3.S 機箱的伺服器型號,應始終在每個 E3.S 插槽上皆安裝 E3.S 擋板的情況下運作。

在您完成之後

完成零件更換請參閱完成零件更換
