Instalar uma CMM não hot-swap E3.S

Siga as instruções desta seção para instalar um módulo de memória (CMM) CXL E3.S não hot-swap.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Se o painel E3.S estiver instalado, remova-o.
    Figura 1. Remoção do painel E3.S
    Removing the E3.S bezel
    1. Pressione o botão no painel E3.S para desencaixar a tampa.
    2. Remova o painel E3.S do servidor.

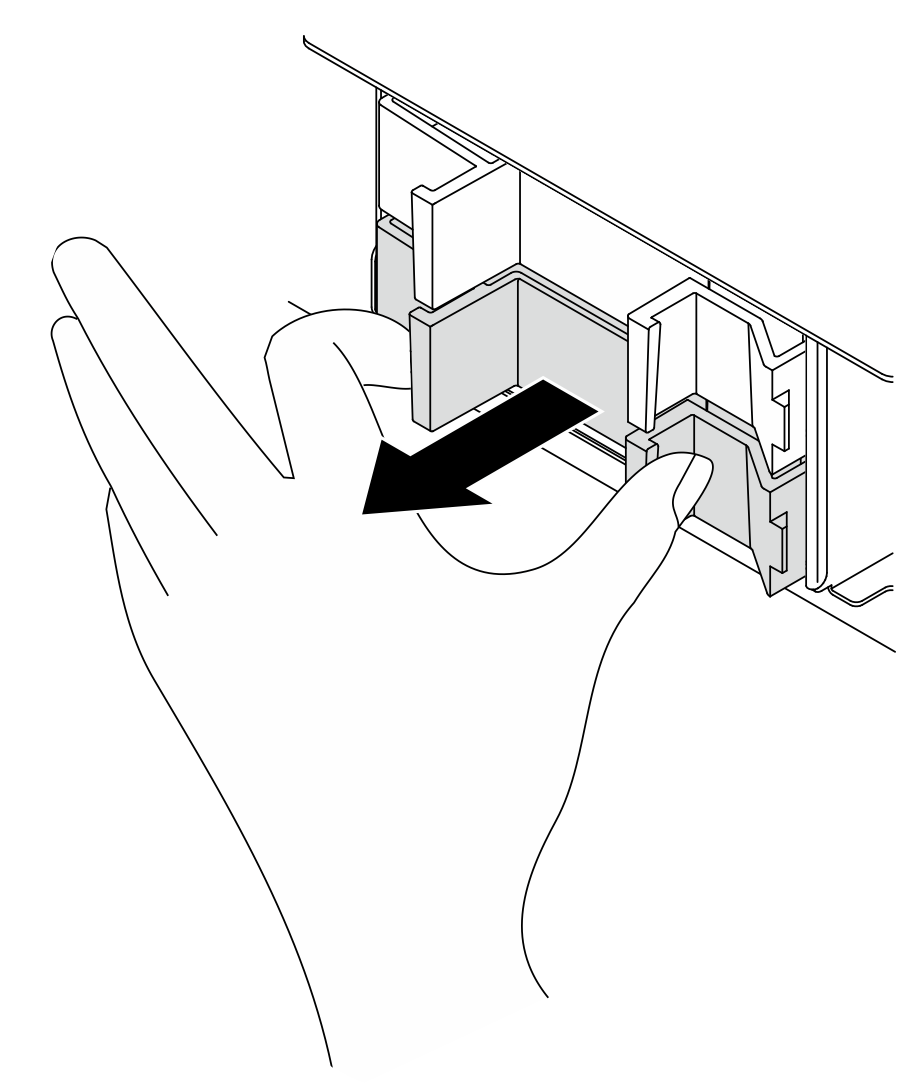

  2. Se houver um preenchimento de compartimento instalado no compartimento, puxe a alavanca de liberação no preenchimento e deslize-o para fora do servidor.
    Figura 2. Remoção de um preenchimento de compartimentos
    Installing an E3.S CMM
  3. Instale a CMM E3.S.

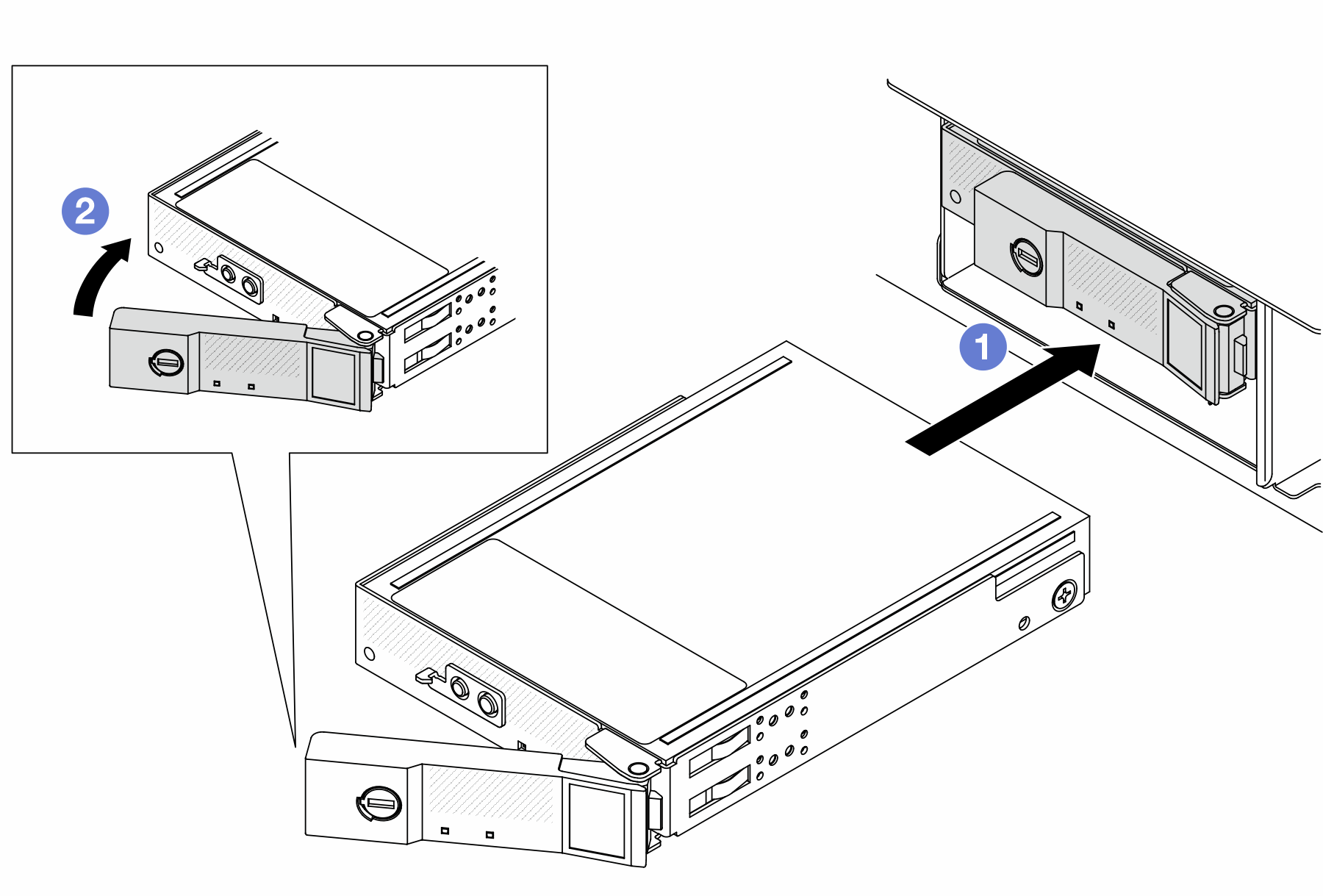

    Figura 3. Instalação de uma CMM E3.S
    Installing an E3.S CMM
    1. Verifique se a alça está na posição aberta. Em seguida, alinhe a CMM com os trilhos-guia no compartimento e empurre com cuidado a CMM para dentro do compartimento até que ela pare.
    2. Gire a alça para a posição totalmente fechada até que a trava da alça se encaixe.
  4. Se houver CMMs extras para instalar, faça isso agora; se algum dos compartimentos ficar vazio, preencha-o com um preenchimento de compartimento.
    Figura 4. Instalação de um preenchimento de compartimentos de CMM


  5. Verifique os LEDs do CMM para verificar se a unidade está funcionando corretamente. Consulte LEDs E3.S CMM.

    • Se o LED de falha âmbar está continuamente aceso, a CMM está funcionando incorretamente e deve ser substituída.

    • Se o LED de integridade branco está piscando, a CMM está funcionando.

  6. Dependendo da configuração, remova a placa interna do painel E3.S, se necessário.
    Nota
    • Quando o espaço a ser coberto for com a gaiola E3.S 2T instalada, a placa interna do painel E3.S deverá ser removida.
    • Para resfriamento e fluxo de ar adequados, quando o espaço a ser coberto não tiver a gaiola E3.S 2T instalada, será necessária a placa interna do painel E3.S.
    1. Pressione as guias para desencaixar a placa interna.
    2. Gire a placa interna para longe do painel para removê-la.
    Figura 5. Remoção da placa interna
    Removing the inner plate
  7. Reinstale o painel E3.S de volta para o servidor.
    Figura 6. Instalação do painel E3.S
    Installing the E3.S bezel
    1. Insira o painel no slot.
    2. Gire o painel em direção ao servidor até que ele se encaixe no lugar.
    Importante

    O painel E3.S foi projetado para garantir a integridade EMI adequada do servidor. Os modelos de servidor com chassi E3.S devem sempre operar com o painel E3.S instalado para cada slot E3.S.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
