ติดตั้ง CMM แบบไม่ใช่ Hot-swap ของ E3.S

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูลหน่วยความจำ CXL แบบไม่ใช่ Hot-swap ของ E3.S (CMM)

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. ถ้าฝา E3.S ติดตั้งไว้แล้ว ให้ถอดฝา E3.S ออก
    รูปที่ 1. การถอดฝา E3.S
    Removing the E3.S bezel
    1. กดปุ่มบนฝา E3.S เพื่อปลดฝาครอบ
    2. ถอดฝา E3.S ออกจากเซิร์ฟเวอร์
  2. หากมีการติดตั้งแผงครอบช่องใส่ในช่องใส่ ให้ดึงคันโยกปลดล็อคบนแผงครอบแล้วเลื่อนออกจากเซิร์ฟเวอร์

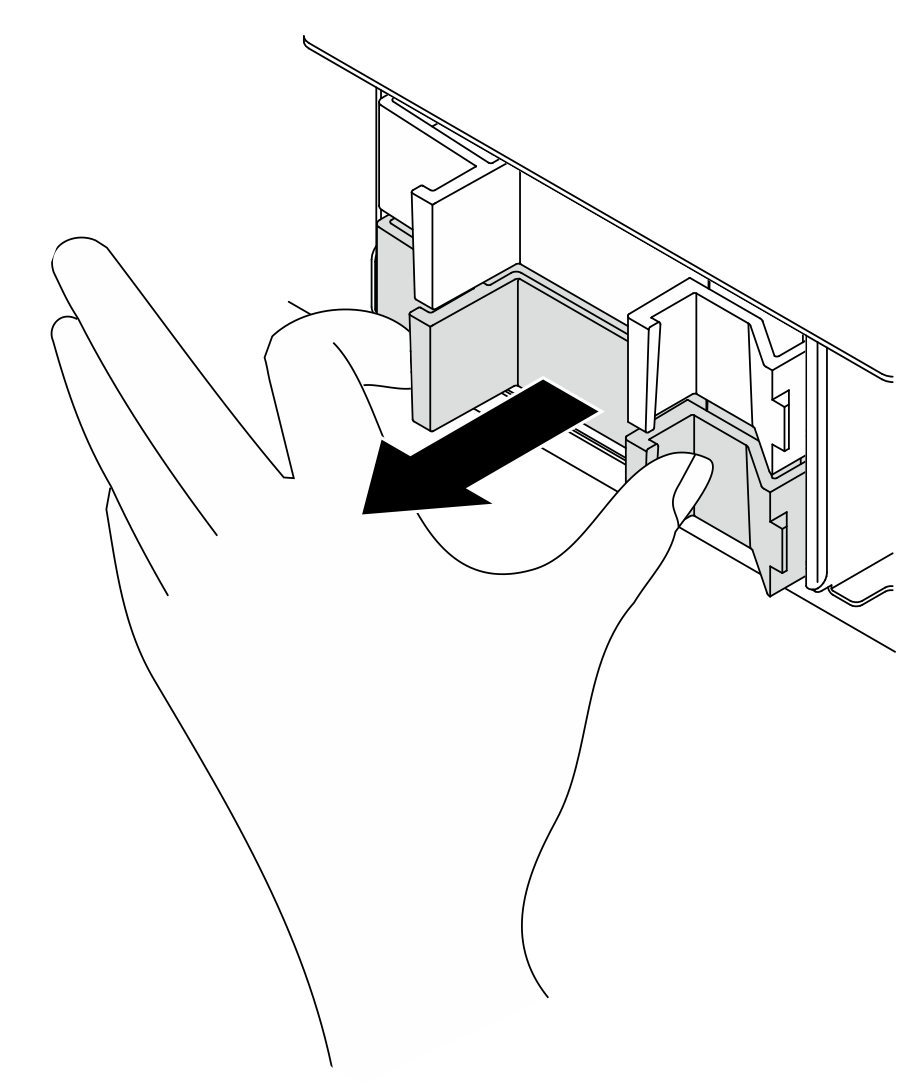

    รูปที่ 2. การถอดแผงครอบช่องใส่
    Installing an E3.S CMM
  3. ติดตั้ง E3.S CMM

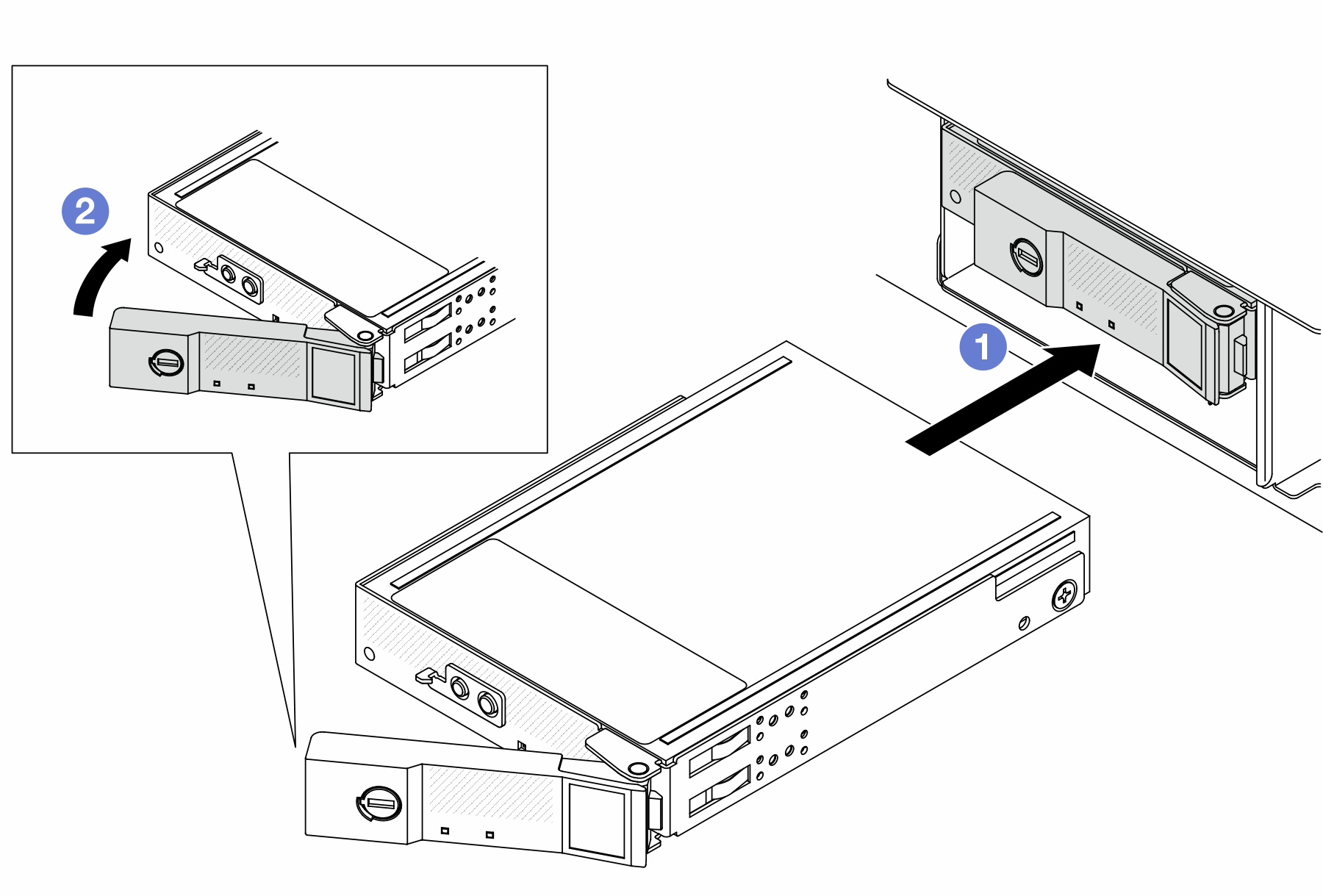

    รูปที่ 3. การติดตั้ง E3.S CMM
    Installing an E3.S CMM
    1. ตรวจสอบให้แน่ใจว่าที่จับอยู่ในตำแหน่งเปิด จากนั้น จัดตำแหน่ง CMM ให้ตรงกับรางนำร่องในช่องใส่ และค่อยๆ ดัน CMM เข้าไปในช่องใส่จนกว่า CMM จะหยุด
    2. หมุนที่จับไปยังตำแหน่งปิดจนสุดจนกว่าสลักที่จับจะคลิกเข้าที่
  4. หากมี CMM เพิ่มเติมที่จะติดตั้ง ให้ดำเนินการทันที หากช่องใดว่าง ให้เติมด้วยแผงครอบช่องใส่

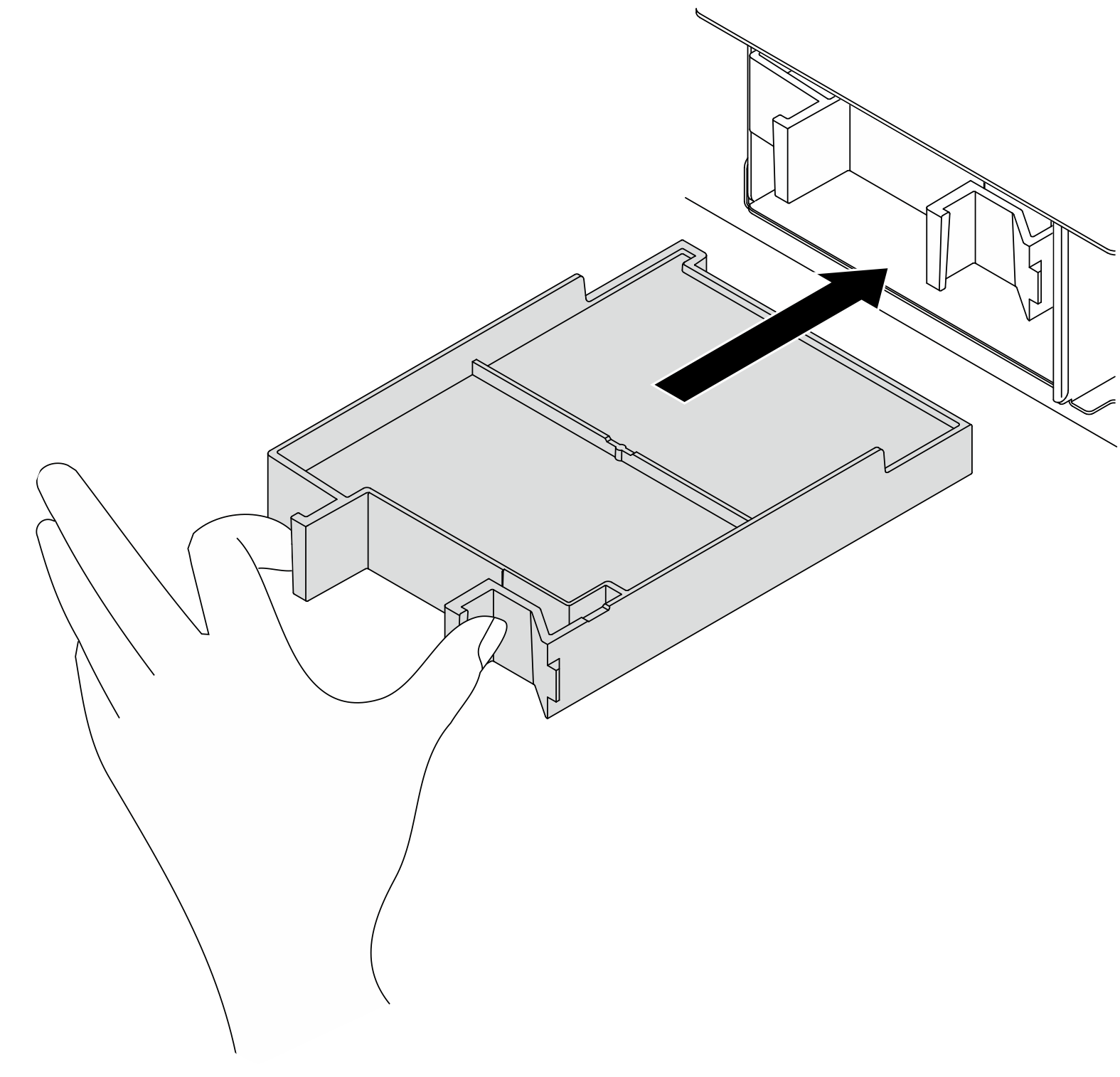

    รูปที่ 4. การติดตั้งแผงครอบช่องใส่ CMM


  5. ตรวจสอบไฟ LED ของ CMM เพื่อตรวจสอบว่าไดรฟ์กำลังทำงานอย่างถูกต้อง ดู E3.S CMM LED
    • หากไฟ LED แสดงข้อผิดพลาดสีเหลืองติดสว่างอย่างต่อเนื่อง แสดงว่า CMM ทำงานผิดปกติและต้องเปลี่ยน

    • หากไฟ LED สีขาวกะพริบ แสดงว่า CMM กำลังทำงาน

  6. ถอดแผ่นด้านในของฝา E3.S หากจำเป็น ทั้งนี้ขึ้นอยู่กับการกำหนดค่า
    หมายเหตุ
    • เมื่อติดตั้งตัวครอบ E3.S 2T ในพื้นที่ที่ต้องการครอบคลุม ควรถอดแผ่นด้านในของฝา E3.S
    • เพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม เมื่อพื้นที่ที่จะครอบคลุมไม่มีการติดตั้งตัวครอบ E3.S 2T ต้องมีแผ่นด้านในของฝา E3.S
    1. กดแถบเพื่อปลดแผ่นด้านใน
    2. หมุนแผ่นด้านในออกจากฝาเพื่อถอดออก
    รูปที่ 5. การถอดแผ่นด้านใน
    Removing the inner plate
  7. ติดตั้งฝา E3.S กลับไปที่เซิร์ฟเวอร์อีกครั้ง
    รูปที่ 6. การติดตั้งฝา E3.S
    Installing the E3.S bezel
    1. ใส่ฝาเข้าไปในช่องเสียบ
    2. หมุนฝาเข้าหาเซิร์ฟเวอร์จนกว่าจะคลิกเข้าที่
    สำคัญ

    ฝา E3.S ถูกออกแบบมาเพื่อรักษาความสมบูรณ์ของ EMI ในเซิร์ฟเวอร์ รุ่นเซิร์ฟเวอร์ที่มีแชสซี E3.S ควรทำงานโดยติดตั้งฝา E3.S สำหรับทุกช่องเสียบ E3.S

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
