Retrait d’un CMM non remplaçable à chaud E3.S

Suivez les instructions de cette section pour retirer un module de mémoire CXL (CMM) non remplaçable à chaud E3.S.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Remarque

Si vous ne prévoyez pas d’installer de baies CMM une fois le retrait effectué, assurez-vous d’avoir des obturateur de baie CMM à disposition.

Procédure

  1. Retirez le panneau E3.S.
    Figure 1. Retrait du panneau E3.S
    Removing the E3.S bezel
    1. Appuyez sur le bouton du panneau E3.S pour libérer le panneau.
    2. Retrait du panneau E3.S du serveur.
  2. Vérifiez si le voyant d’état du CMM est éteint, ce qui signifie que le retrait est autorisé. Voir Voyants du CMM E3.S.
  3. Retirez le CMM.

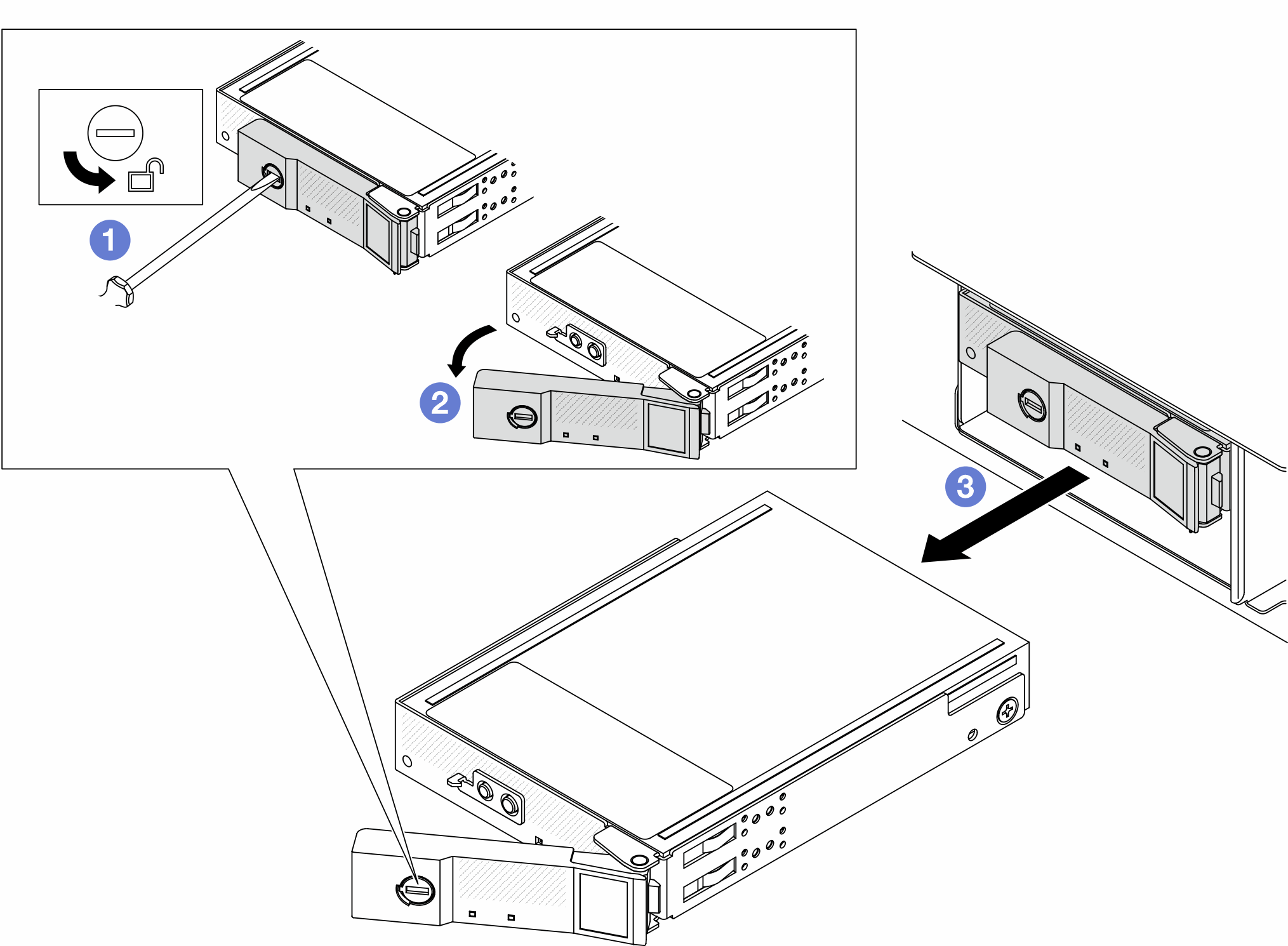

    Figure 2. Retrait du CMM
    Removing the CMM
    1. Faites pivoter le taquet de déverrouillage en position ouverte à l’aide d’un tournevis à tête plate de 3 mm pour déverrouiller la poignée.
    2. Faites pivoter la poignée en position ouverte.
    3. Saisissez la poignée et faites glisser le CMM hors de la baie.
    Remarque
    Installez un obturateur de baie (voir la figure ci-dessous) ou une unité de remplacement (voir Installation d’un CMM non remplaçable à chaud E3.S) dès que possible.
    Figure 3. Installation d’un obturateur de baie CMM

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
