E3.S 非ホット・スワップ CMM の取り外し

E3.S 非ホット・スワップ CXL メモリー・モジュール (CMM) を取り外すには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

注

取り外し後に一部の CMM ベイが空のままになる場合は、CMM ベイ・フィラーを用意してください。

手順

  1. E3.S ベゼルを取り外します。
    図 1. E3.S ベゼルの取り外し
    Removing the E3.S bezel
    1. E3.S ベゼルのボタンを押してベゼルを外します。
    2. E3.S ベゼルをサーバーから取り外します。
  2. CMM の正常性 LED がオフ (取り外しが許可されている) かどうかを確認します。E3.S CMM LEDを参照してください。
  3. CMM を取り外します。

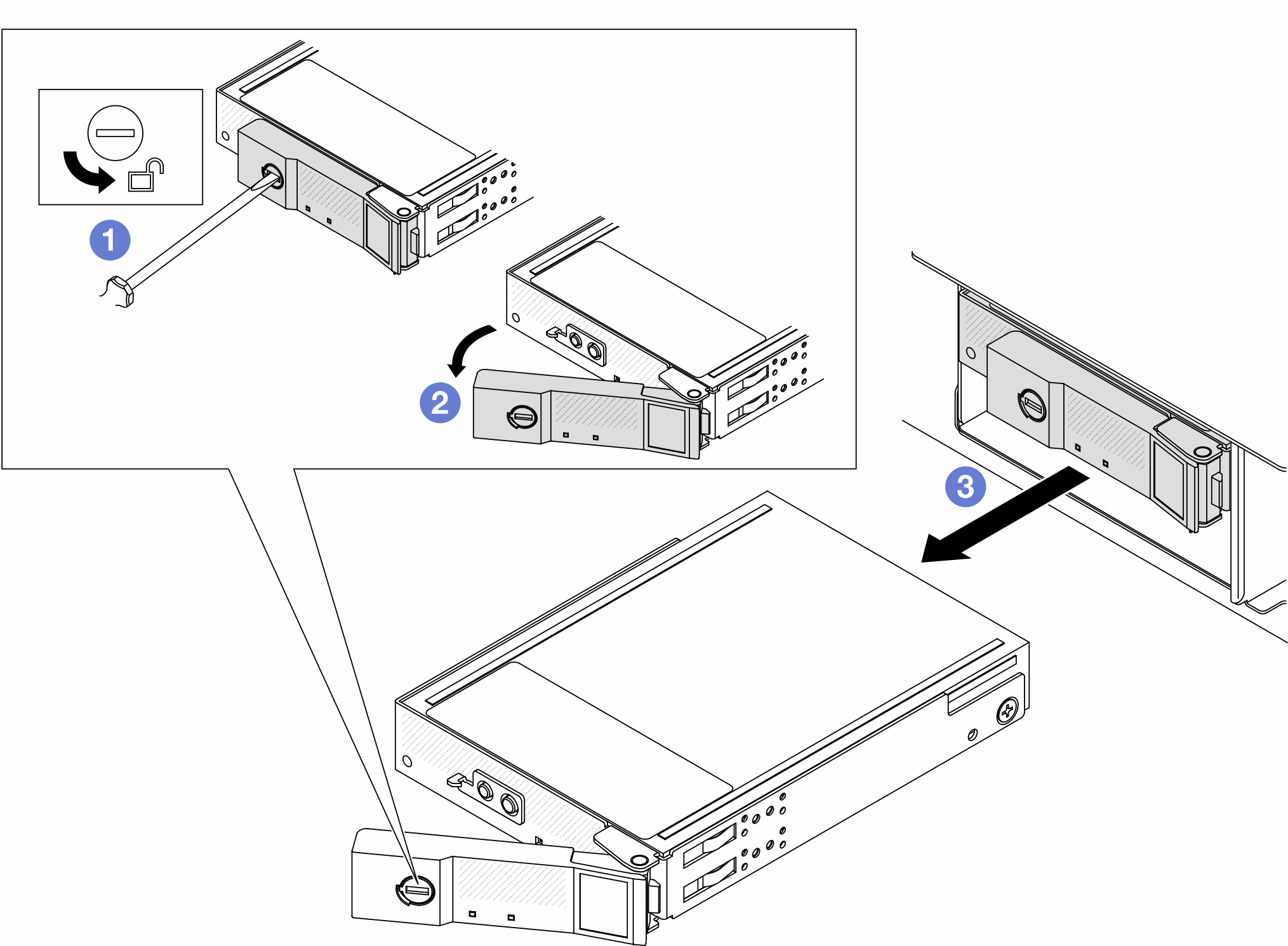

    図 2. CMM の取り外し
    Removing the CMM
    1. 3 mm マイナス・ドライバーを使用してハンドルのロックを解除し、リリース・ラッチをオープン位置まで回転させます。
    2. ハンドルをオープン位置まで回転させます。
    3. ハンドルをつかんで、CMM をベイから引き出します。
    注
    ベイ・フィラー (下の図を参照) または交換用ユニット (E3.S 非ホット・スワップ CMM の取り付けを参照) をできるだけ早く取り付けます。
    図 3. CMM ベイ・フィラーの取り付け

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
