Снятие CMM E3.S без возможности оперативной замены

В этом разделе приведены инструкции по снятию модуля памяти CXL (CMM) E3.S без возможности оперативной замены.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.

Убедитесь в наличии заглушек отсеков CMM, если некоторые отсеки CMM будут оставлены пустыми после снятия.

Процедура

  1. Снимите панель E3.S.
    Рис. 1. Снятие панели E3.S
    Removing the E3.S bezel
    1. Нажмите кнопку на панели E3.S, чтобы отсоединить ее.
    2. Снимите панель E3.S с сервера.
  2. Проверьте, выключен ли светодиодный индикатор состояния CMM, что означает, что снятие разрешено. См. раздел Светодиодные индикаторы CMM E3.S.
  3. Снимите CMM.

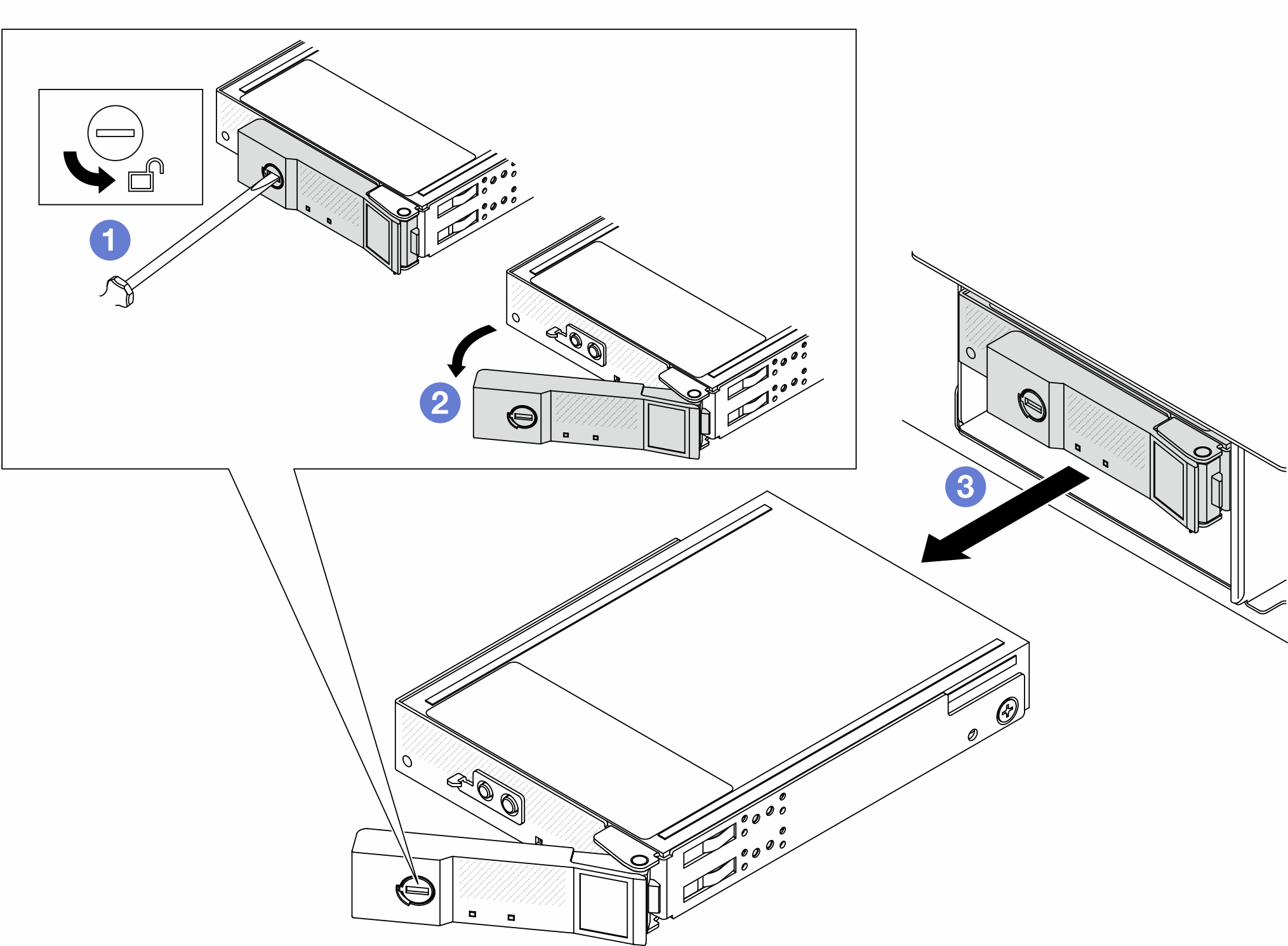

    Рис. 2. Снятие CMM
    Removing the CMM
    1. Поверните защелку в открытое положение с помощью шлицевой отвертки 3 мм, чтобы разблокировать ручку.
    2. Поверните ручку в открытое положение.
    3. Возьмитесь за ручку и вытащите CMM из отсека.
    Прим.
    Как можно скорее установите заглушку отсека (см. рисунок ниже) или сменный модуль (см. раздел Установка CMM E3.S без возможности оперативной замены).

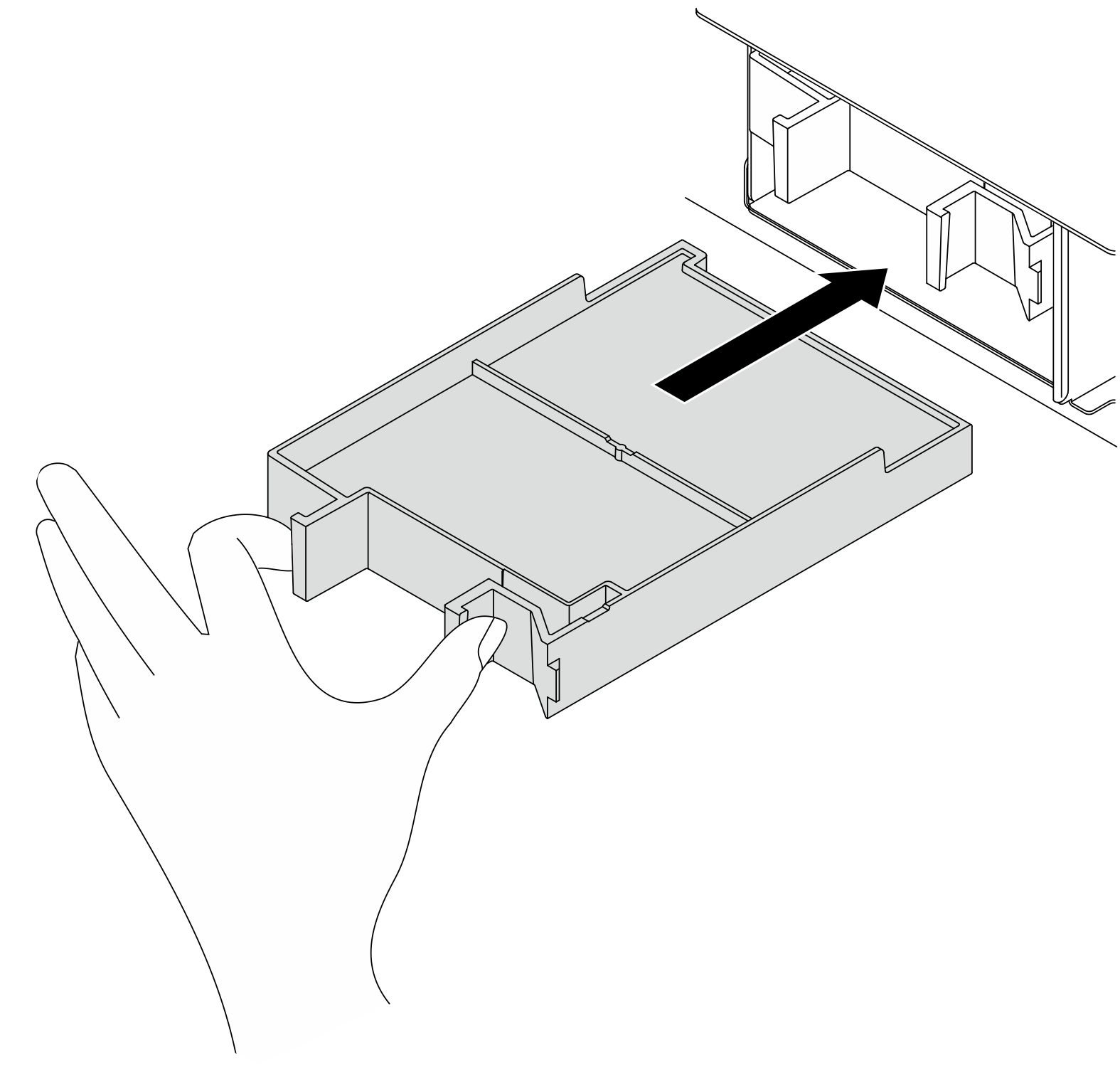

    Рис. 3. Установка заглушки отсека CMM

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
