Снятие отсека и объединительной панели CMM E3.S

В этом разделе приведены инструкции по снятию отсека и объединительной панели CMM E3.S.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите все CMM E3.S, установленные в отсеке. См. раздел Снятие CMM E3.S без возможности оперативной замены.
    3. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    4. Извлеките отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
    5. Снимите дефлектор или средний отсек для дисков. См. раздел Снятие дефлектора или Снятие среднего отсека для дисков и объединительной панели дисков.
    6. Отключите кабель питания и сигнальный кабель от процессорной платы.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  2. Снимите отсек E3.S 2T.
    Прим.
    Панель E3.S без внутренней пластины используется для покрытия пространства с установленным отсеком E3.S 2T. Для надлежащего охлаждения и правильного воздушного потока переустановите корзину E3.S 2T и соответствующую панель E3.S перед включением сервера. Если вы используете панель E3.S без внутренней пластины, чтобы закрыть пространство без отсека E3.S 2T, компоненты сервера могут быть повреждены во время работы.

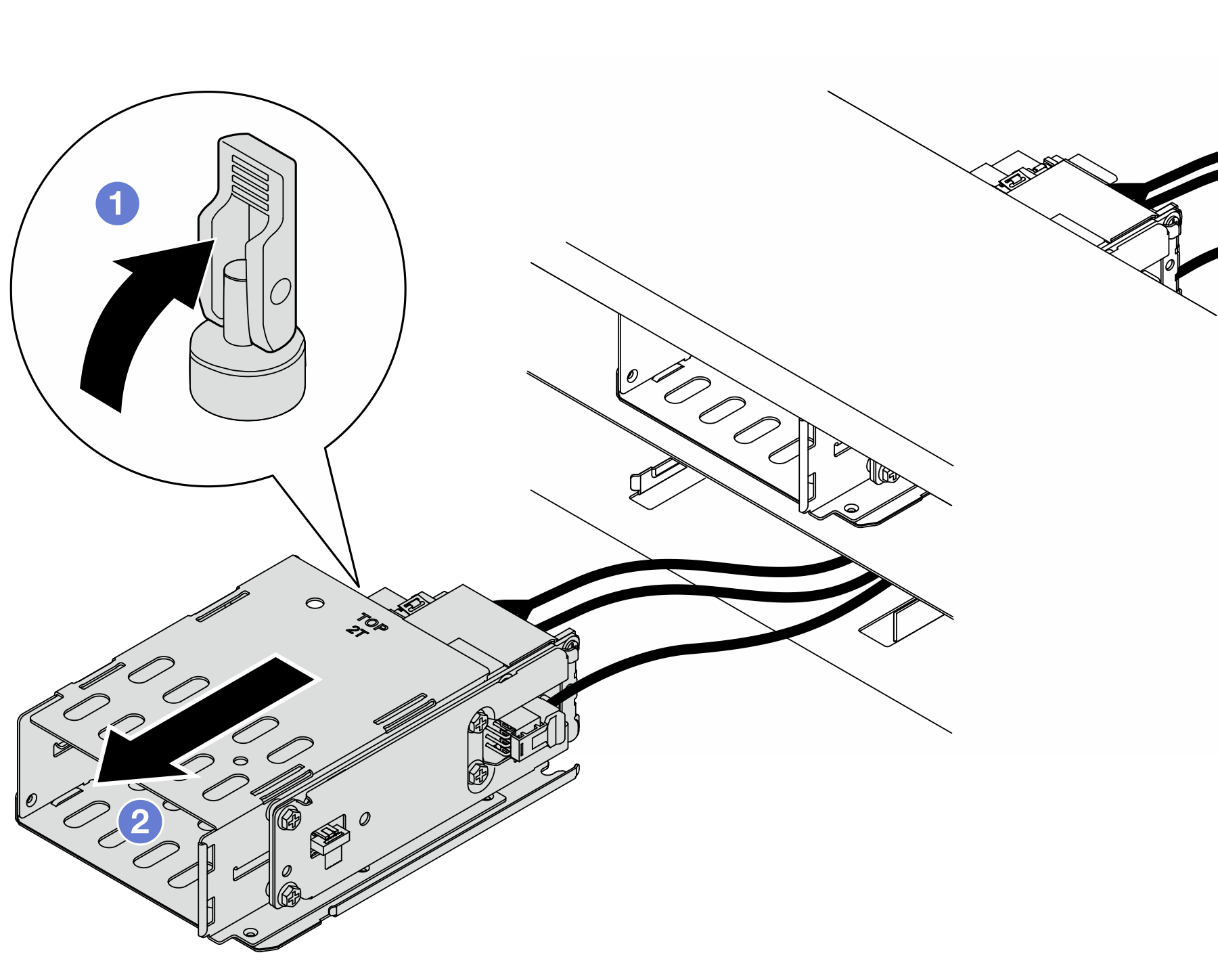

    Рис. 1. Снятие отсека E3.S 2T
    Removing the E3.S 2T cage
    1. Откройте защелку, чтобы отсоединить отсек.
    2. Выньте отсек из рамы.
  3. Отключите кабель питания от объединительной панели.
  4. Снимите объединительную панель из отсека.

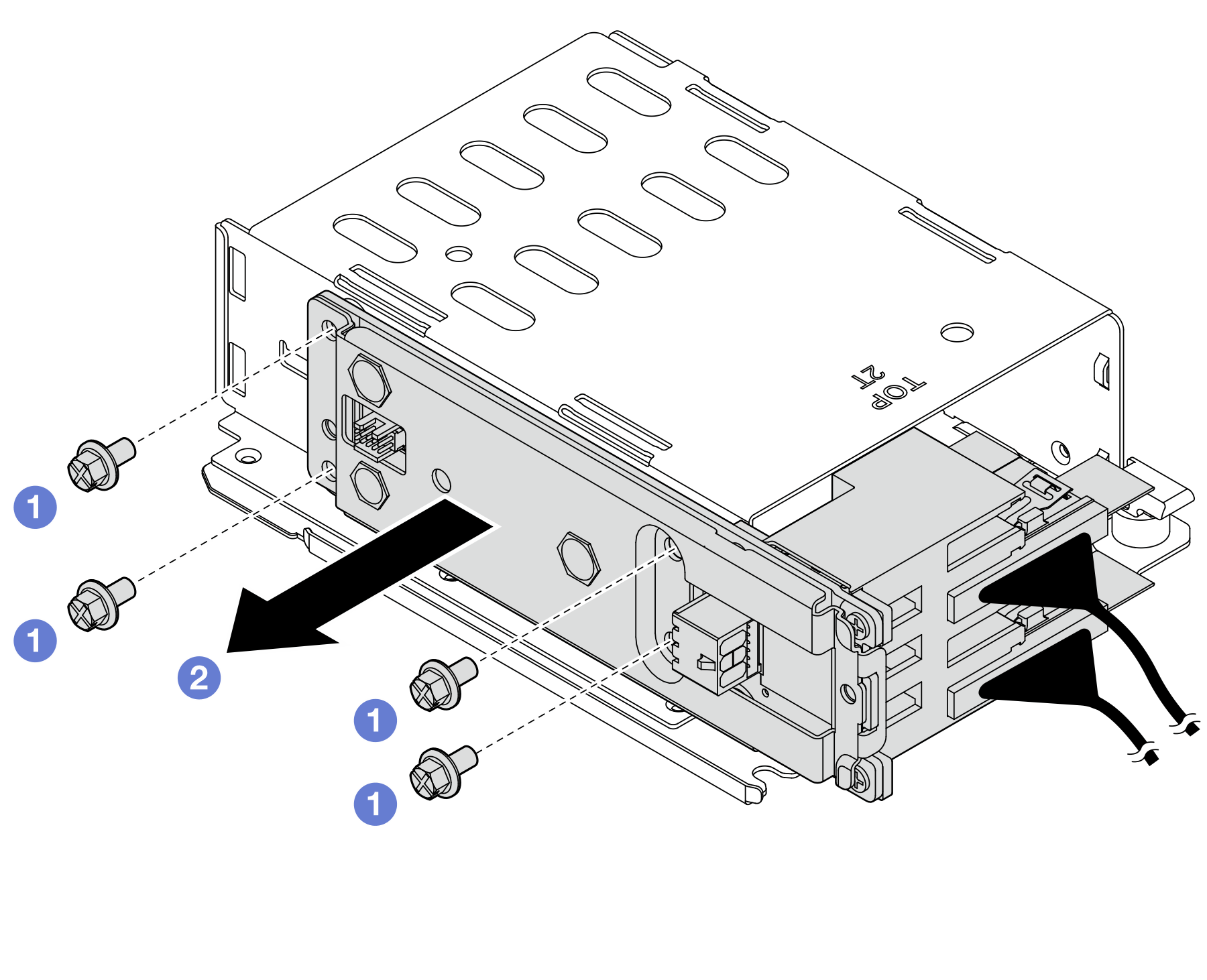

    Рис. 2. Снятие объединительной панели
    Removing the backplane
    1. Ослабьте четыре винта, фиксирующих объединительную панель.
    2. Выдвиньте объединительную панель из отсека.
  5. Отключите сигнальные кабели от объединительной панели.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
