E3.S-CMM-Halterung und -Rückwandplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine E3.S-CMM-Halterung und Rückwandplatine zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie alle im Rahmen installierten E3.S-CMMs. Siehe E3.S-CMM ohne Hot-Swap-Unterstützung entfernen.
    3. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
    4. Entfernen Sie den Systemlüfterrahmen. Siehe Systemlüfterrahmen entfernen.
    5. Entfernen Sie die Luftführung oder die mittlere Laufwerkhalterung. Siehe Luftführung entfernen oder Mittlere Laufwerkhalterung und Rückwandplatine für Laufwerk entfernen.
    6. Trennen Sie die Netz‑ und Signalkabel von der Prozessorplatine.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  2. Entfernen Sie die E3.S-2T-Halterung.
    Anmerkung
    Eine E3.S-Blende ohne innerer Platte wird verwendet, um einen Raum mit installierter E3.S-2T-Halterung abzudecken. Um eine ordnungsgemäße Kühlung und Luftzirkulation zu gewährleisten, müssen Sie unbedingt wieder eine E3.S-2T-Halterung und die entsprechende E3.S-Blende vor Einschalten des Servers installieren. Wenn Sie eine E3.S-Blende ohne innerer Platte verwenden, um einen Raum ohne E3.S-2T-Halterung abzudecken, können Serverkomponenten während des Betriebs beschädigt werden.

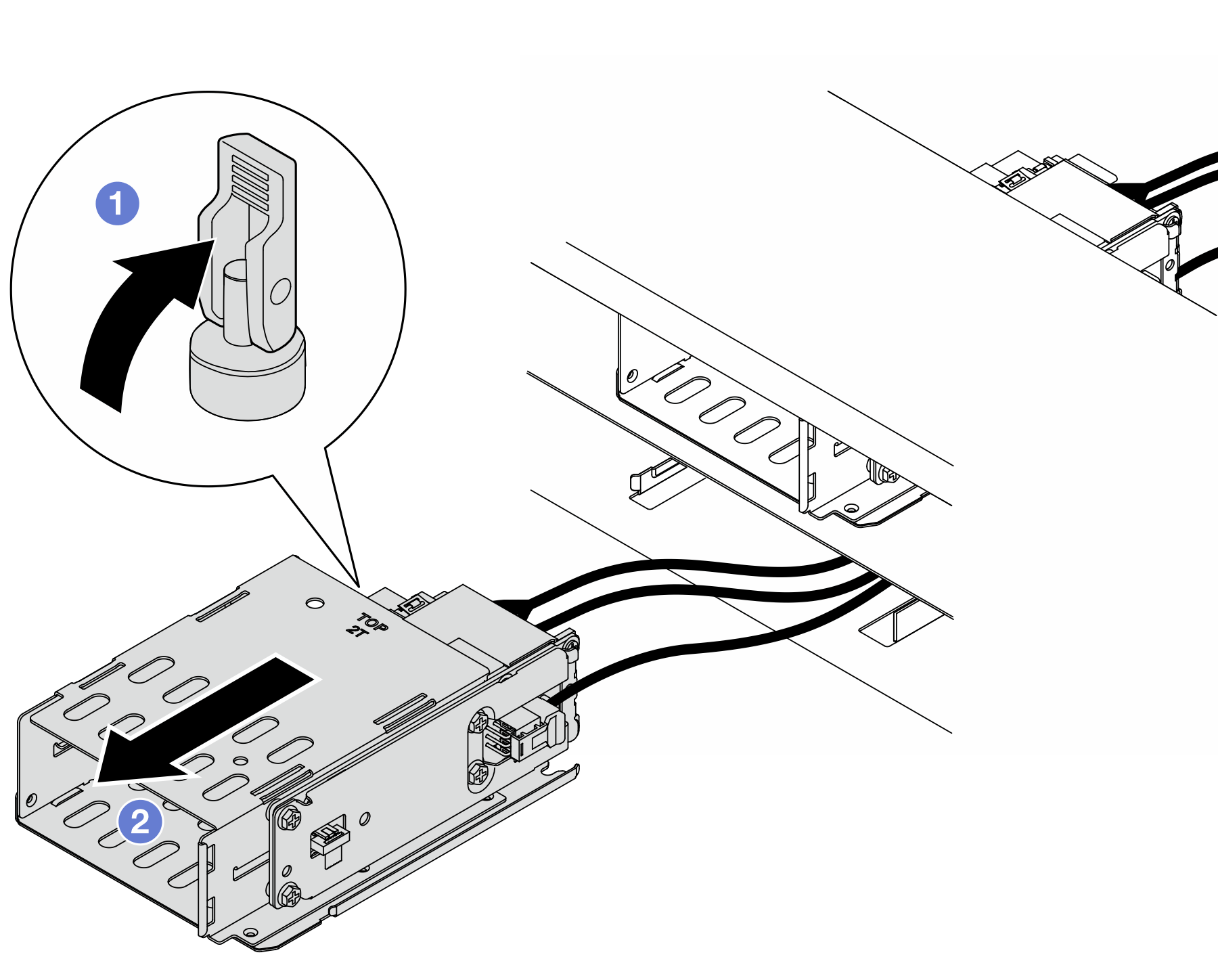

    Abbildung 1. E3.S-2T-Halterung entfernen
    Removing the E3.S 2T cage
    1. Öffnen Sie die Verriegelung, um den Rahmen zu lösen.
    2. Schieben Sie die Halterung aus dem Gehäuse.
  3. Ziehen Sie das Netzkabel von der Rückwandplatine ab.
  4. Entfernen Sie die Rückwandplatine aus der Halterung.

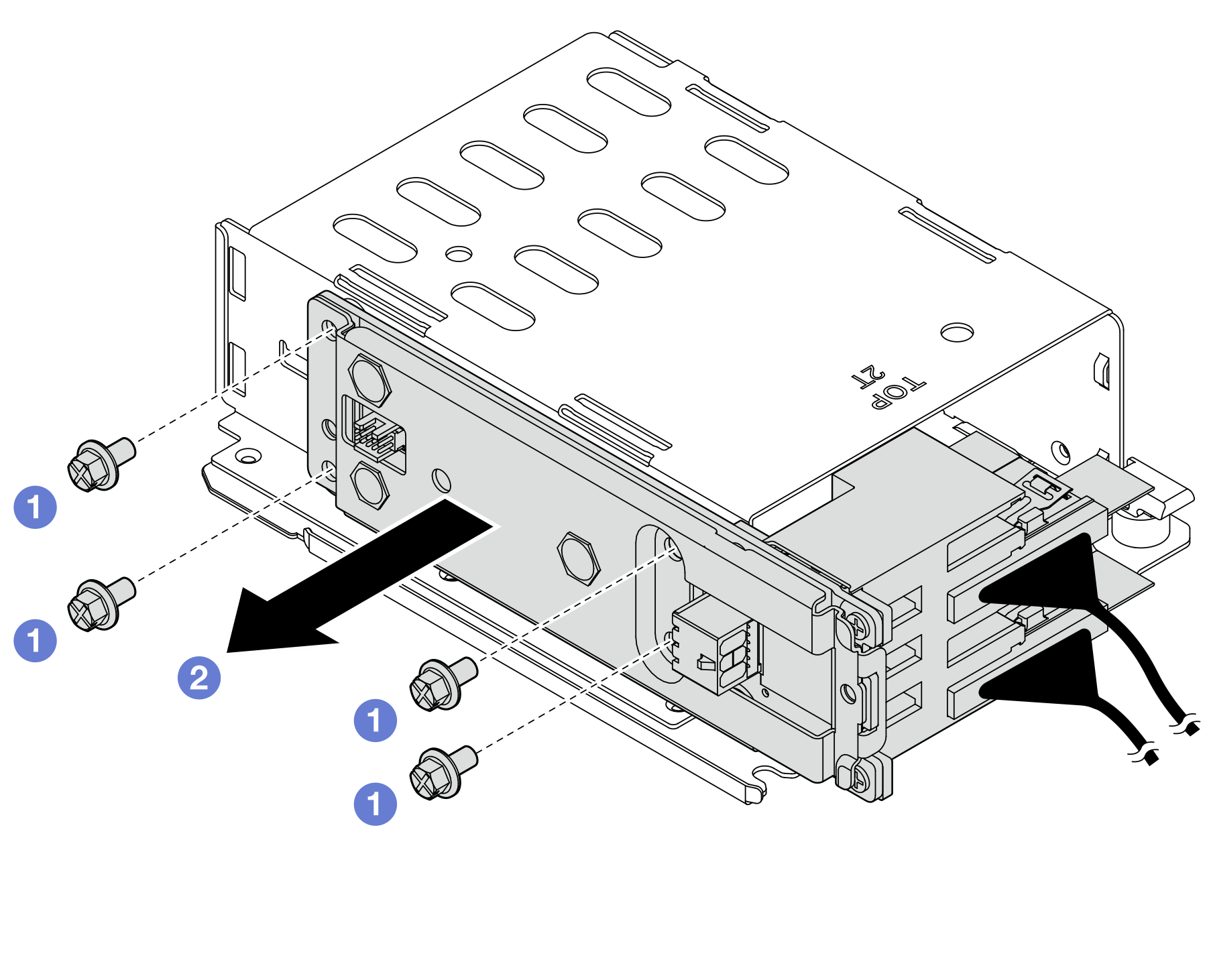

    Abbildung 2. Entfernen der Rückwandplatine
    Removing the backplane
    1. Lösen Sie die vier Schrauben, mit denen die Rückwandplatine gesichert ist.
    2. Schieben Sie die Rückwandplatine von der Halterung weg.
  5. Ziehen Sie die Signalkabel von der Rückwandplatine ab.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
