Rimozione del telaio e del backplane di un CMM E3.S

Seguire le istruzioni riportate in questa sezione per rimuovere il telaio e il backplane di un CMM E3.S.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per questa attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere tutti i moduli CMM E3.S installati nel telaio. Vedere Rimozione di un CMM non hot-swap E3.S.
    3. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    4. Rimuovere la gabbia delle ventole del sistema. Vedere Rimozione dell'alloggiamento della ventola del sistema.
    5. Rimuovere il deflettore d'aria o il telaio unità centrale. Vedere Rimozione del deflettore d'aria o Rimozione del telaio e del backplane dell'unità centrale.
    6. Scollegare i cavi di alimentazione e di segnale dalla scheda del processore.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  2. Rimuovere il telaio 2T E3.S
    Nota
    Una mascherina E3.S senza piastra interna viene utilizzata per coprire uno spazio con il telaio 2T E3.S installato. Per un corretto raffreddamento e flusso d'aria, assicurarsi di reinstallare un telaio 2T E3.S e la relativa mascherina E3.S prima di accendere il server. Se si utilizza una mascherina E3.S senza piastra interna per coprire uno spazio senza telaio 2T E3.S, i componenti del server potrebbero essere danneggiati durante il funzionamento.

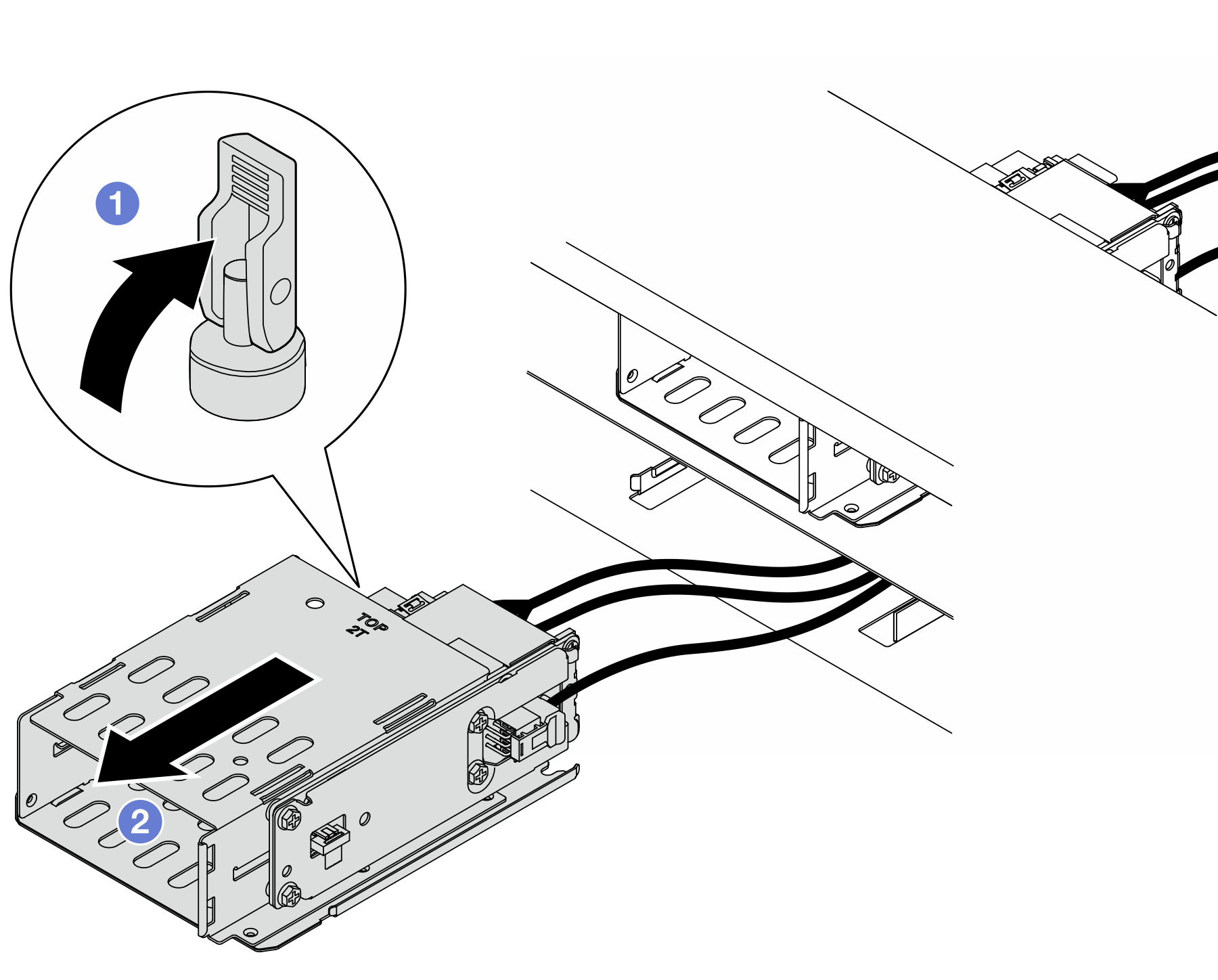

    Figura 1. Rimozione del telaio 2T E3.S
    Removing the E3.S 2T cage
    1. Aprire il fermo per sganciare il telaio.
    2. Estrarre il telaio dallo chassis.
  3. Scollegare il cavo di alimentazione dal backplane.
  4. Rimuovere il backplane dal telaio.

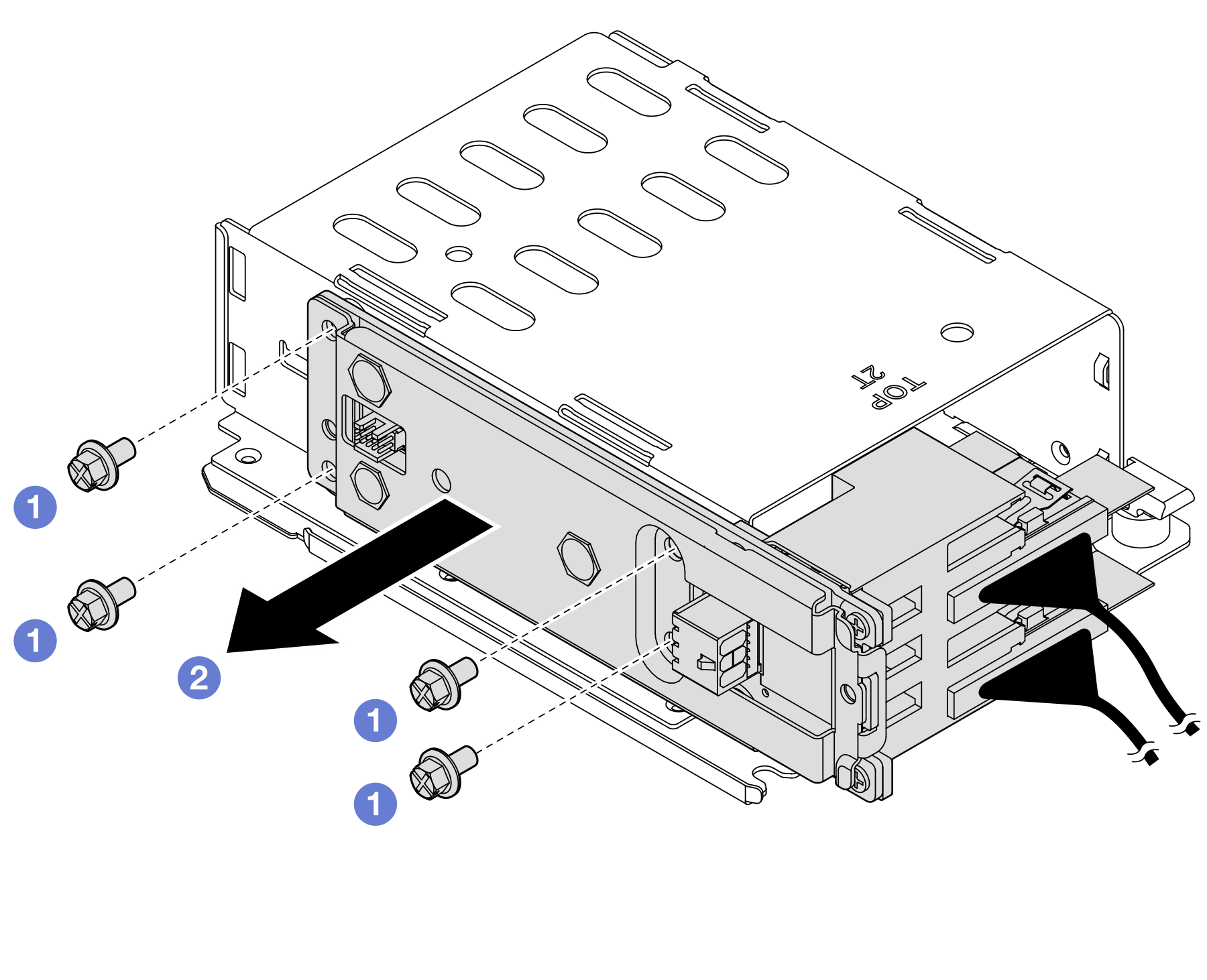

    Figura 2. Rimozione del backplane
    Removing the backplane
    1. Allentare le quattro viti che fissano il backplane.
    2. Estrarre il backplane dal telaio.
  5. Scollegare i cavi di segnale dal backplane.

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
