E3.S CMM 케이지 및 백플레인 제거

이 섹션의 지침에 따라 E3.S CMM 케이지 및 백플레인을 제거하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 이 작업을 준비하십시오.
    1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
    2. 케이지에 설치된 모든 E3.S CMM을 제거하십시오. E3.S 비 핫 스왑 CMM 제거의 내용을 참조하십시오.
    3. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
    4. 시스템 팬 케이지를 제거하십시오. 시스템 팬 케이지 제거의 내용을 참조하십시오.
    5. 공기 조절 장치 또는 중간 드라이브 케이지를 제거합니다. 공기 조절 장치 제거 또는 중간 드라이브 케이지 및 드라이브 백플레인 제거의 내용을 참조하십시오.
    6. 프로세서 보드에서 전원 및 신호 케이블을 분리하십시오.
      주의
      시스템 보드 어셈블리의 손상을 방지하려면, 시스템 보드 어셈블리에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.
  2. E3.S 2T 케이지를 제거합니다.
    E3.S 2T 케이지가 설치된 공간을 덮기 위해 내부 플레이트가 없는 E3.S 베젤이 사용됩니다. 적절한 냉각 및 공기 흐름을 위해 서버를 켜기 전에 E3.S 2T 케이지와 해당 E3.S 베젤을 다시 설치하십시오. E3.S 2T 케이지가 없는 공간을 내부 플레이트가 없는 E3.S 베젤로 덮으면 작동 중에 서버 구성 요소가 손상될 수 있습니다.

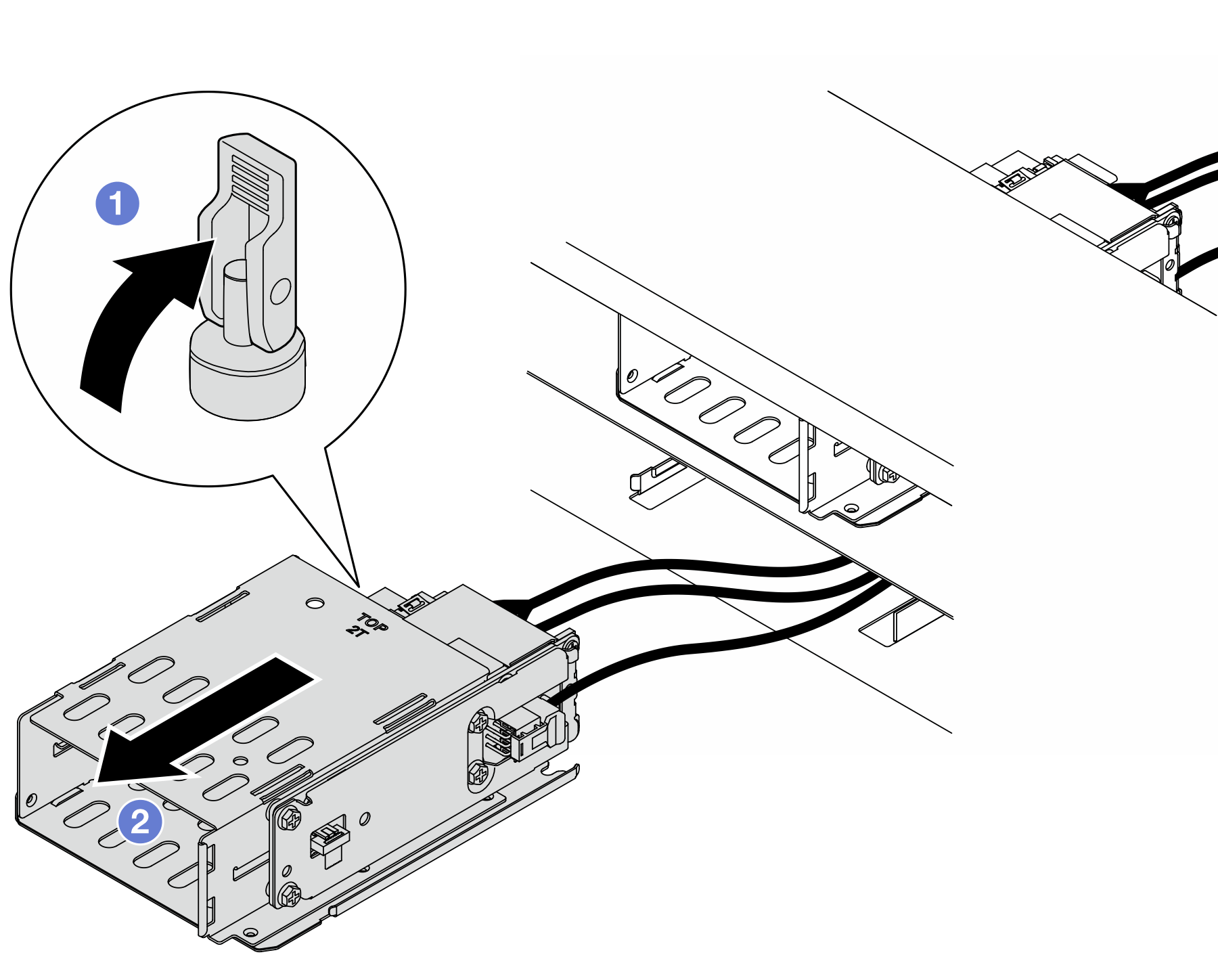

    그림 1. E3.S 2T 케이지 제거
    Removing the E3.S 2T cage
    1. 래치를 열어 케이지를 분리합니다.
    2. 드라이브 케이지를 섀시 밖으로 미십시오.
  3. 백플레인에서 전원 케이블을 분리하십시오.
  4. 케이지에서 백플레인을 제거하십시오.

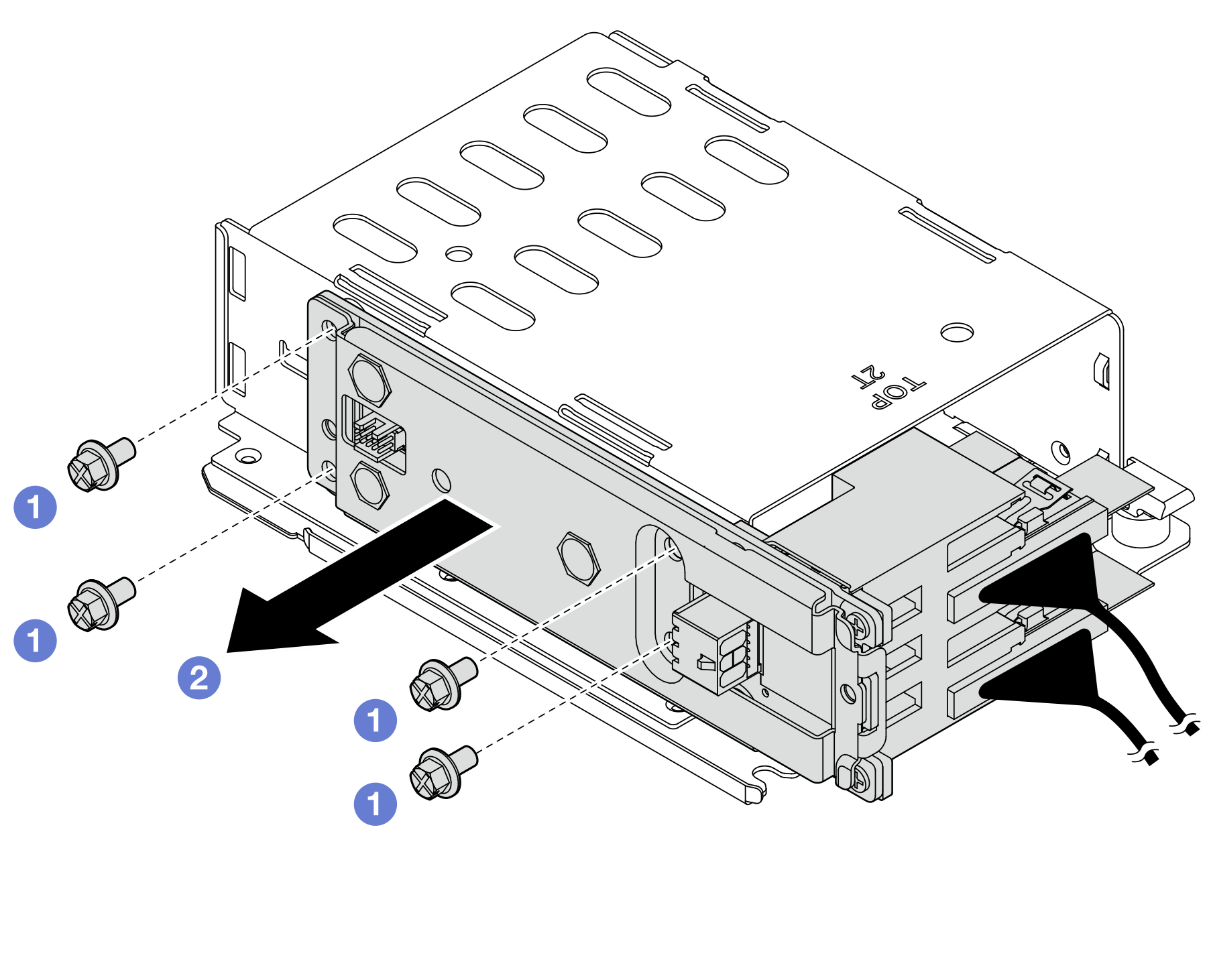

    그림 2. 백플레인 제거
    Removing the backplane
    1. 백플레인을 고정하는 나사 4개를 푸십시오.
    2. 케이지에서 백플레인을 밀어내십시오.
  5. 백플레인에서 신호 케이블을 분리하십시오.

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
