安裝 E3.S 熱抽換硬碟

請依照本節中的指示安裝 E3.S 熱抽換硬碟。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將裝有硬碟的防靜電保護袋與解決方案上任何未上漆的金屬表面接觸；然後，從保護袋中取出硬碟，將它放在防靜電表面上。

  • 在您從伺服器上卸下硬碟之前，請先確實儲存硬碟上的資料（特別是該硬碟屬於 RAID 陣列的一部分時）。

  • 為了避免損壞硬碟接頭，每當您安裝或卸下硬碟時，請確定伺服器上蓋已就定位且完全合上。

  • 為確保系統充分冷卻，每一個機槽中未安裝硬碟或機槽填充板時，操作伺服器的時間請勿超過 2 分鐘。

  • 對硬碟、硬碟控制器（包括整合在主機板上的控制器）、硬碟背板或硬碟纜線進行變更之前，請備份所有儲存在硬碟上的重要資料。

  • 在您卸下 RAID 陣列的任何元件（硬碟、RAID 卡等）之前，請先備份所有的 RAID 配置資訊。

下列注意事項說明伺服器支援的硬碟類型，以及安裝硬碟時，必須考量的其他資訊。如需支援的硬碟清單，請參閱 Lenovo ServerProven 網站。
  • 找到硬碟隨附的文件，除了本章的指示之外，還必須遵循隨附文件中的指示進行操作。
  • 蓋上或裝滿所有機槽、PCI 和 PCIe 插槽，可減少解決方案的電磁干擾 (EMI) 以及保持良好的散熱。當您安裝硬碟、PCI 或 PCIe 配接卡時，請保留從機槽卸下的 EMC 防護裝置和填充板或 PCI、PCIe 配接卡插槽蓋，以後需要卸下裝置時，即可派上用場。
  • 如需取得伺服器支援的選配裝置完整清單，請參閱 Lenovo ServerProven 網站。
  • 機槽都有編號，以指出安裝順序（從 0 開始）。有關機槽編號，請參閱正面圖。
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 如果已安裝 E3.S 擋板，請卸下 E3.S 擋板。
    1. 按下 E3.S 擋板上的按鈕以鬆開蓋板。
    2. 從伺服器卸下 E3.S 擋板。
    圖 1. 卸下 E3.S 擋板
    Removing the E3.S bezel
  2. 如果機槽中已安裝機槽填充板，請卸下硬碟填充板。拉動填充板上的鬆開拉桿，然後將其從伺服器中滑出。
    1. 捏住填充板上的鬆開卡榫。
    2. 將填充板從機槽中滑出。

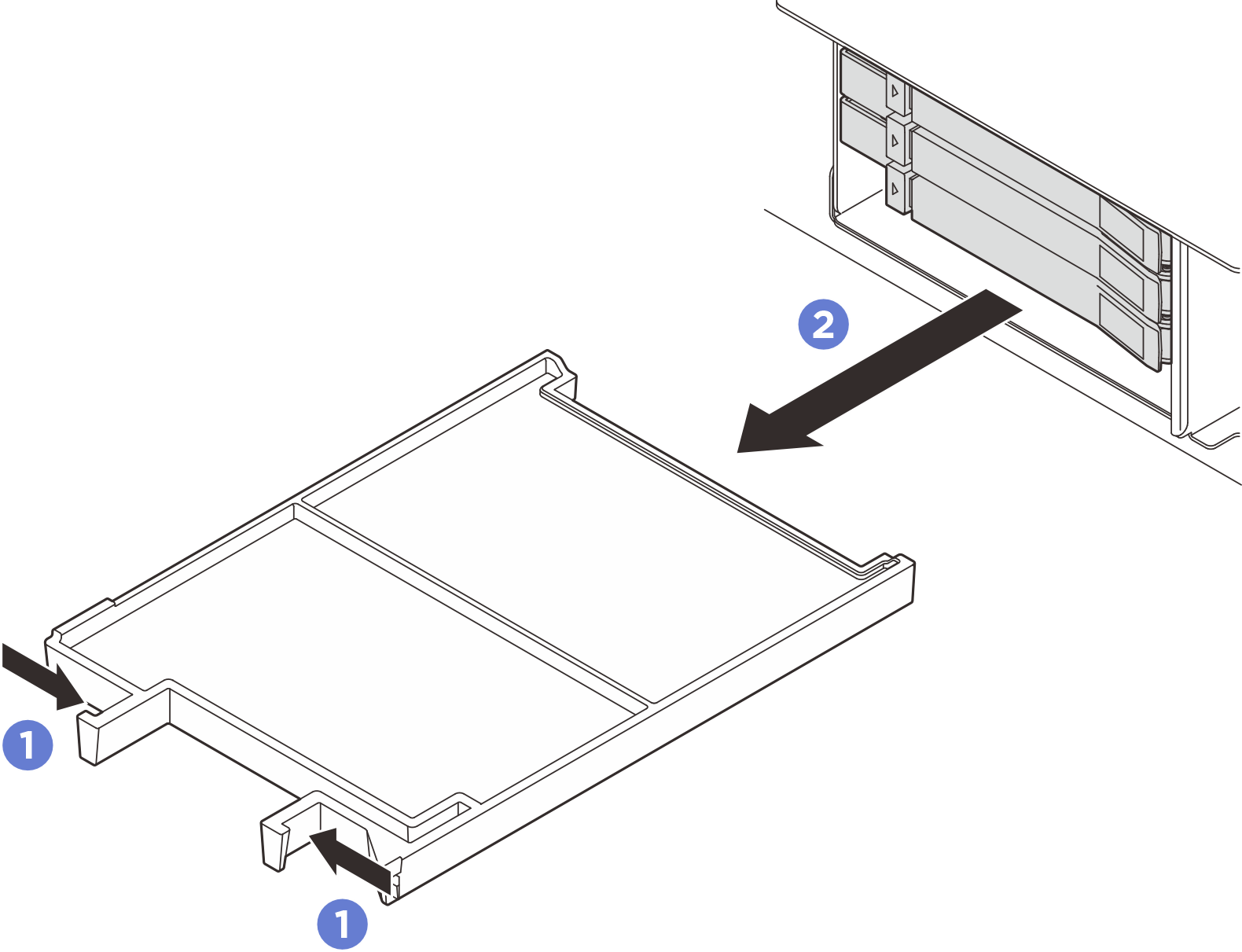

    圖 2. 卸下機槽填充板

  3. 安裝 E3.S 熱抽換硬碟。
    1. 確定硬碟把手處於打開的位置。然後，將硬碟與機槽中的導軌對齊，並輕輕將硬碟推入機槽內，直到硬碟停住。
    2. 將硬碟把手轉到完全關閉的位置，直到把手閂鎖發出喀擦聲。

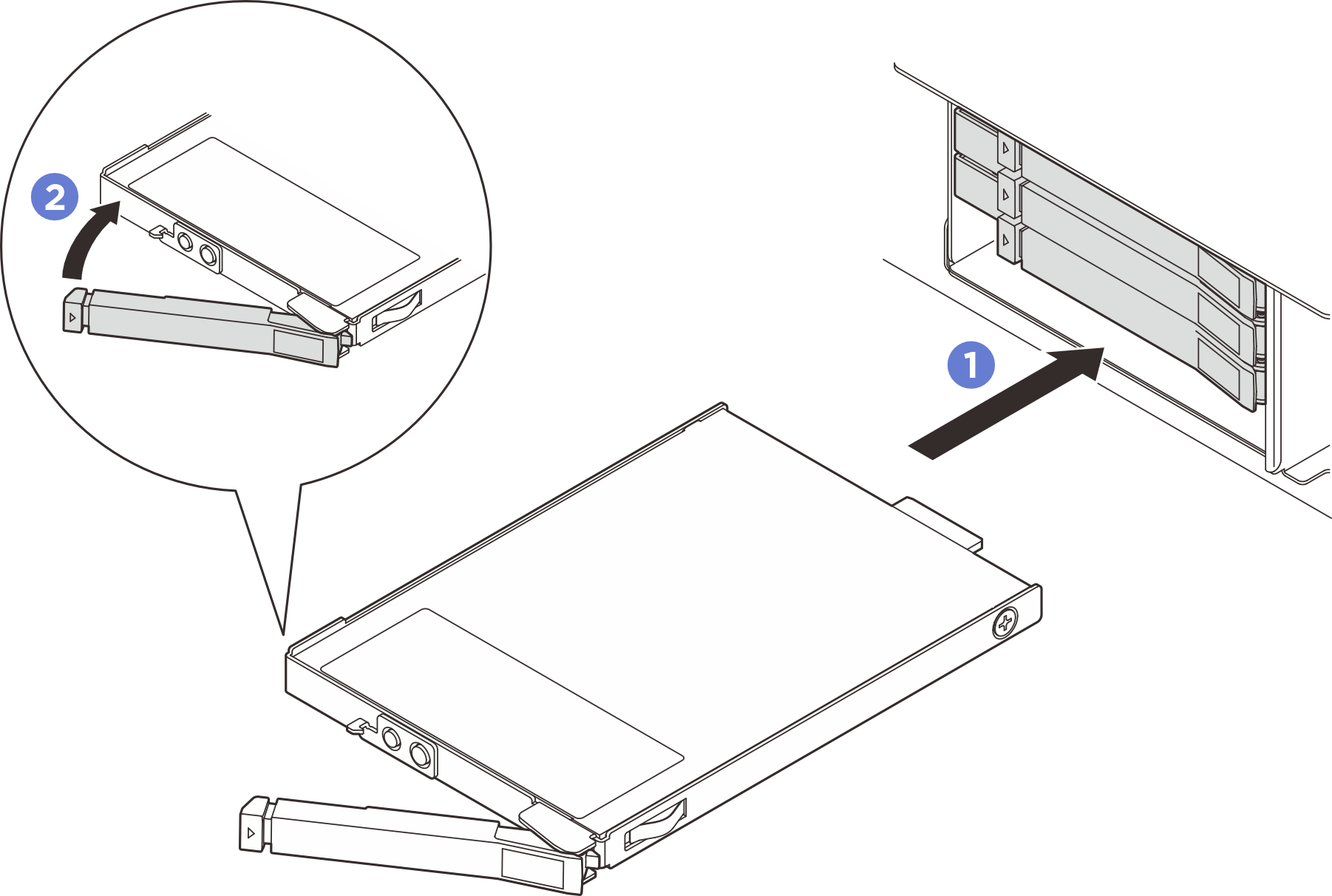

    圖 3. 安裝 E3.S 熱抽換硬碟
    Installing an E3.S hot-swap drive
  4. 如果有其他硬碟要安裝，請現在安裝；如果任何機槽空了，請用機槽填充板填補。

    • 如要安裝機槽填充板，請將其插入空機槽中，直到其穩固就定位為止。

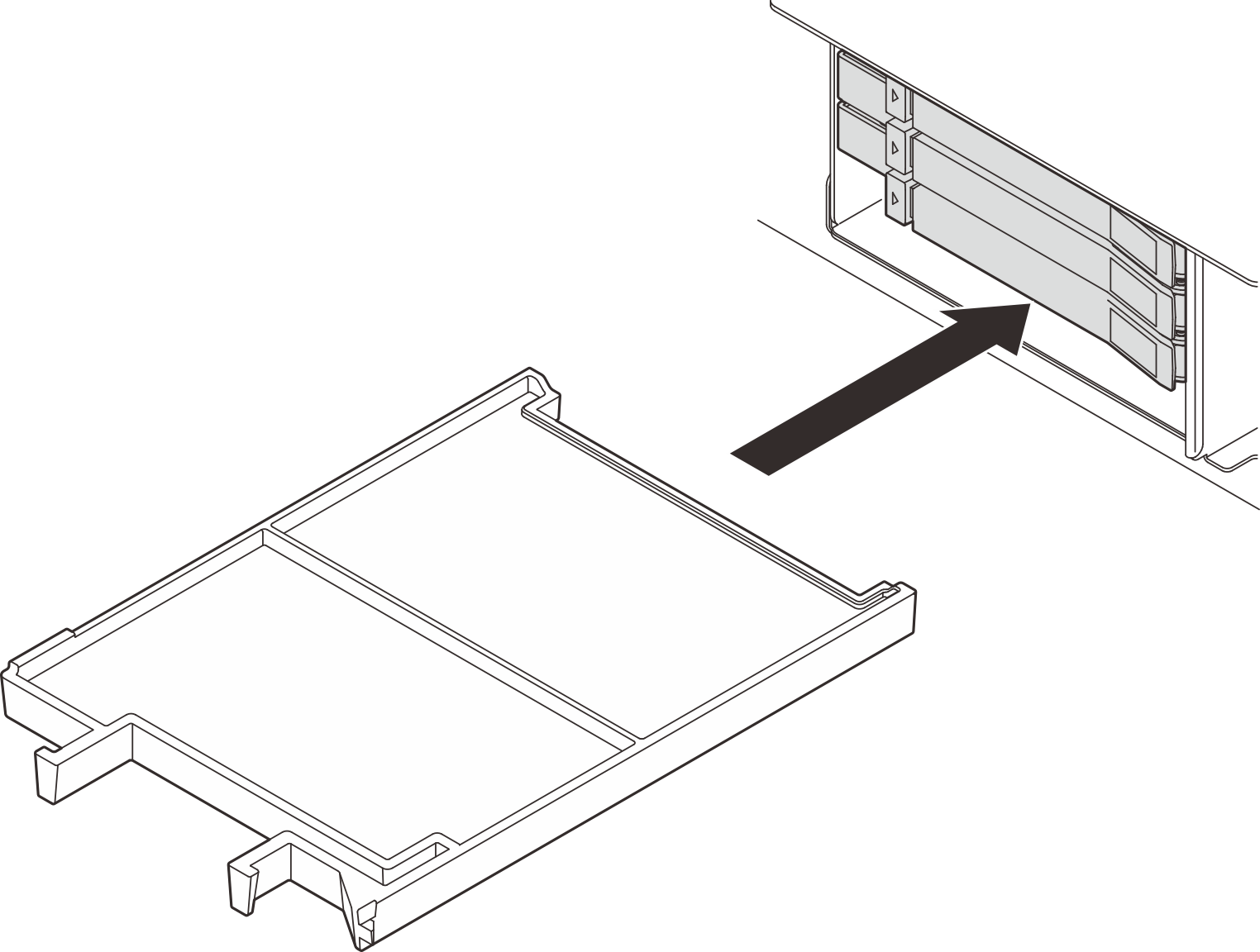

      圖 4. 安裝機槽填充板

  5. 檢查硬碟 LED，確認硬碟正常運作。

    • 如果黃色硬碟狀態 LED 保持亮起，表示硬碟故障且必須更換。

    • 如果綠色硬碟活動 LED 閃爍，表示硬碟運作中。

  6. 視配置而定，如有必要，請移除 E3.S 擋板的內板。
    註
    • 如果要覆蓋的空間已安裝 E3.S 1T 框架，應卸下 E3.S 擋板的內板。
    • 為了保持正常散熱和空氣流通，如果要覆蓋的空間未安裝 E3.S 1T 框架，則需要 E3.S 擋板的內板。
    1. 按下卡榫以鬆開內板。
    2. 將內板往遠離 E3.S 擋板的方向旋轉以將其卸下。

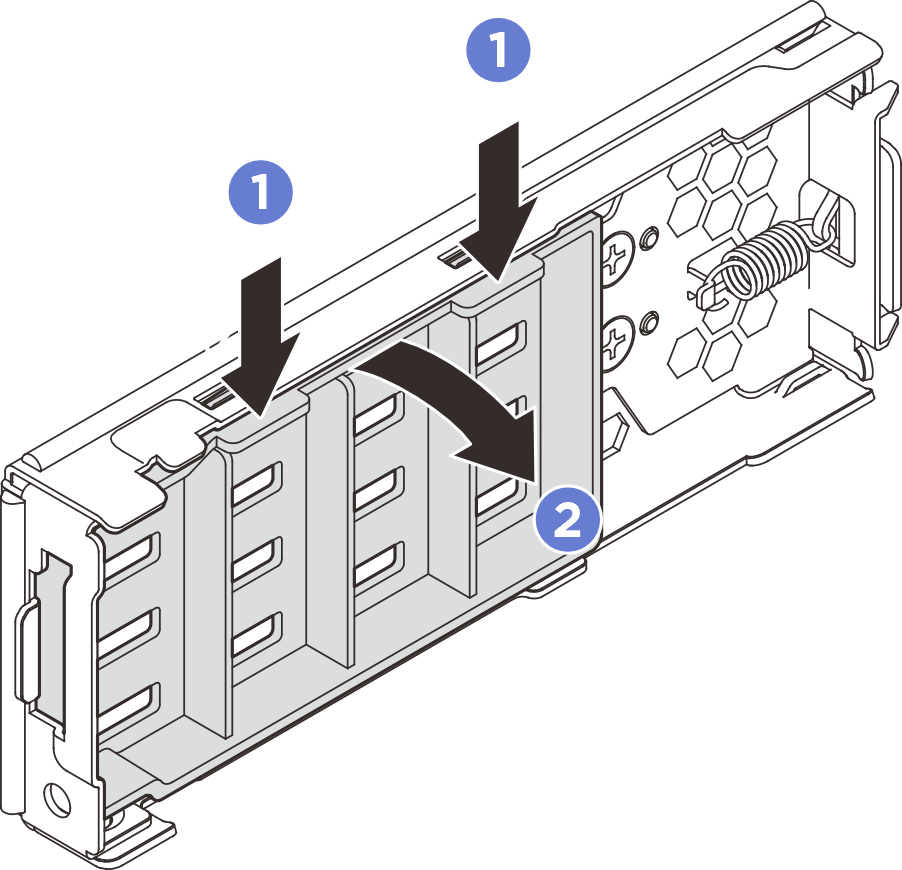

    圖 5. 卸下內板
    Removing the inner plate
  7. 將 E3.S 擋板重新安裝回伺服器。
    1. 將 E3.S 擋板插入插槽。
    2. 將 E3.S 擋板轉向伺服器，直至卡入定位。

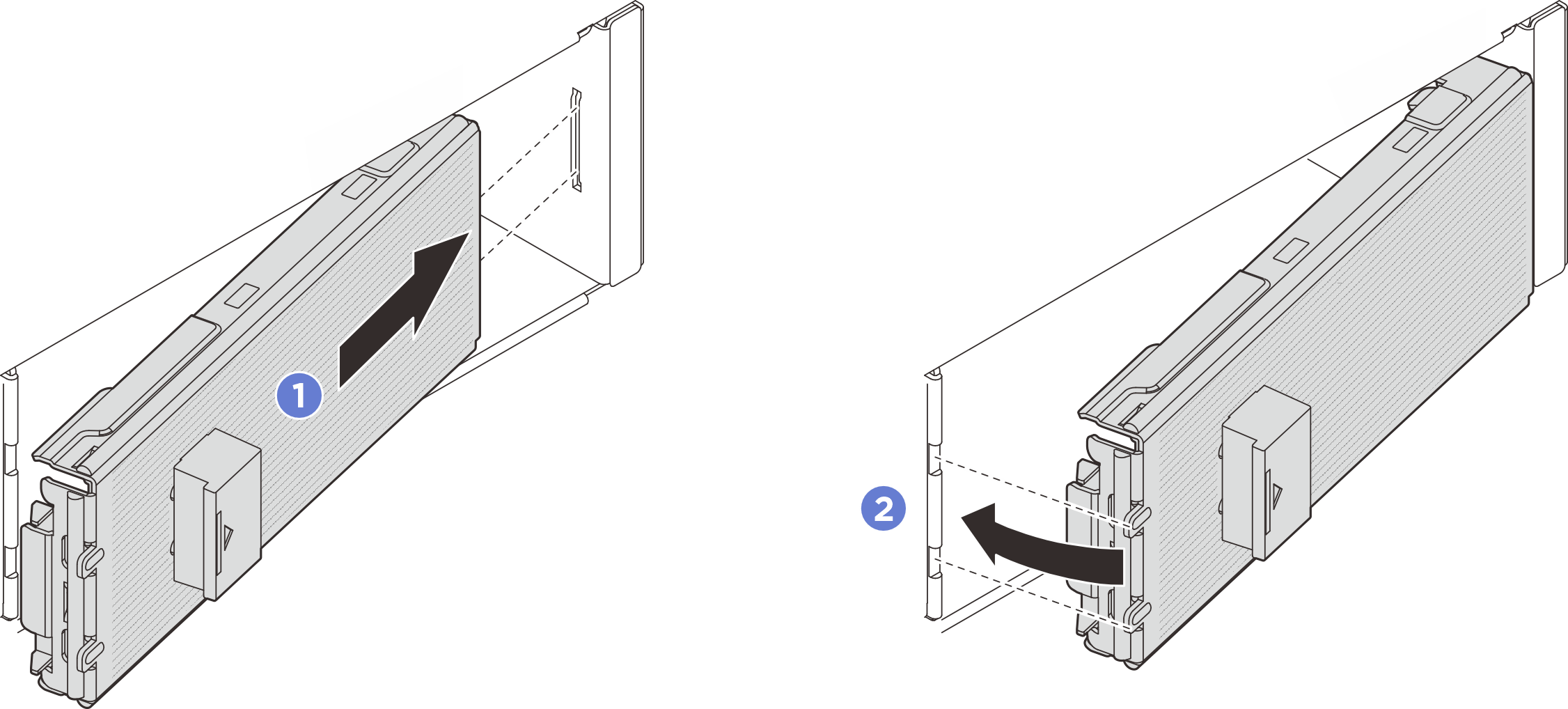

    圖 6. 安裝 E3.S 擋板
    Installing the E3.S bezel
    重要

    E3.S 擋板專為伺服器的適當 EMI 完整性而設計。配備 E3.S 硬碟的伺服器型號應一律在安裝了所有 E3.S 擋板的情況下運作。

在您完成之後

如果已針對 RAID 作業透過 ThinkSystem RAID 配接卡配置伺服器，則在安裝硬碟之後，您可能必須重新配置磁碟陣列。如需 RAID 作業的相關資訊，以及有關使用 ThinkSystem RAID 配接卡的完整指示，請參閱 ThinkSystem RAID 配接卡文件。
