Установка оперативно заменяемого диска E3.S

В этом разделе приведены инструкции по установке оперативно заменяемого диска E3.S.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Коснитесь антистатической упаковкой, в которой находится диск, любой неокрашенной металлической поверхности в решении, а затем извлеките диск из упаковки и разместите его на антистатической поверхности.

  • Перед извлечением диска из сервера сохраните имеющиеся на нем данные, особенно если диск входит в массив RAID.

  • Во избежание повреждения разъемов диска при каждой установке и каждом снятии диска убедитесь, что верхний кожух сервера установлен и полностью закрыт.

  • Чтобы обеспечить достаточное охлаждение системы, не используйте сервер в течение более двух минут без установленных во все отсеки дисков или заглушек.

  • Перед внесением изменений в диски, контроллеры дисков (включая контроллеры, встроенные в материнскую плату), объединительные панели дисков и кабели дисков создайте резервную копию всех важных данных, хранящихся на дисках.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Ниже указаны типы дисков, поддерживаемых сервером, и представлены другие сведения, которые необходимо принять во внимание при установке диска. Список поддерживаемых дисков см. в разделе Веб-сайт Lenovo ServerProven.
  • Найдите документацию, поставляемую с диском, и следуйте представленным в ней инструкциям, дополняющим инструкции в этой главе.
  • Защита от электромагнитных помех (ЭМП) и охлаждение решения обеспечиваются, когда все отсеки и гнезда PCI и PCIe закрыты или заняты. При установке диска или адаптера PCI/PCIe сохраните экран ЭМС и панель-заглушку из отсека или крышку гнезда адаптера PCI или PCIe на случай извлечения устройства впоследствии.
  • Полный список поддерживаемых дополнительных устройств для сервера см. по адресу Веб-сайт Lenovo ServerProven.
  • Отсеки для дисков имеют номера (начинающиеся с 0), которые указывают порядок установки. Сведения о нумерации отсеков для дисков см. в разделе Вид спереди.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

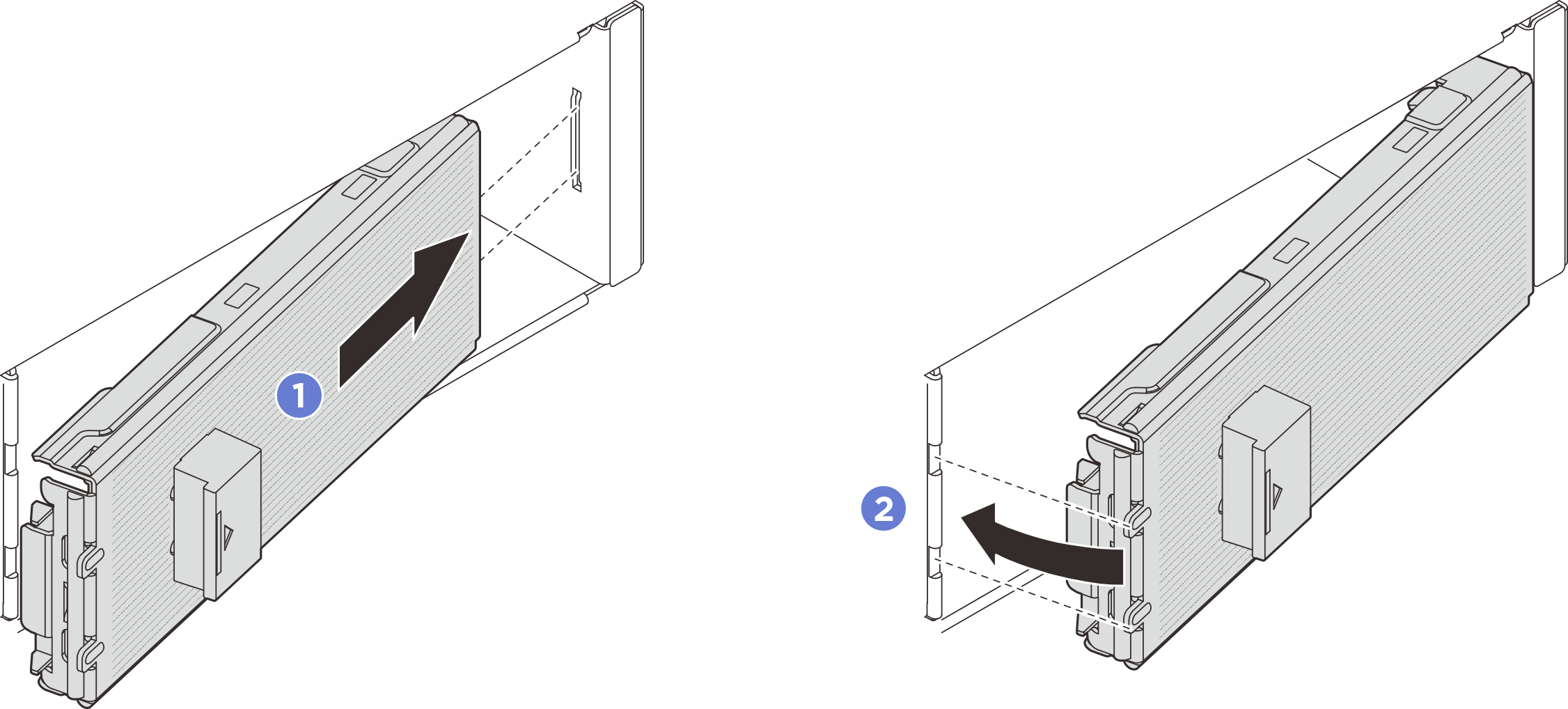

  1. Если установлена панель E3.S, снимите панель E3.S.
    1. Нажмите кнопку на панели E3.S, чтобы отсоединить кожух.
    2. Снимите панель E3.S с сервера.
    Рис. 1. Снятие панели E3.S
    Removing the E3.S bezel

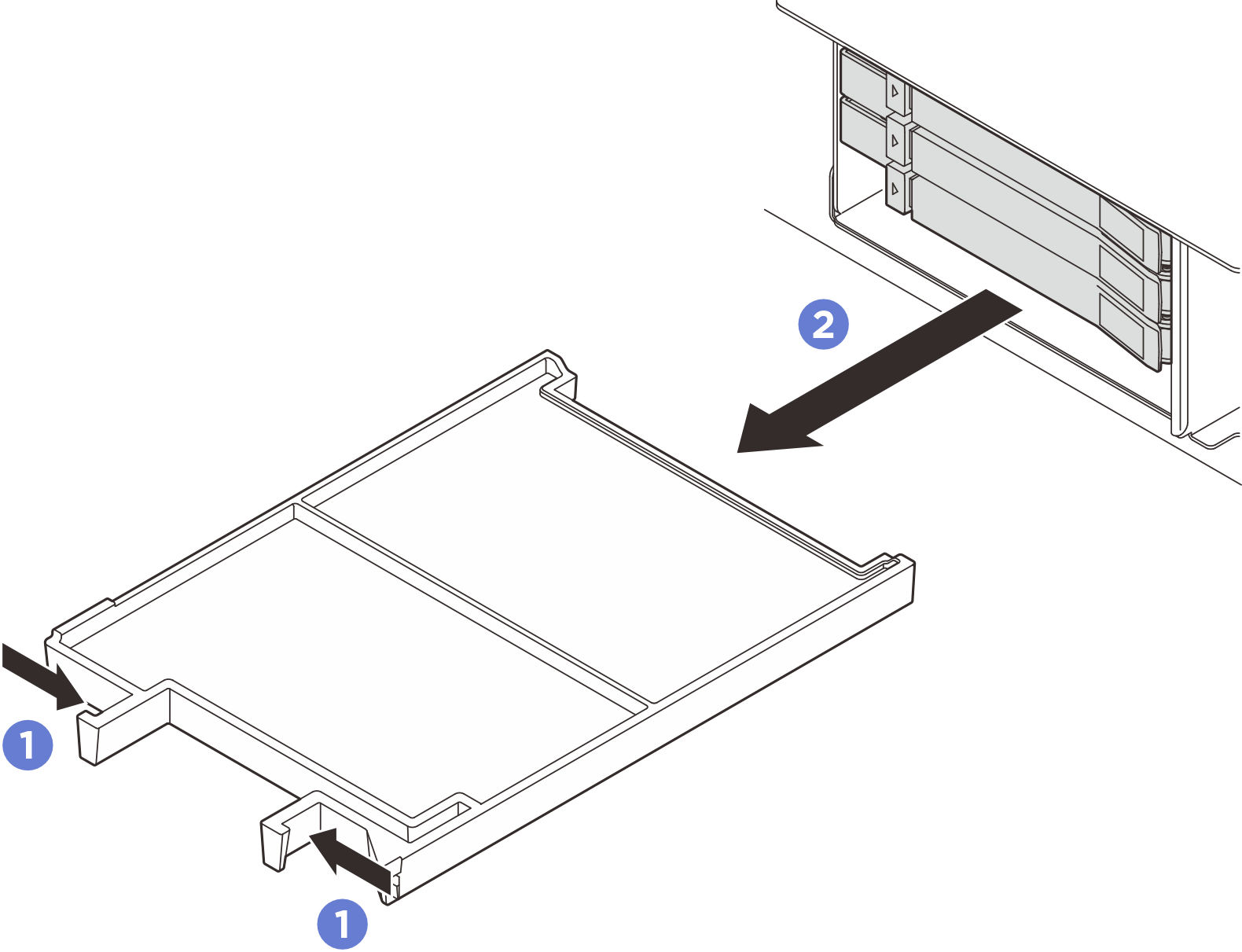

  2. Если в отсеке установлена заглушка, снимите ее. Потяните рычаг разблокировки на заглушке и извлеките ее из сервера.
    1. Сожмите язычки на заглушке.
    2. Вытащите заглушку из отсека.
    Рис. 2. Снятие заглушки отсека

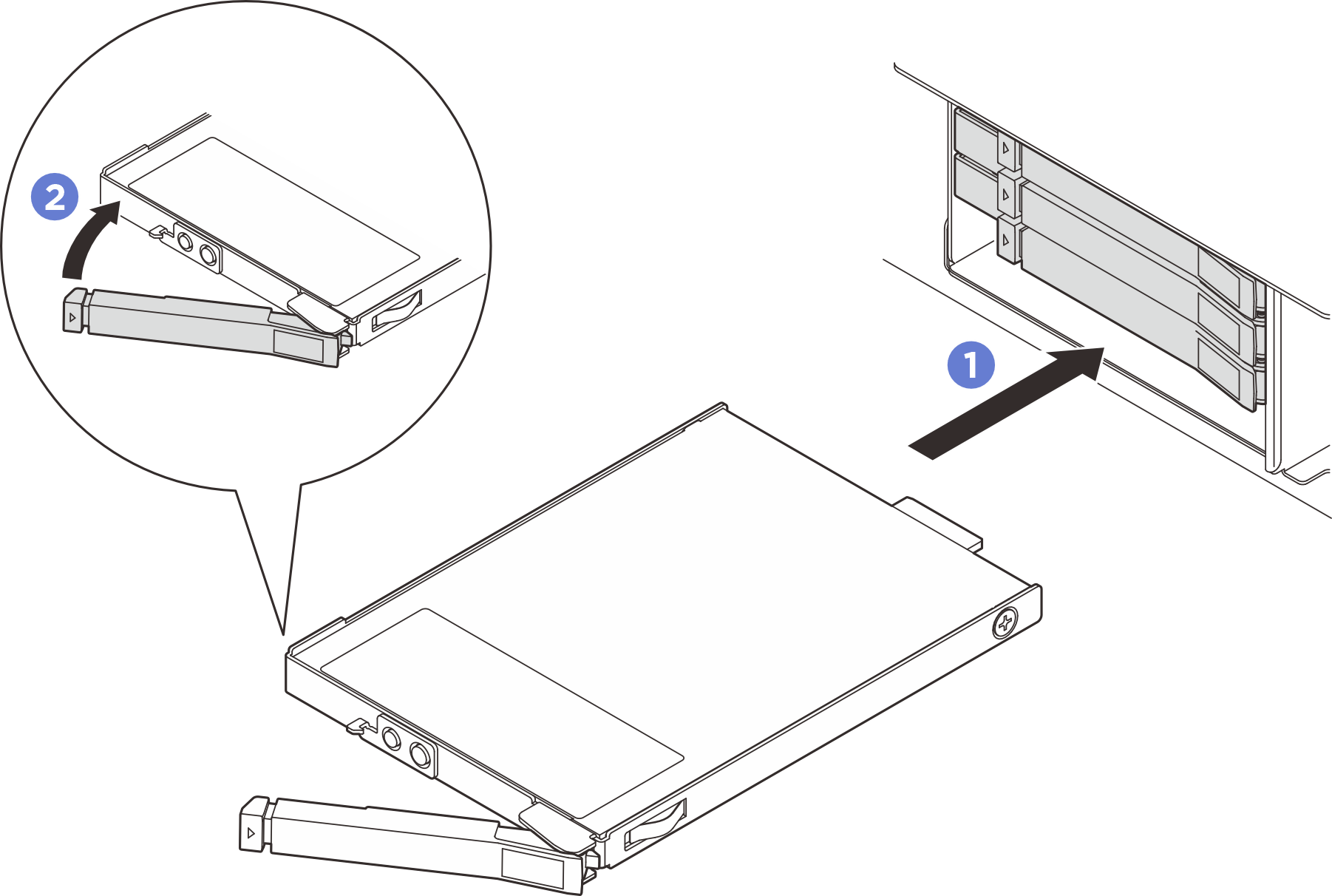

  3. Установите оперативно заменяемый диск E3.S.
    1. Убедитесь, что ручка диска находится в открытом положении. Затем совместите диск с направляющими в отсеке и аккуратно вставьте его в отсек до упора.
    2. Установите ручку диска в полностью закрытое положение, повернув ее до щелчка.
    Рис. 3. Установка оперативно заменяемого диска E3.S
    Installing an E3.S hot-swap drive

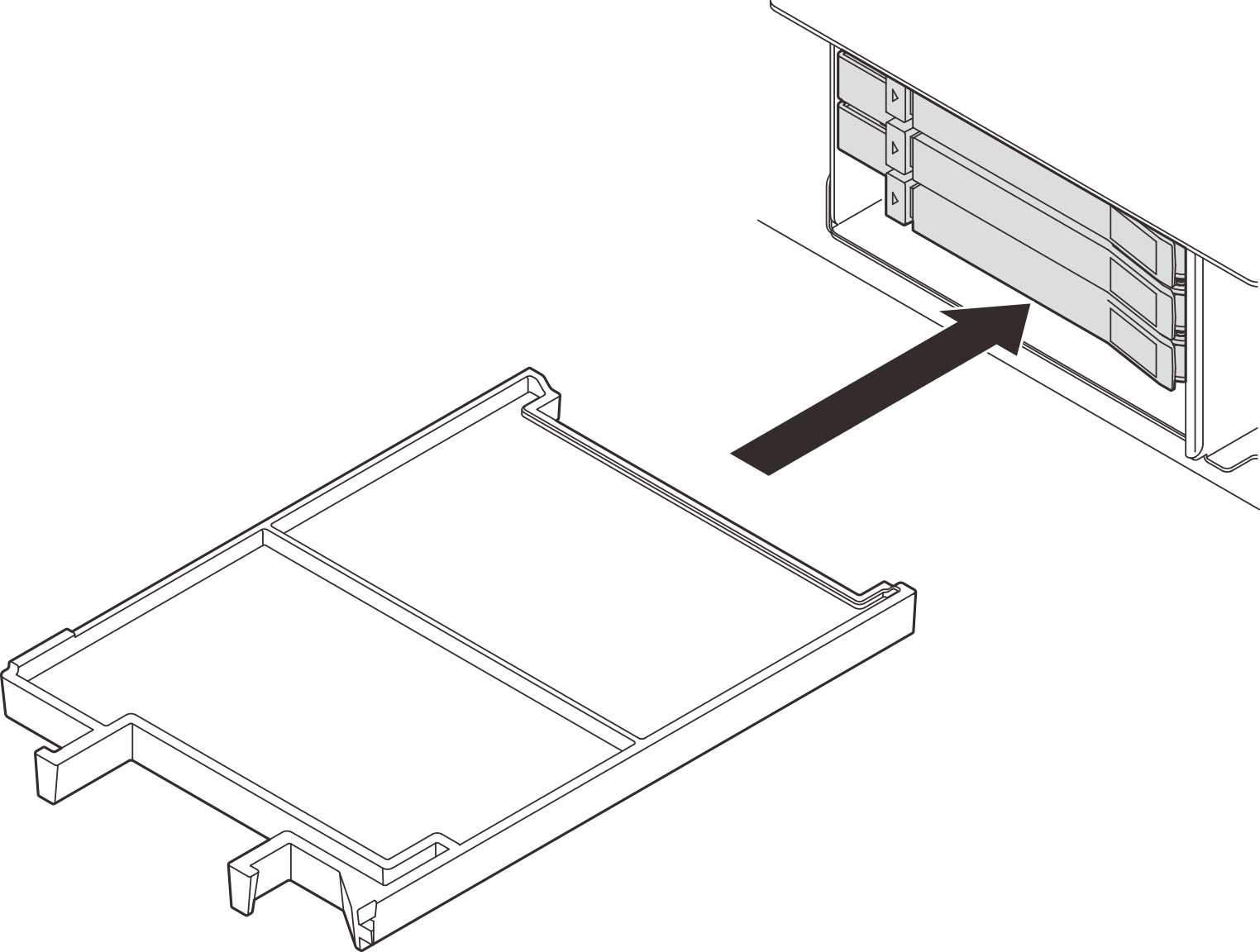

  4. Если требуется установить дополнительные диски, сделайте это сейчас. Если какой-либо отсек остался пустым, установите в него заглушку отсека.

    • Чтобы установить заглушку отсека, вставьте ее в пустой отсек до упора.

      Рис. 4. Установка заглушки отсека

  5. Посмотрите на индикаторы диска, чтобы убедиться в правильности его работы.

    • Если желтый индикатор состояния диска постоянно горит, диск неисправен и его необходимо заменить.

    • Если зеленый светодиодный индикатор работы диска мигает, диск работает нормально.

  6. В зависимости от конфигурации, если необходимо, снимите внутреннюю пластину панели E3.S.
    Прим.
    • Когда пространство, которое нужно покрыть, имеет установленный отсек E3.S 1T, внутреннюю пластину панели E3.S следует снять.
    • Для обеспечения надлежащего охлаждения и воздушного потока, когда пространство, которое нужно покрыть, не имеет установленного отсека E3.S 1T, требуется внутренняя пластина панели E3.S.

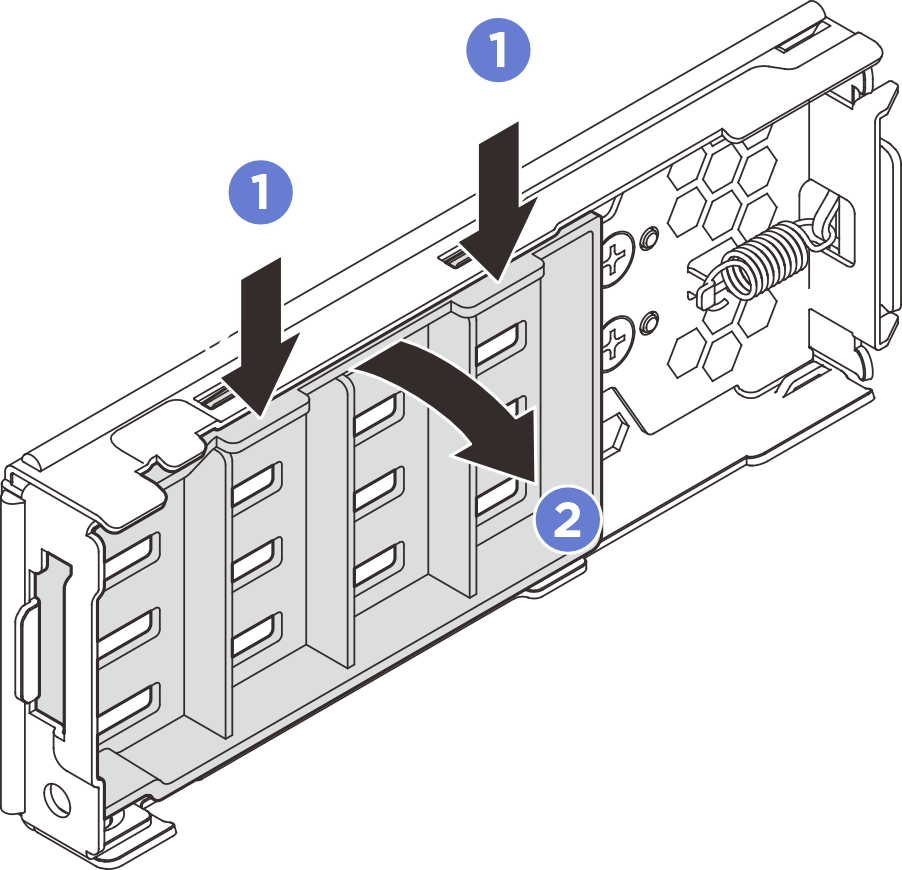

    1. Нажмите на язычки, чтобы отсоединить внутреннюю пластину.
    2. Поверните внутреннюю пластину в сторону от панели E3.S, чтобы снять ее.
    Рис. 5. Снятие внутренней пластины
    Removing the inner plate
  7. Переустановите панель E3.S обратно на сервер.
    1. Вставьте панель E3.S в гнездо.
    2. Поверните панель E3.S в сторону сервера до щелчка.
    Рис. 6. Установка панели E3.S
    Installing the E3.S bezel
    Важное замечание

    Панель E3.S предназначена для обеспечения надлежащей защиты сервера от электромагнитных помех. Модели серверов с дисками E3.S должны всегда работать со всеми установленными панелями E3.S.

После завершения

Если сервер настроен для работы с массивом RAID с использованием адаптера RAID ThinkSystem, после установки жестких дисков, возможно, придется перенастроить дисковые массивы. См. документацию по адаптеру RAID ThinkSystem для получения дополнительных сведений о работе с массивом RAID и полных инструкций по использованию адаптера RAID ThinkSystem.
