Rimozione della scheda I/O di sistema

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda I/O di sistema.

Informazioni su questa attività

Importante

• Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

• Quando si rimuovono i moduli di memoria, etichettare il numero di slot di ciascun modulo di memoria, rimuovere quindi tutti i moduli di memoria dalla scheda del processore e metterli da parte su una superficie antistatica per la reinstallazione.

• Quando si scollegano i cavi, annotare i cavi e i connettori a cui è collegato il cavo e utilizzare l'elenco di controllo per il cablaggio, una volta installato il nuovo assieme della scheda di sistema.

Attenzione

• Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Avvertenza

Componenti mobili pericolosi. Tenere lontani dita e altre parti del corpo.

Avvertenza

I dissipatori di calore e i processori potrebbero essere molto caldi. Spegnere il server e attendere alcuni minuti per lasciare raffreddare il server prima di rimuovere il relativo coperchio.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Registrare tutte le informazioni sulla configurazione del sistema, come gli indirizzi IP, i VPD (Vital Product Data), il tipo di macchina, il modello, il numero di serie, l'UUID (Universally Unique Identifier) e il tag asset del server di Lenovo XClarity Controller.
   2. Salvare la configurazione di sistema su un dispositivo esterno con Lenovo XClarity Essentials.
   3. Salvare il log eventi di sistema sul supporto esterno.
   4. Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
   5. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
   6. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
   7. Se il server è dotato di un deflettore d'aria oppure di un telaio centrale o posteriore, rimuoverlo.

      • Rimozione del deflettore d'aria

      • Rimozione dei backplane dell'unità e del telaio dell'unità centrali

      • Sostituzione del backplane dell'unità e del telaio dell'unità posteriori

   8. Prendere nota dei punti in cui i cavi si collegano all'assieme della scheda di sistema e quindi scollegare tutti i cavi.
      Attenzione

      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
   9. Rimuovere i seguenti componenti installati sull'assieme della scheda di sistema e conservarli in un luogo sicuro e antistatico.

      • Rimozione dell'alloggiamento della ventola del sistema

      • Rimozione di un modulo di memoria (solo per la sostituzione della scheda del processore)

      • Rimozione di un dissipatore di calore

      • Rimozione di un processore

      • Rimozione della batteria CMOS (solo per la sostituzione della scheda del processore)

      • Rimozione di un assieme verticale posteriore

      • Rimozione del modulo OCP posteriore

   10. Estrarre delicatamente le unità di alimentazione. Verificare che siano scollegati dall'assieme della scheda di sistema.
2. Rimuovere l'assieme della scheda di sistema.
   Figura 1. Rimozione dell'assieme della scheda di sistema






   1. Sollevare contemporaneamente le due maniglie.
   2. Far scorrere l'assieme della scheda di sistema verso la parte anteriore dello chassis, finché non si blocca.
   3. Inclinare e sollevare l'assieme della scheda di sistema per estrarlo dallo chassis.

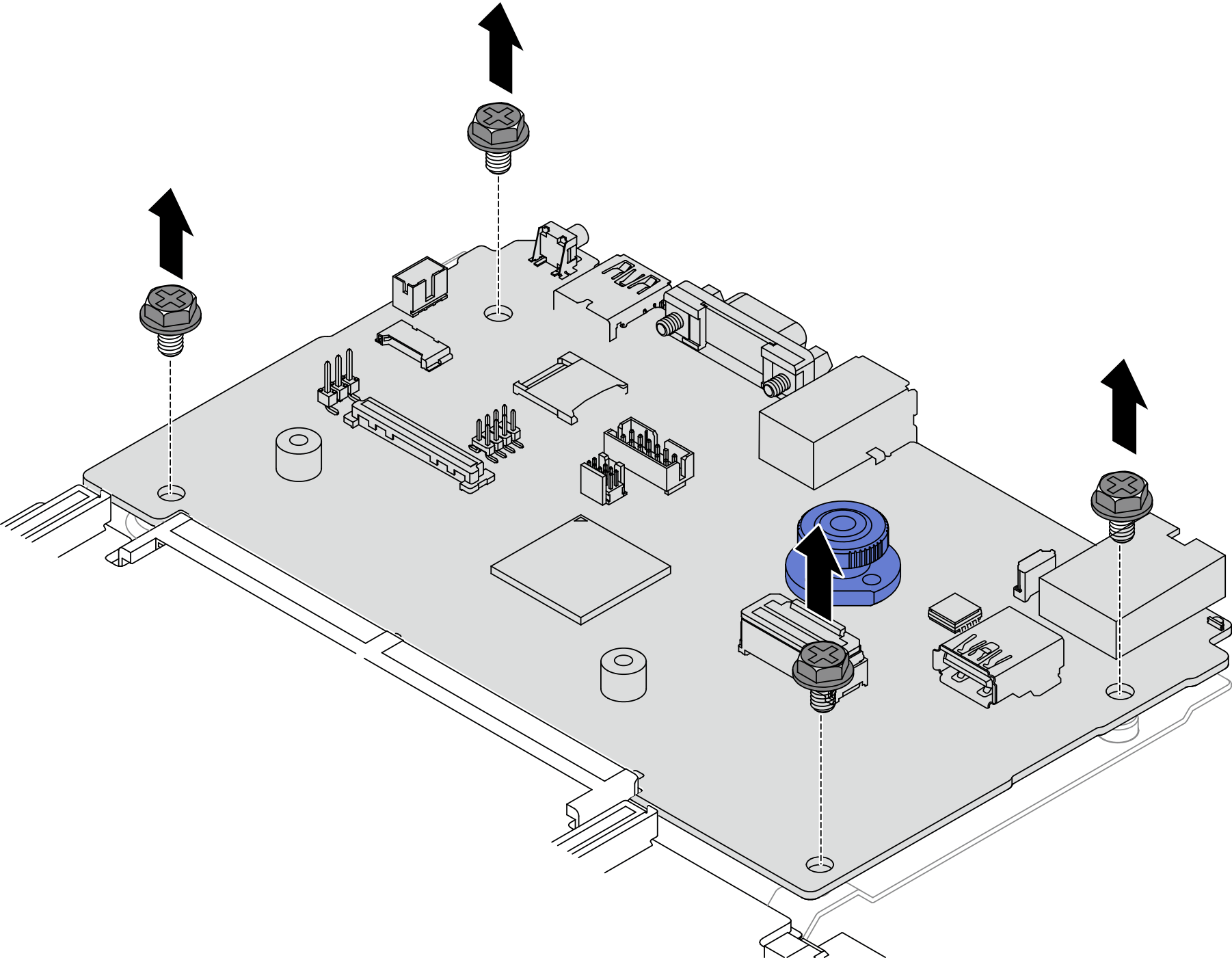

3. Rimuovere le viti che fissano la scheda I/O di sistema.
   Figura 2. Separazione delle viti

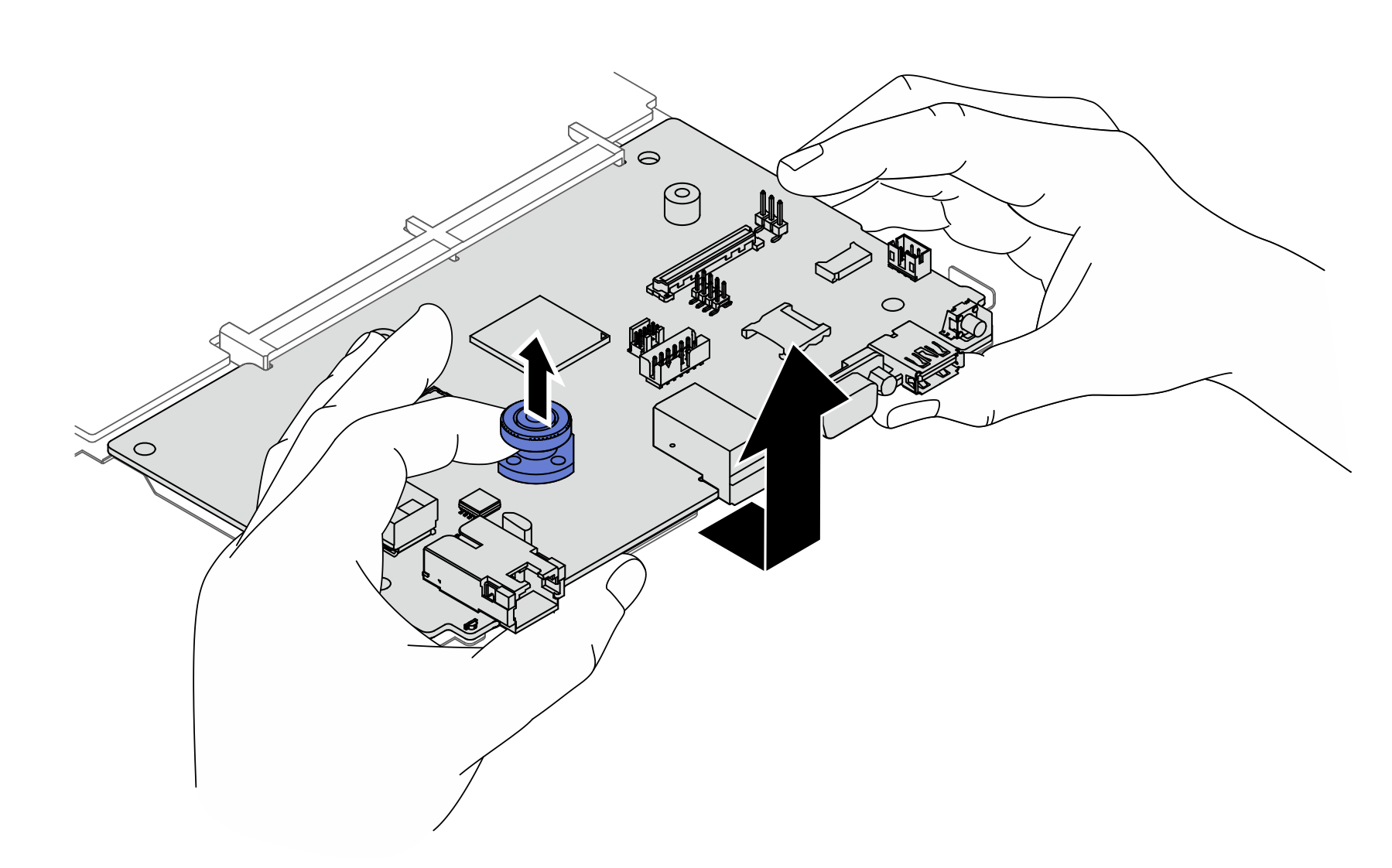

4. Separare la scheda I/O di sistema dalla scheda del processore.
   1. Agganciare l'indice sinistro alla manopola e sollevarla.
   2. Posizionare entrambi i pollici sotto il bordo della scheda I/O di sistema, appoggiarli alla piastra di supporto in metallo e sollevare il bordo di circa 3-6 gradi.
   3. Tenendo i pollici ben saldi per opporre resistenza, usare l'indice sinistro per allontanare la scheda I/O di sistema dalla scheda del processore. Quindi sollevare la scheda I/O di sistema.
   Nota

   Per evitare danni alla scheda I/O di sistema, procedere nel modo seguente:

   • Durante l'estrazione utilizzare la mano destra per guidare e stabilizzare la scheda I/O di sistema, impedendone la rotazione.

   • Dopo averla tirata, assicurarsi che il contatto dorato della scheda I/O di sistema si trovi a meno di 10 mm di distanza dallo slot sulla scheda del processore. Ciò evita danni alla scheda I/O di sistema causati dallo sfregamento contro la piastra di supporto in metallo.

   Figura 3. Separazione della scheda I/O di sistema dalla scheda del processore
