ถอดแผง I/O ระบบ

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแผง I/O แผงระบบ

เกี่ยวกับงานนี้

สำคัญ

• งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ

• เมื่อถอดโมดูลหน่วยความจำ ให้ติดป้ายหมายเลขช่องเสียบบนโมดูลหน่วยความจำแต่ละโมดูล แล้วถอดโมดูลหน่วยความจำทั้งหมดออกจากแผงโปรเซสเซอร์ แล้ววางไว้ด้านข้างพื้นผิวที่มีการป้องกันไฟฟ้าสถิต เพื่อรอการติดตั้งกลับ

• เมื่อถอดสาย ให้ทำรายการของสายแต่ละสาย แล้วบันทึกขั้วต่อที่ต่อสายนั้น และใช้บันทึกดังกล่าวเป็นรายการตรวจสอบการเดินสายหลังจากติดตั้งส่วนประกอบแผงระบบใหม่แล้ว

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ข้อควรระวัง

ชิ้นส่วนเคลื่อนไหวที่เป็นอันตราย ระวังอย่ายื่นนิ้วมือหรือส่วนต่างๆ ของร่างกายเข้าไปใกล้

ข้อควรระวัง

ตัวระบายความร้อนและโปรเซสเซอร์อาจร้อนมาก ปิดเซิร์ฟเวอร์ และรอสักพักเพื่อให้เซิร์ฟเวอร์เย็นลงก่อนที่จะถอดฝาครอบเซิร์ฟเวอร์

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. บันทึกข้อมูลการกำหนดค่าระบบทั้งหมด เช่น ที่อยู่ IP ของ Lenovo XClarity Controller, ข้อมูลผลิตภัณฑ์ที่สำคัญ และประเภทเครื่อง, หมายเลขรุ่น, หมายเลขประจำเครื่อง, ตัวระบุที่ไม่ซ้ำแบบสากล และแอสเซทแท็กของเซิร์ฟเวอร์
   2. บันทึกการกำหนดค่าระบบไปยังอุปกรณ์ภายนอกด้วย Lenovo XClarity Essentials
   3. บันทึกระบบบันทึกเหตุการณ์ไปยังสื่อภายนอก
   4. ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
   5. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
   6. ถอดฝาครอบด้านบน ดู ถอดฝาครอบด้านบน
   7. หากเซิร์ฟเวอร์ของคุณมาพร้อมแผ่นกั้นลม ตัวครอบกลาง หรือตัวครอบด้านหลัง ให้ถอดออกก่อน

      • ถอดแผ่นกั้นลม

      • ถอดตัวครอบไดรฟ์กลางและแบ็คเพลนไดรฟ์

      • การเปลี่ยนแบ็คเพลนไดรฟ์ด้านหลังและตัวครอบไดรฟ์

   8. บันทึกตำแหน่งของสายที่เชื่อมต่อกับส่วนประกอบแผงระบบ แล้วจึงถอดสายทั้งหมดออก
      ข้อควรสนใจ

      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
   9. ถอดส่วนประกอบใดๆ ต่อไปนี้ที่ติดตั้งบนส่วนประกอบแผงระบบ และเก็บไว้ในพื้นที่ที่ป้องกันไฟฟ้าสถิตและมีความปลอดภัย:

      • ถอดตัวครอบพัดลมระบบ

      • ถอดโมดูลหน่วยความจำ (เฉพาะการเปลี่ยนแผงโปรเซสเซอร์เท่านั้น)

      • ถอดตัวระบายความร้อน

      • ถอดโปรเซสเซอร์

      • ถอดแบตเตอรี่ CMOS (เฉพาะการเปลี่ยนแผงโปรเซสเซอร์เท่านั้น)

      • ถอดส่วนประกอบตัวยกด้านหลัง

      • ถอดโมดูล OCP ด้านหลัง

   10. ดึงชุดแหล่งจ่ายไฟออกเล็กน้อย ตรวจสอบให้แน่ใจว่าได้ถอดออกจากส่วนประกอบแผงระบบแล้ว
2. ถอดส่วนประกอบแผงระบบ
   รูปที่ 1. การถอดส่วนประกอบแผงระบบ






   1. ยกที่จับสำหรับยกทั้งสองตัวขึ้นพร้อมกัน
   2. เลื่อนส่วนประกอบแผงระบบไปทางด้านหน้าของตัวเครื่องจนกว่าจะหยุด
   3. เอียงและยกส่วนประกอบแผงระบบออกจากตัวเครื่อง
3. ถอดสกรูที่ยึดแผง I/O ระบบ

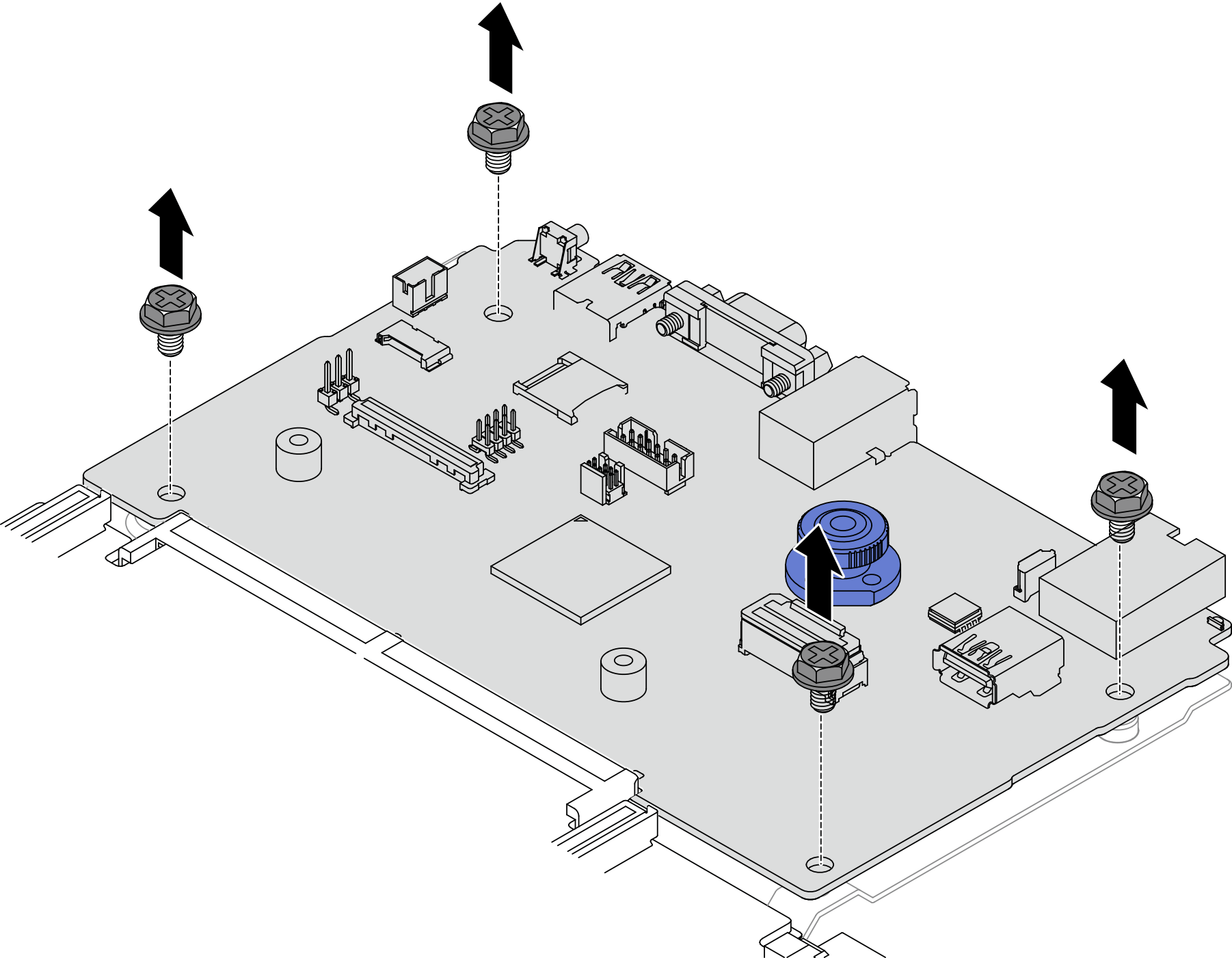

   รูปที่ 2. การแยกสกรู






4. แยกแผง I/O ระบบออกจากแผงโปรเซสเซอร์
   1. ใช้นิ้วชี้ซ้ายเกี่ยวพลันเจอร์แล้วยกขึ้น
   2. วางหัวแม่มือทั้งสองข้างไว้ใต้ขอบของแผง I/O ระบบ แล้วค้ำกับแผ่นโลหะที่รองรับ จากนั้นยกขอบขึ้นประมาณ 3 ถึง 6 องศา
   3. ขณะค้ำหัวแม่มือไว้เพื่อให้เกิดแรงต้าน ใช้นิ้วชี้ซ้ายดึงแผง I/O ระบบออกจากแผงโปรเซสเซอร์ จากนั้น ยกแผง I/O ระบบขึ้น
   หมายเหตุ

   เพื่อป้องกันความเสียหายต่อแผง I/O ระบบ โปรดตรวจสอบสิ่งต่อไปนี้:

   • ขณะดึงออก ให้ใช้มือขวาช่วยประคองและยึดแผง I/O ระบบไว้เพื่อป้องกันไม่ให้หมุน

   • หลังจากดึงออกแล้ว ให้ตรวจสอบว่าขั้วต่อชุบทองของแผงวงจรระบบ I/O อยู่ห่างจากช่องเสียบบนแผงประมวลผลไม่เกิน 10 มิลลิเมตร วิธีนี้ช่วยป้องกันความเสียหายต่อแผง I/O ระบบที่เกิดจากการเสียดสีกับแผ่นโลหะที่รองรับ

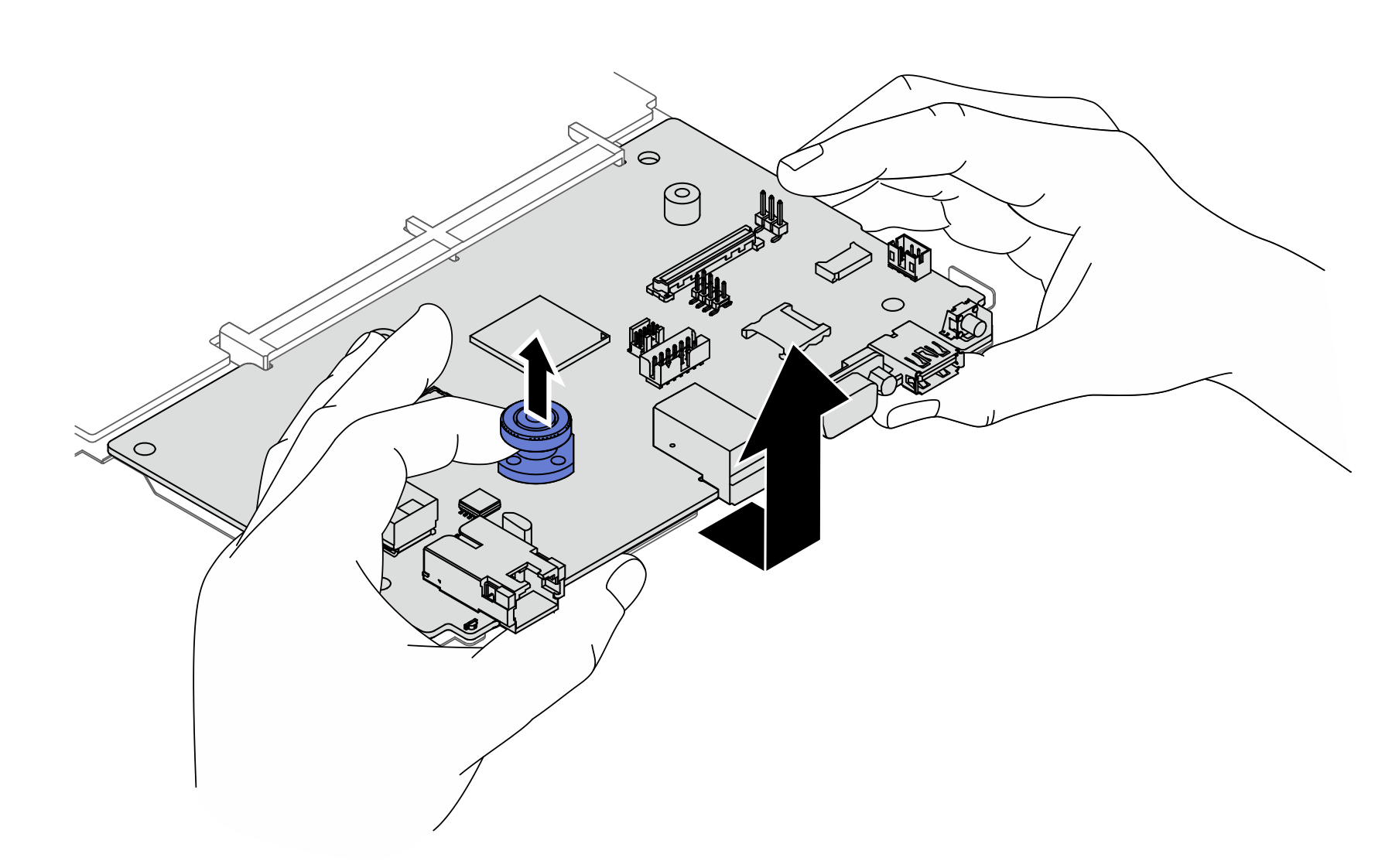

   รูปที่ 3. การแยกแผง I/O ระบบออกจากแผงโปรเซสเซอร์
