Netzkabelführung für den DPU-Adapter

In diesem Abschnitt wird die Netzkabelführung für den DPU-Adapter beschrieben.

Wählen Sie je nach Position des DPU-Adapters den entsprechenden Kabelführungsplan aus der folgenden Tabelle aus.
DPU-Adapter auf PCIe Steckplatz 2DPU-Adapter auf PCIe Steckplatz 1

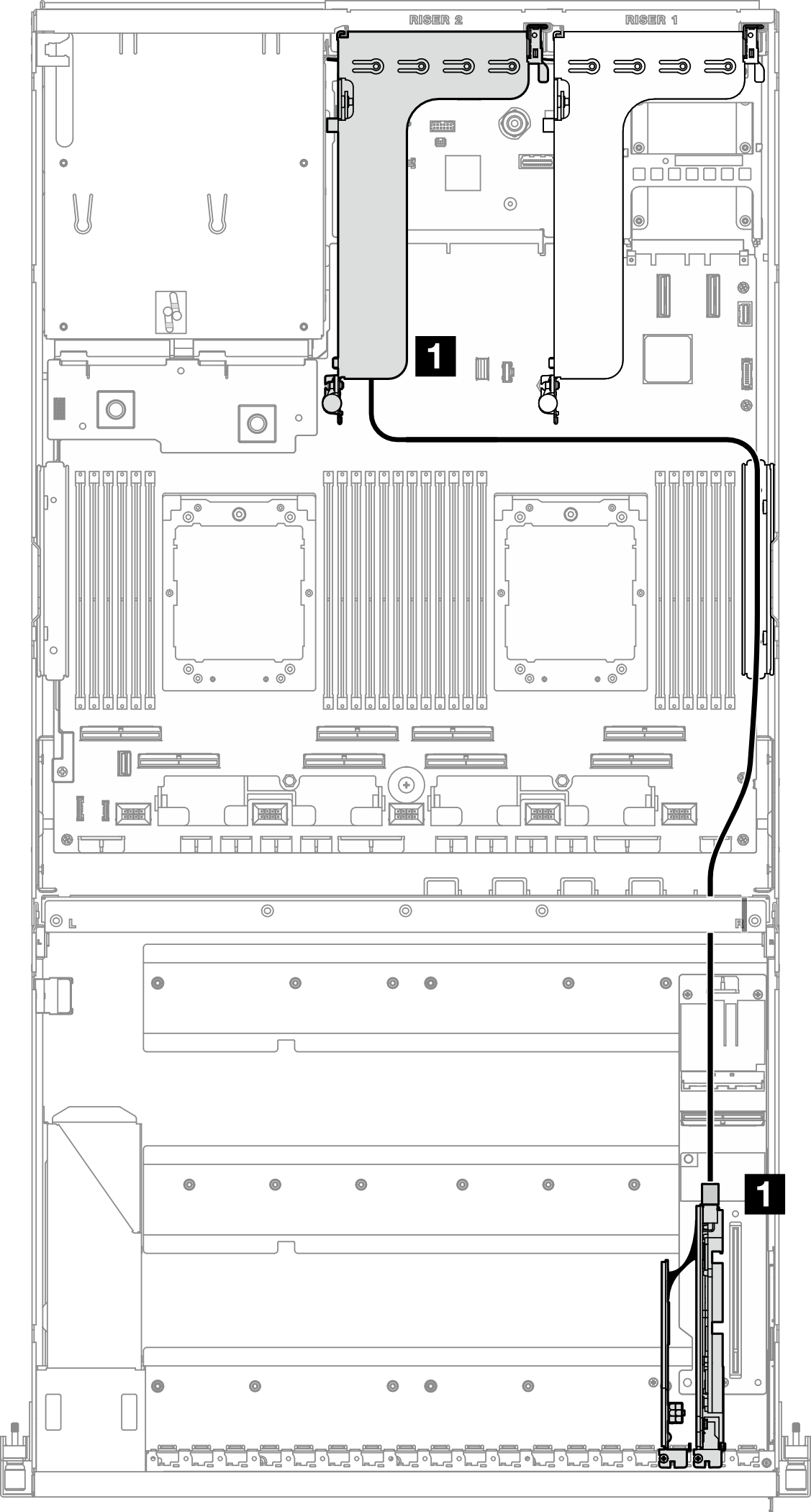

Abbildung 1. Netzkabelführung für den DPU-Adapter
DPU adapter power cable routing
Abbildung 2. Netzkabelführung für den DPU-Adapter
DPU adapter power cable routing
KabelVomZu
1DPU-Adapter auf PCIe Steckplatz 1 oder 2: NetzteilanschlussPCIe-Adapterkarte 1 oder 2: Netzteilanschluss
