Instradamento dei cavi di alimentazione per gli adattatori DPU

Utilizzare questa sezione per comprendere l'instradamento dei cavi di alimentazione per gli Adattatore DPU.

In base alla posizione dell'adattatore DPU, selezionare il percorso di instradamento corrispondente nella tabella che segue.
Adattatore DPU sullo slot PCIe 2Adattatore DPU sullo slot PCIe 1

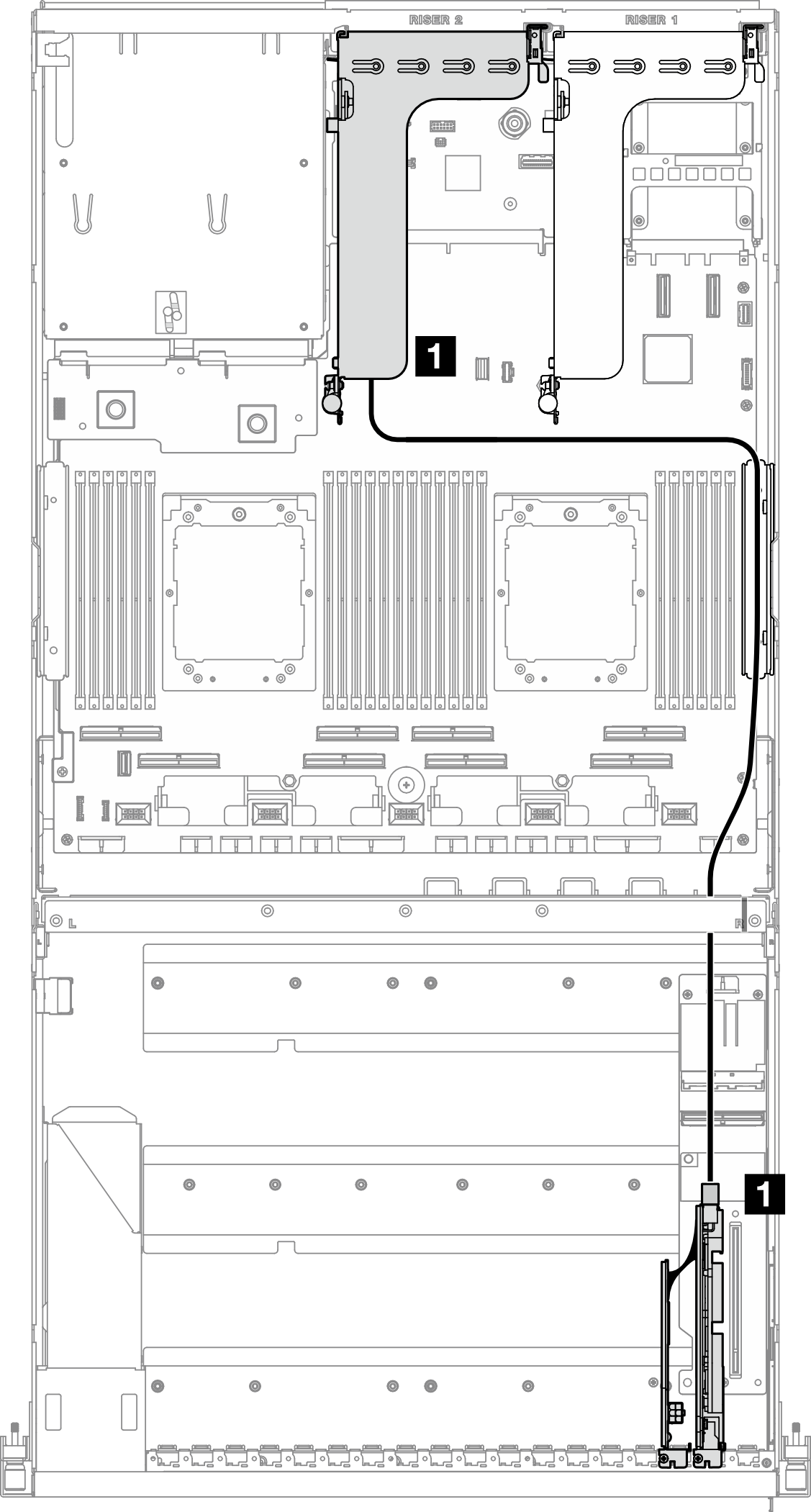

Figura 1. Instradamento dei cavi di alimentazione per gli adattatori DPU
DPU adapter power cable routing
Figura 2. Instradamento dei cavi di alimentazione per gli adattatori DPU
DPU adapter power cable routing
CavoDaA
1Adattatore DPU sullo slot PCIe 1 o 2: connettore di alimentazioneScheda verticale PCIe 1 o 2: Connettore di alimentazione
