DPU アダプターの電源ケーブル配線

このセクションでは、DPU アダプター の電源ケーブル配線について説明します。

DPU アダプターの位置に基づいて、対応する配線計画を選択します。

前面 I/O 拡張ボード上​

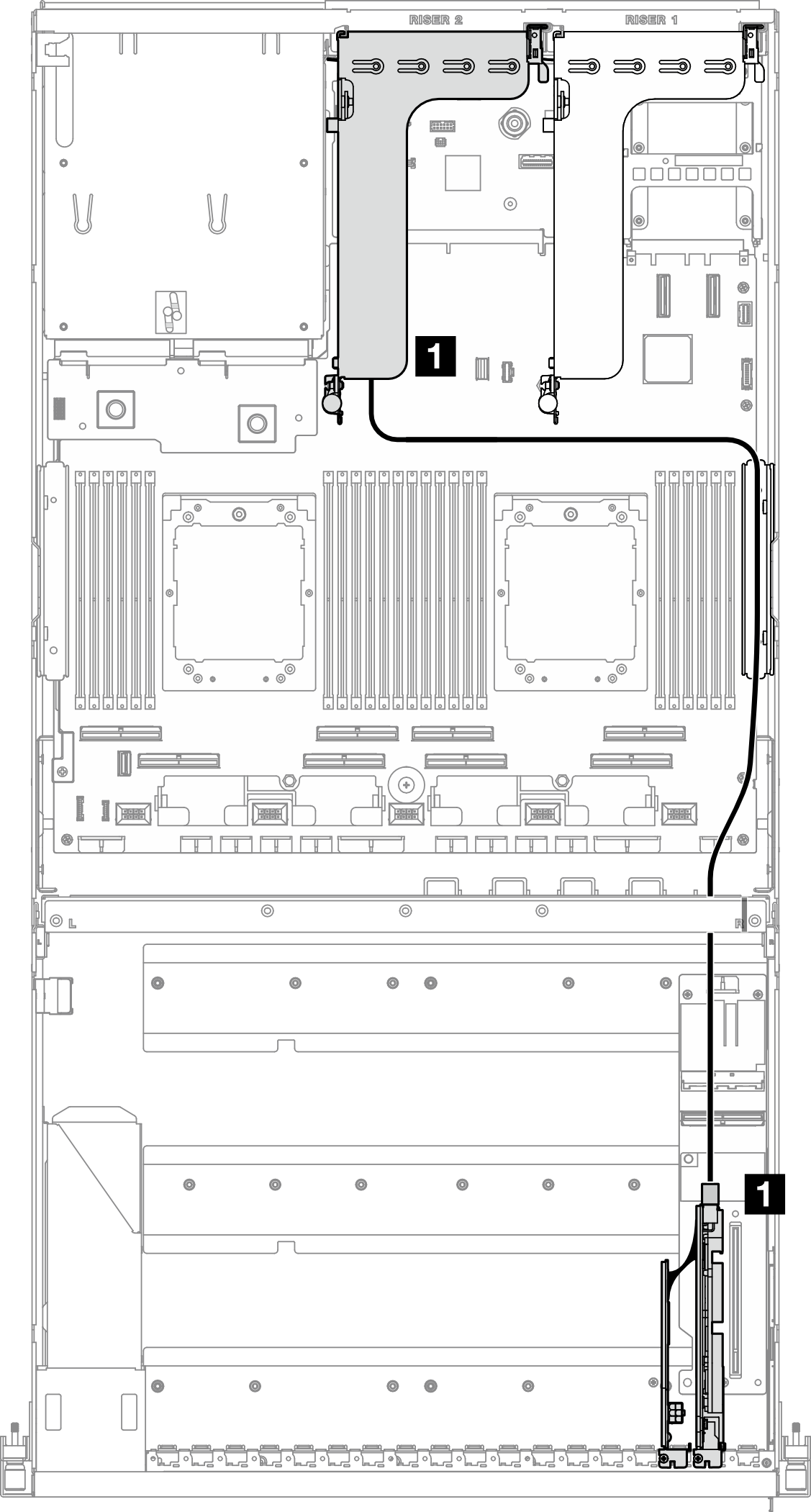

図 1. DPU アダプターの電源ケーブル配線
DPU adapter power cable routing
ケーブル始点終点
1DPU アダプター: 電源コネクターPCIe ライザー 1: 電源コネクター

PCIe ライザー 1 上​

図 2. DPU アダプター用電源ケーブル配線
Power cable routing for the DPU adapter
ケーブル始点終点
1DPU アダプター: 電源コネクターPCIe ライザー 1: 電源コネクター
