DPU 配接卡電源線佈線

使用本節瞭解 DPU 配接卡的電源線佈線。

根據 DPU 配接卡的位置,從下表中選取對應的佈線路徑。
PCIe 插槽 2 上的 DPU 配接卡PCIe 插槽 1 上的 DPU 配接卡

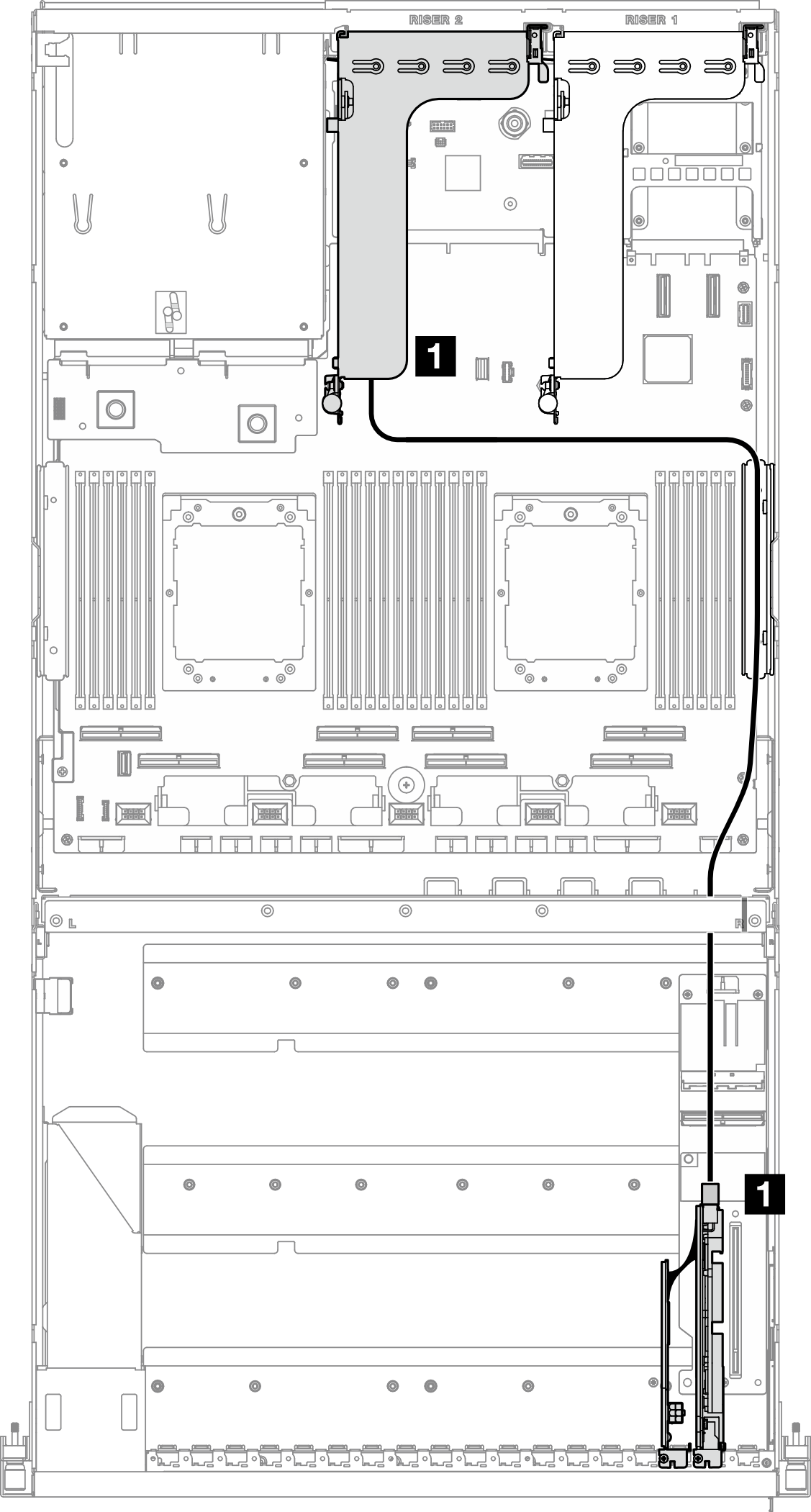

圖 1. DPU 配接卡電源線佈線
DPU adapter power cable routing
圖 2. DPU 配接卡電源線佈線
DPU adapter power cable routing
纜線
1PCIe 插槽 1 或 2 上的 DPU 配接卡:電源接頭PCIe 擴充卡 1 或 2:電源接頭
