GPU 配電板纜線佈線

使用本節瞭解 GPU 配電板的纜線佈線。

直接 GPU 配電板配置 - 配置 3、4、22、23、36 和 37​

表 1. 直接 GPU 配電板纜線佈線

纜線	從	到
1	GPU 配電板（右側）：電源接頭	主機板組件：PCIe 配電板接頭
2	GPU 配電板（右側）：MCIO 接頭 A 和 B	主機板組件：PCIe 接頭 1
3	GPU 配電板（右側）：MCIO 接頭 C 和 D	主機板組件：PCIe 接頭 3
4	GPU 配電板（左側）：電源接頭	主機板組件：PCIe 配電板接頭
5	GPU 配電板（左側）：MCIO 接頭 A 和 B	主機板組件：PCIe 接頭 5
6	GPU 配電板（左側）：MCIO 接頭 C 和 D	主機板組件：PCIe 接頭 7

已切換的 GPU 配電板配置（多主機）- 配置 6、24、38 和 39​

表 2. 已切換的 GPU 配電板纜線佈線（多主機）

纜線	從	到
1	GPU 配電板（右側）：電源接頭 1 和 2	主機板組件：PCIe 配電板接頭
2	GPU 配電板（右側）：MCIO 接頭 B	主機板組件：PCIe 接頭 1
3	GPU 配電板（右側）：MCIO 接頭 A	主機板組件：PCIe 接頭 3
4	GPU 配電板（左側）：電源接頭 1 和 2	主機板組件：PCIe 配電板接頭
5	GPU 配電板（左側）：MCIO 接頭 B	主機板組件：PCIe 接頭 5
6	GPU 配電板（左側）：MCIO 接頭 A	主機板組件：PCIe 接頭 7

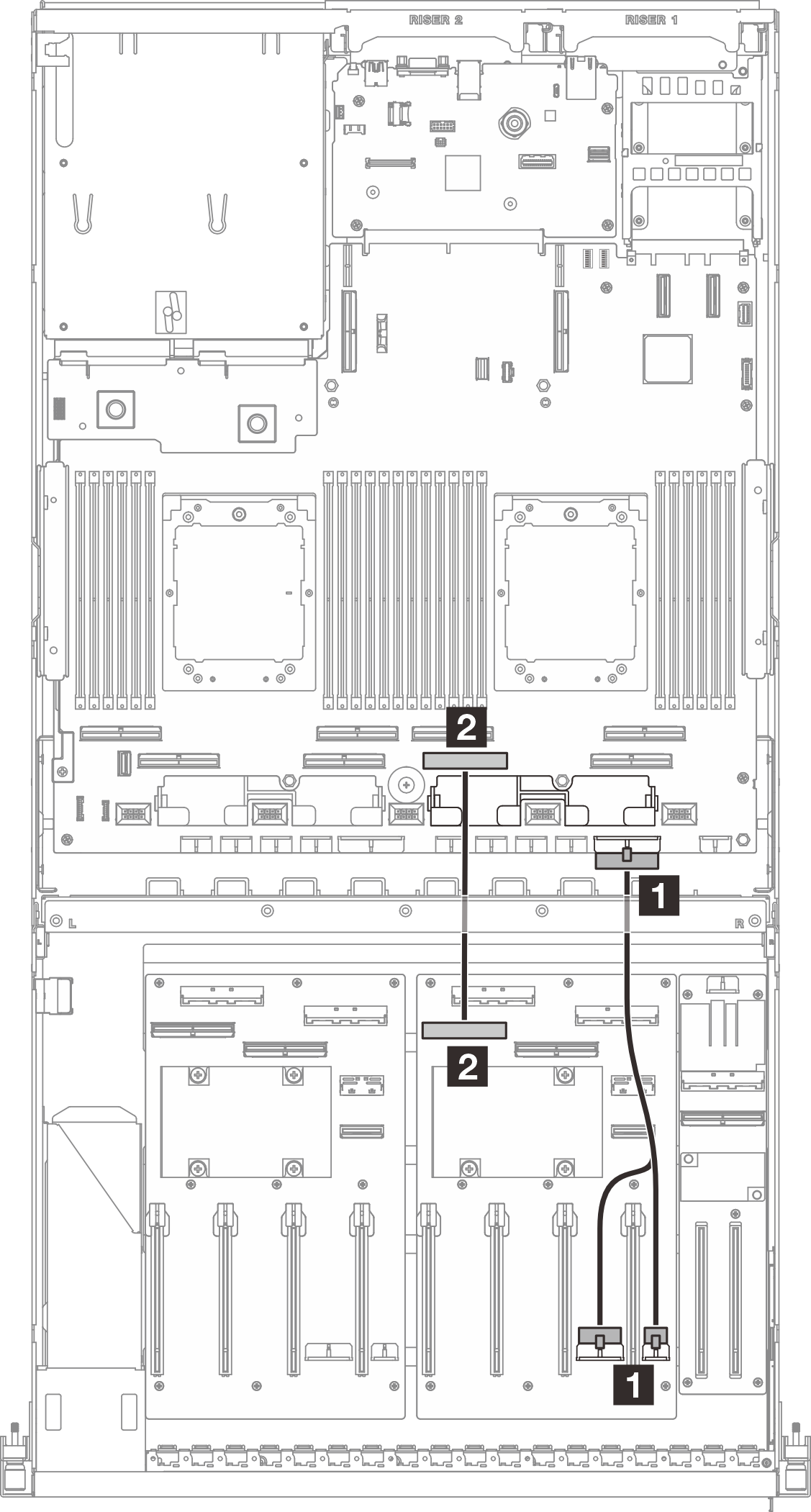

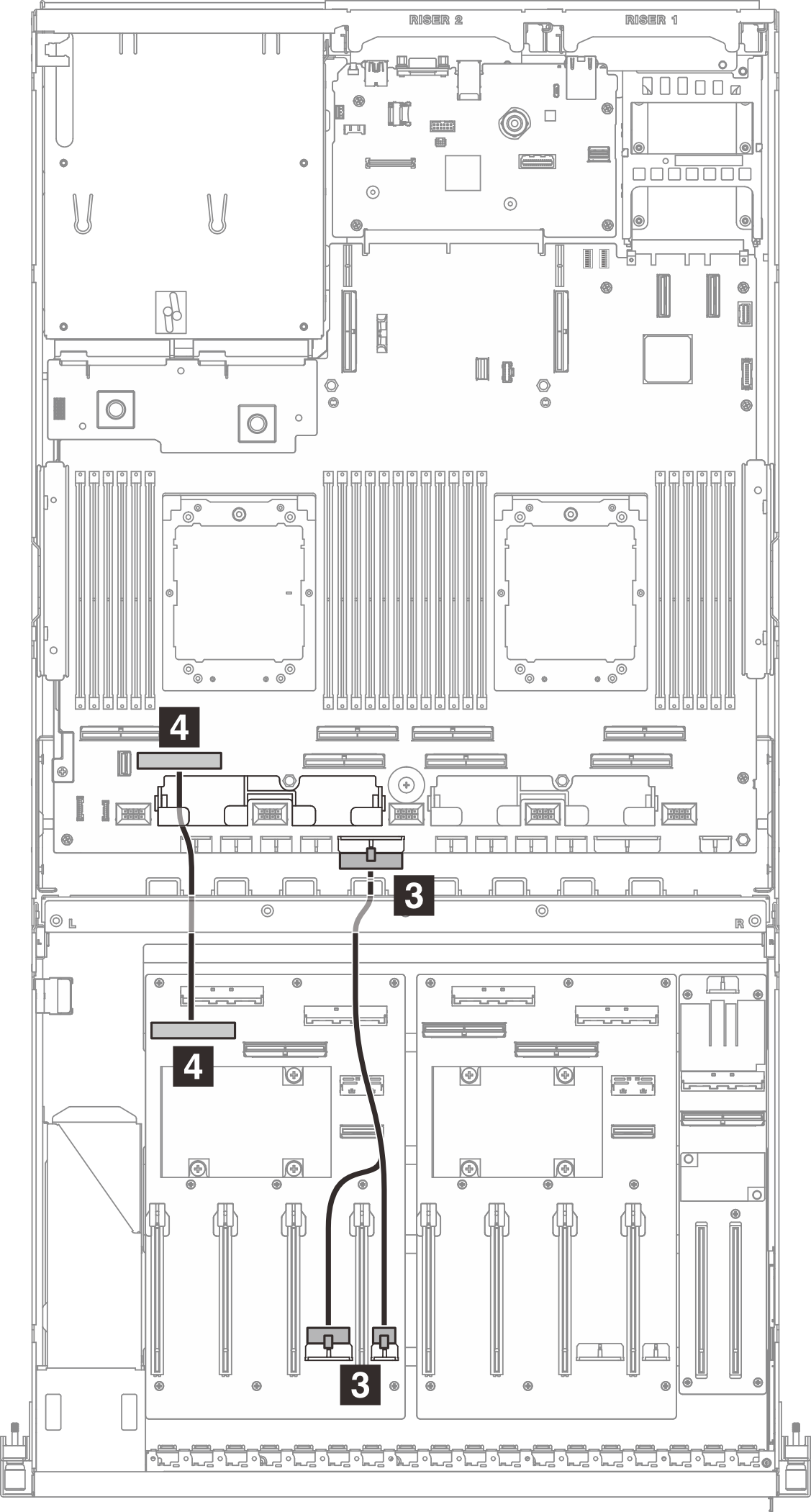

已切換的 GPU 配電板配置（單主機）- 配置 40 和 41​

表 3. 已切換的 GPU 配電板纜線佈線（單主機）

纜線	從	到
1	GPU 配電板（右側）：電源接頭 1 和 2	主機板組件：PCIe 配電板接頭
2	GPU 配電板（右側）：MCIO 接頭 A	主機板組件：PCIe 接頭 3
3	GPU 配電板（左側）：電源接頭 1 和 2	主機板組件：PCIe 配電板接頭
4	GPU 配電板（左側）：MCIO 接頭 A	主機板組件：PCIe 接頭 7
