Disposición de los cables de la placa de distribución de GPU

Utilice esta sección para comprender la disposición de cables para las placas de distribución de la GPU.

Configuración de la placa de distribución de GPU directa: configuraciones 3, 4, 22, 23, 36 y 37

Tabla 1. Disposición de los cables de Placa de distribución de GPU directa

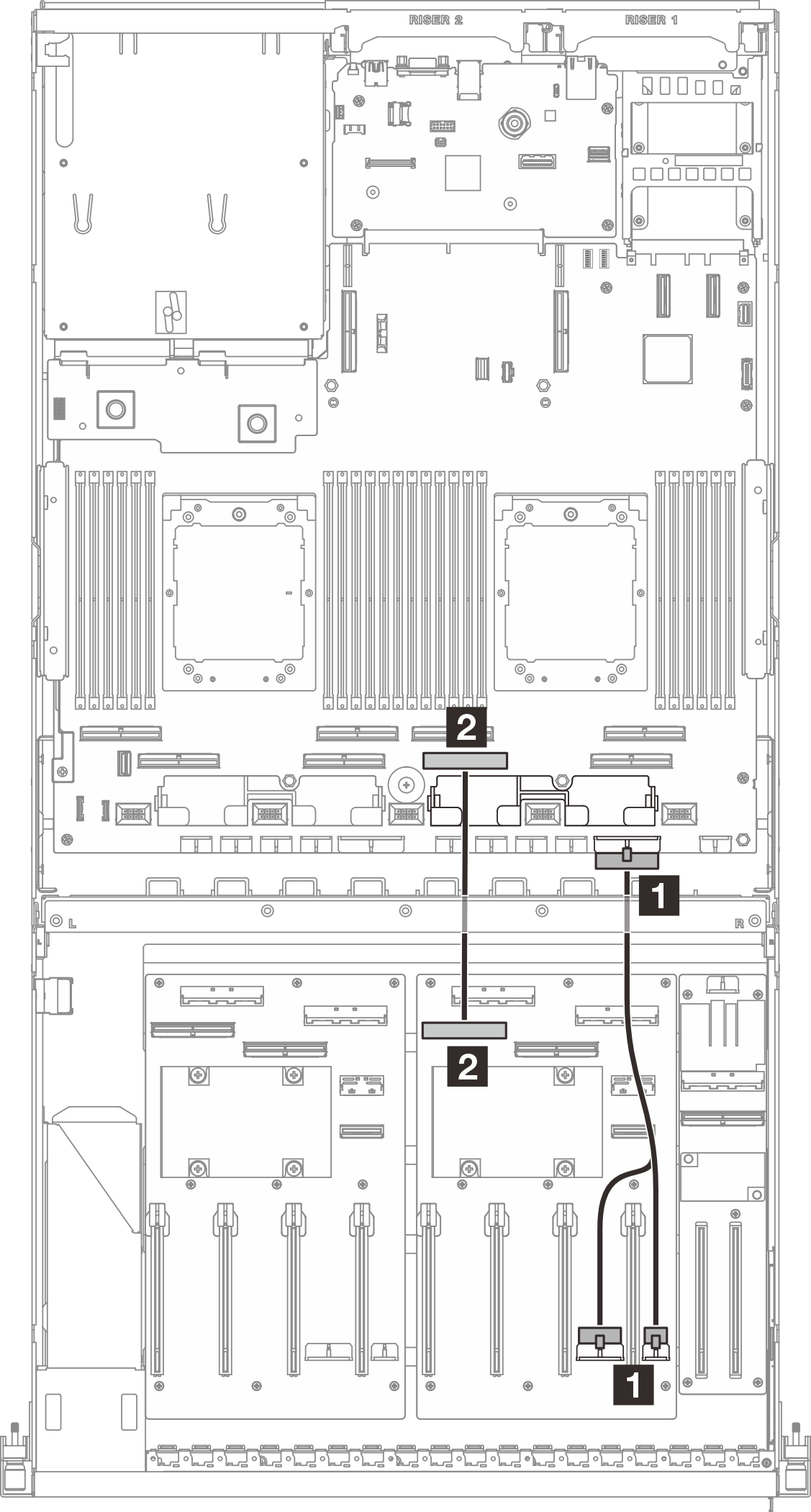

Placa de distribución de GPU directa cable routing (left side)

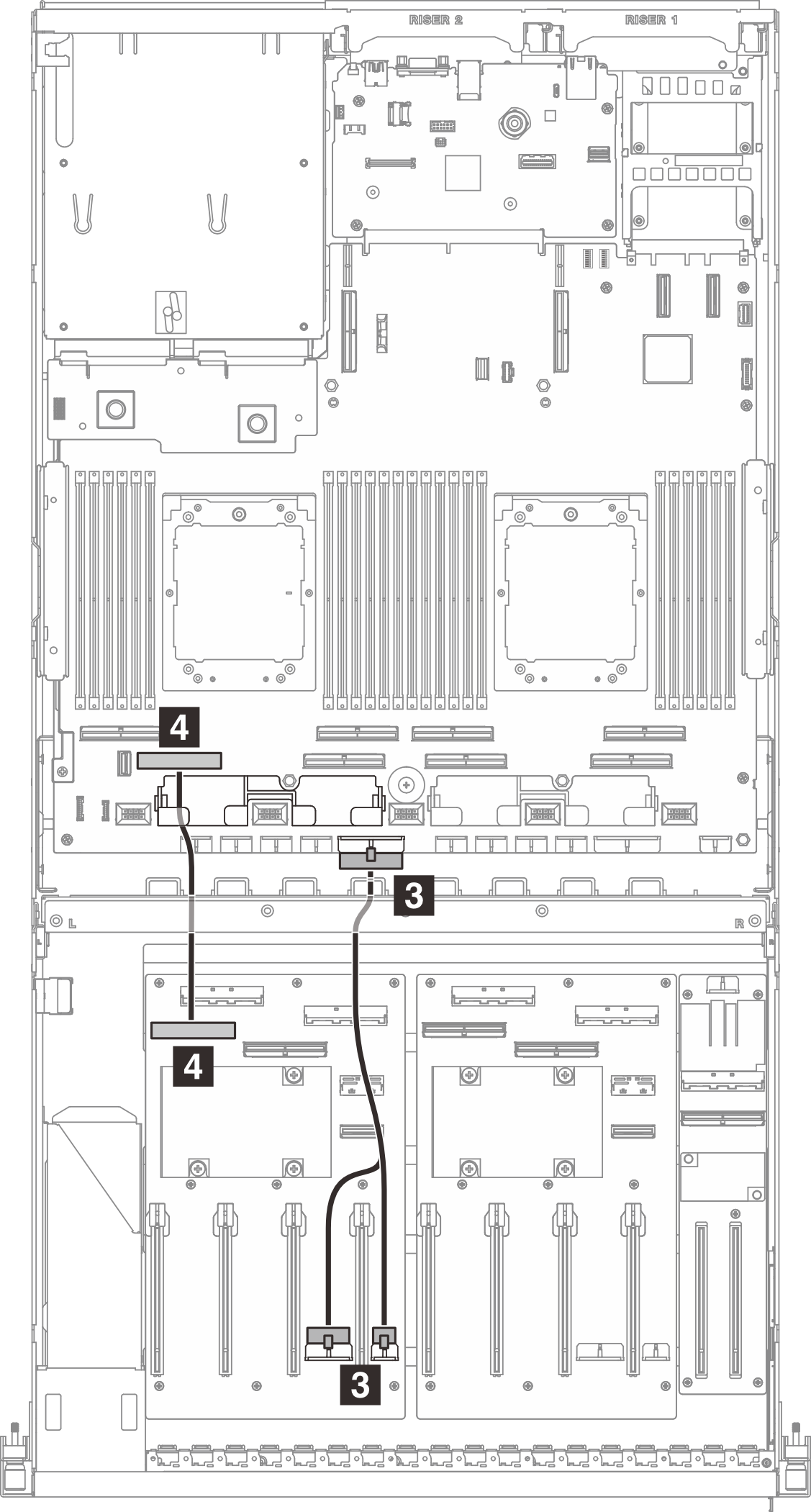

Placa de distribución de GPU directa cable routing (right side)
CableDesdeHasta
1Placa de distribución de GPU (lado derecho): conector de alimentaciónConjunto de la placa del sistema: conector de la placa de distribución PCIe
2Placa de distribución de GPU (lado derecho): conectores MCIO A y BConjunto de la placa del sistema: conector PCIe 1
3Placa de distribución de GPU (lado derecho): conectores MCIO C y DConjunto de la placa del sistema: conector PCIe 3
4Placa de distribución de GPU (lado izquierdo): conector de alimentaciónConjunto de la placa del sistema: conector de la placa de distribución PCIe
5Placa de distribución de GPU (lado izquierdo): conectores MCIO A y BConjunto de la placa del sistema: conector PCIe 5
6Placa de distribución de GPU (lado izquierdo): conectores MCIO C y DConjunto de la placa del sistema: conector PCIe 7

Configuración de la placa de distribución de GPU conmutada (varios hosts): configuraciones 6, 24, 38 y 39

Tabla 2. Disposición de los cables de la placa de distribución de GPU conmutada (varios hosts)

Switched GPU distribution board cable routing (multi-host)

Switched GPU distribution board cable routing (multi-host)
CableDesdeHasta
1Placa de distribución de GPU (lado derecho): conectores de alimentación 1 y 2Conjunto de la placa del sistema: conector de la placa de distribución PCIe
2Placa de distribución de GPU (lado derecho): conector MCIO BConjunto de la placa del sistema: conector PCIe 1
3Placa de distribución de GPU (lado derecho): conector MCIO AConjunto de la placa del sistema: conector PCIe 3
4Placa de distribución de GPU (lado izquierdo): conectores de alimentación 1 y 2Conjunto de la placa del sistema: conector de la placa de distribución PCIe
5Placa de distribución de GPU (lado izquierdo): conector MCIO BConjunto de la placa del sistema: conector PCIe 5
6Placa de distribución de GPU (lado izquierdo): conector MCIO AConjunto de la placa del sistema: conector PCIe 7

Configuración de la placa de distribución de GPU conmutada (host único): configuraciones 40 y 41

Tabla 3. Disposición de los cables de la placa de distribución de GPU conmutada (host único)

Switched GPU distribution board cable routing (single host)

Switched GPU distribution board cable routing (single host)
CableDesdeHasta
1Placa de distribución de GPU (lado derecho): conectores de alimentación 1 y 2Conjunto de la placa del sistema: conector de la placa de distribución PCIe
2Placa de distribución de GPU (lado derecho): conector MCIO AConjunto de la placa del sistema: conector PCIe 3
3Placa de distribución de GPU (lado izquierdo): conectores de alimentación 1 y 2Conjunto de la placa del sistema: conector de la placa de distribución PCIe
4Placa de distribución de GPU (lado izquierdo): conector MCIO AConjunto de la placa del sistema: conector PCIe 7
