GPU 配电板线缆布放

请参阅本节了解 GPU 配电板的线缆布放。

直连式 GPU 配电板配置 - 配置 3、4、22、23、36 和 37

表 1. 直连式 GPU 配电板线缆布放

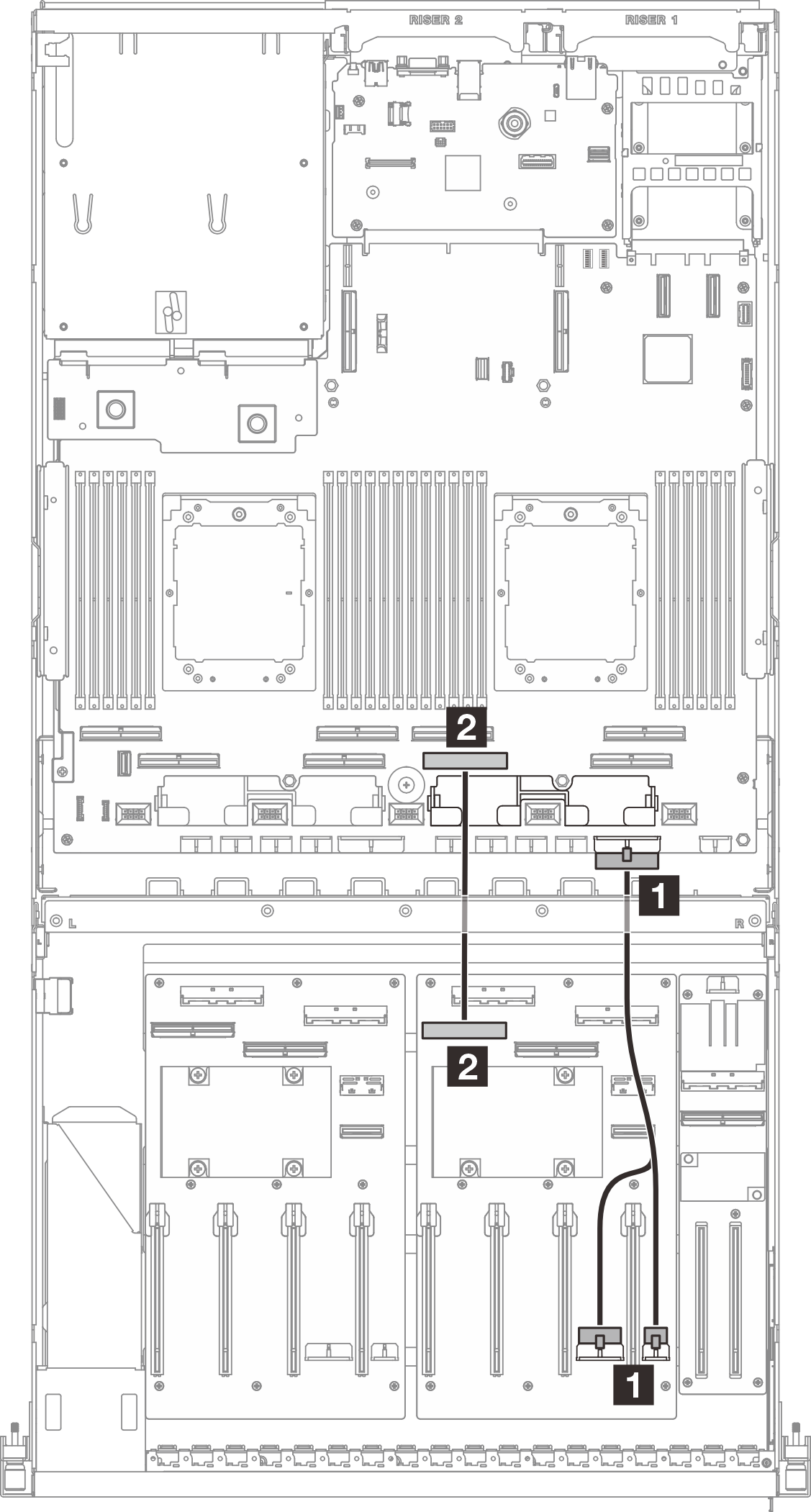

直连式 GPU 配电板 cable routing (left side)

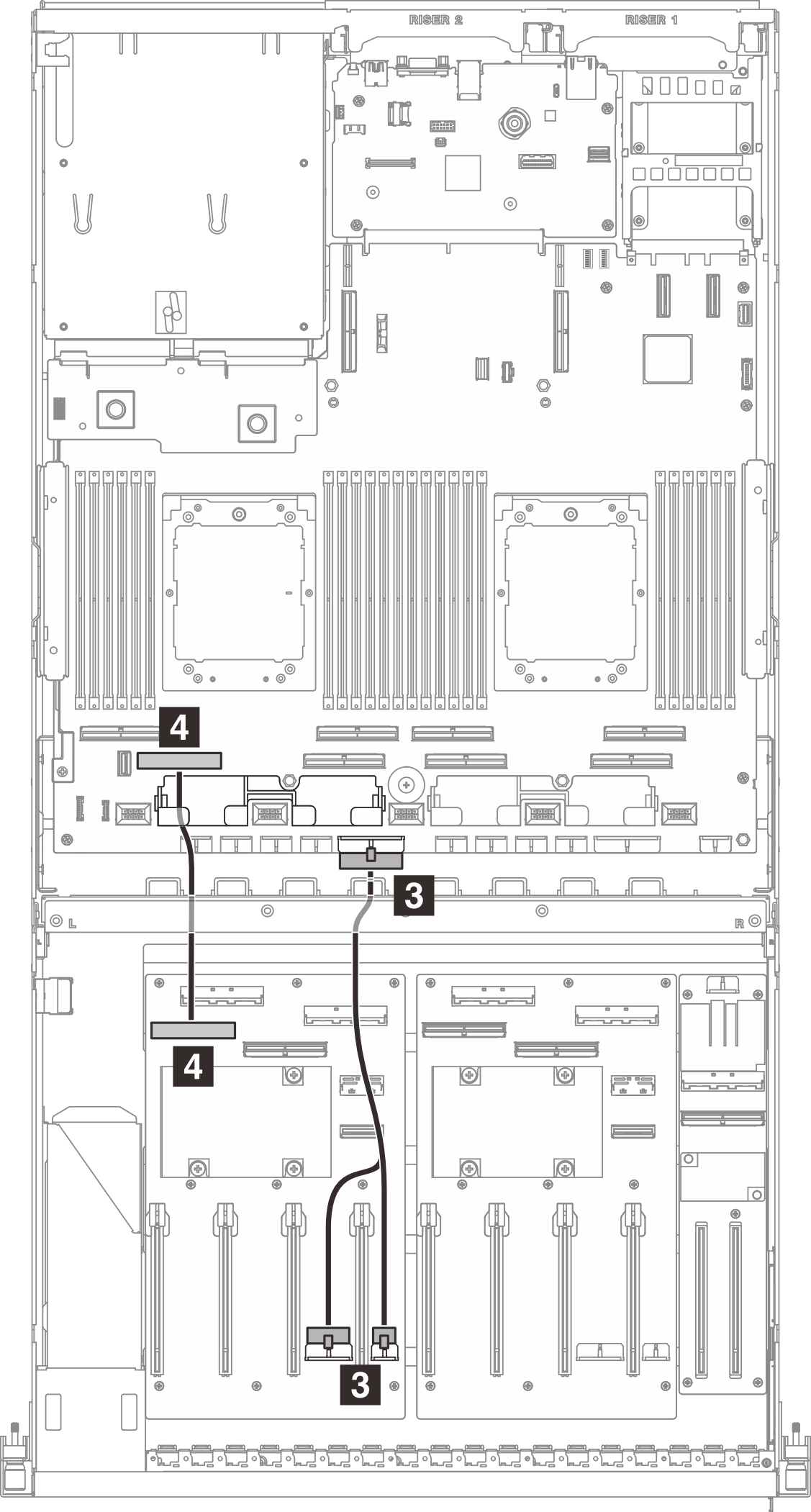

直连式 GPU 配电板 cable routing (right side)
线缆
1GPU 配电板(右侧):电源接口主板组合件:PCIe 配电板接口
2GPU 配电板(右侧):MCIO 接口 A 和 B主板组合件:PCIe 接口 1
3GPU 配电板(右侧):MCIO 接口 C 和 D主板组合件:PCIe 接口 3
4GPU 配电板(左侧):电源接口主板组合件:PCIe 配电板接口
5GPU 配电板(左侧):MCIO 接口 A 和 B主板组合件:PCIe 接口 5
6GPU 配电板(左侧):MCIO 接口 C 和 D主板组合件:PCIe 接口 7

开关式 GPU 配电板配置(多主机)- 配置 6、24、38 和 39

表 2. 开关式 GPU 配电板线缆布放(多主机)

Switched GPU distribution board cable routing (multi-host)

Switched GPU distribution board cable routing (multi-host)
线缆
1GPU 配电板(右侧):电源接口 1 和 2主板组合件:PCIe 配电板接口
2GPU 配电板(右侧):MCIO 接口 B主板组合件:PCIe 接口 1
3GPU 配电板(右侧):MCIO 接口 A主板组合件:PCIe 接口 3
4GPU 配电板(左侧):电源接口 1 和 2主板组合件:PCIe 配电板接口
5GPU 配电板(左侧):MCIO 接口 B主板组合件:PCIe 接口 5
6GPU 配电板(左侧):MCIO 接口 A主板组合件:PCIe 接口 7

开关式 GPU 配电板配置(单主机)- 配置 40 和 41

表 3. 开关式 GPU 配电板线缆布放(单主机)

Switched GPU distribution board cable routing (single host)

Switched GPU distribution board cable routing (single host)
线缆
1GPU 配电板(右侧):电源接口 1 和 2主板组合件:PCIe 配电板接口
2GPU 配电板(右侧):MCIO 接口 A主板组合件:PCIe 接口 3
3GPU 配电板(左侧):电源接口 1 和 2主板组合件:PCIe 配电板接口
4GPU 配电板(左侧):MCIO 接口 A主板组合件:PCIe 接口 7
