GPU 분배 보드 케이블 배선

이 섹션을 통해 GPU 분배 보드의 케이블 배선을 알아보십시오.

다이렉트 GPU 분배 보드 구성 — 구성 3, 4, 22, 23, 36 및 37

표 1. 다이렉트 GPU 분배 보드 케이블 배선

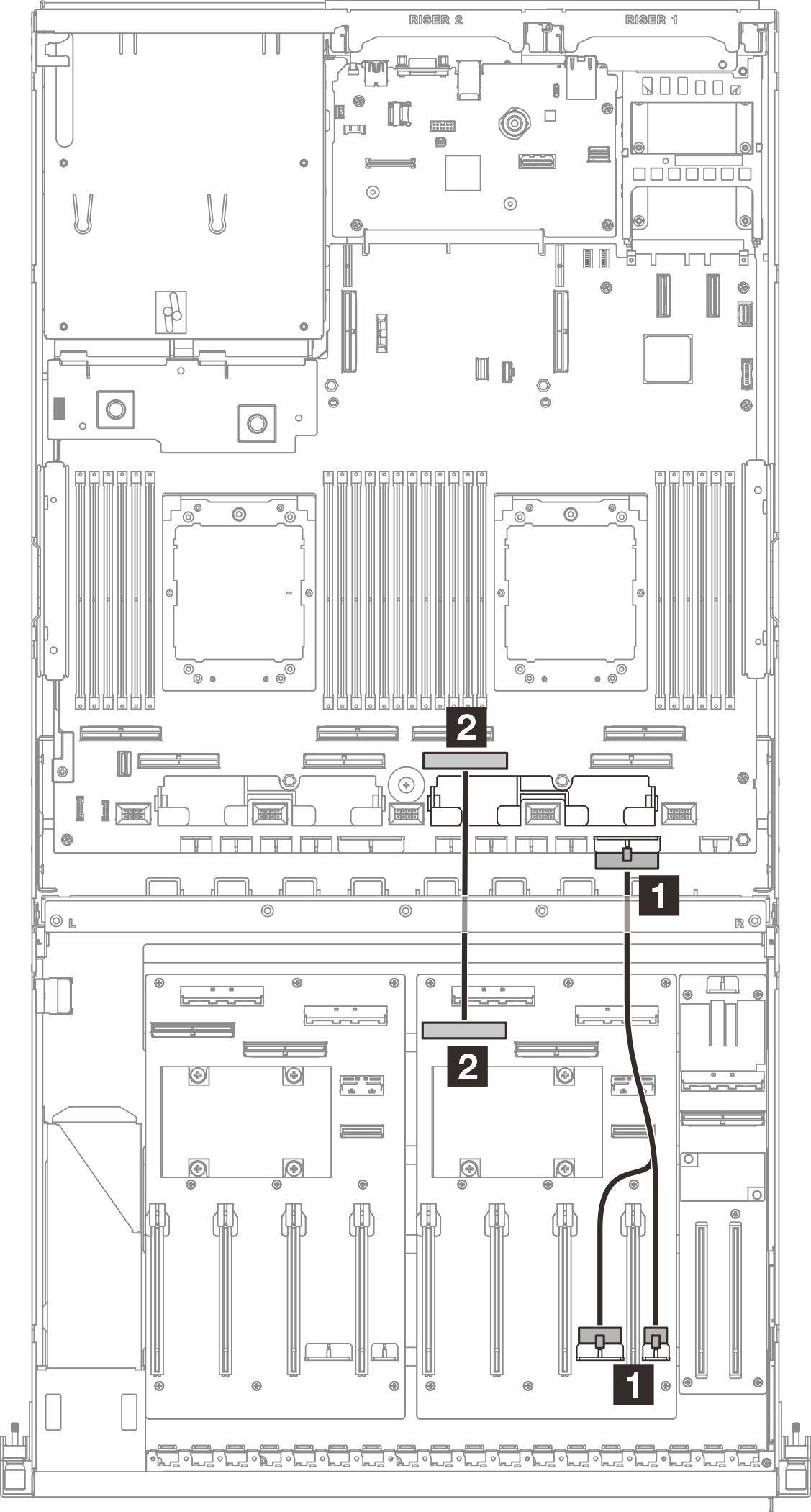

다이렉트 GPU 분배 보드 cable routing (left side)

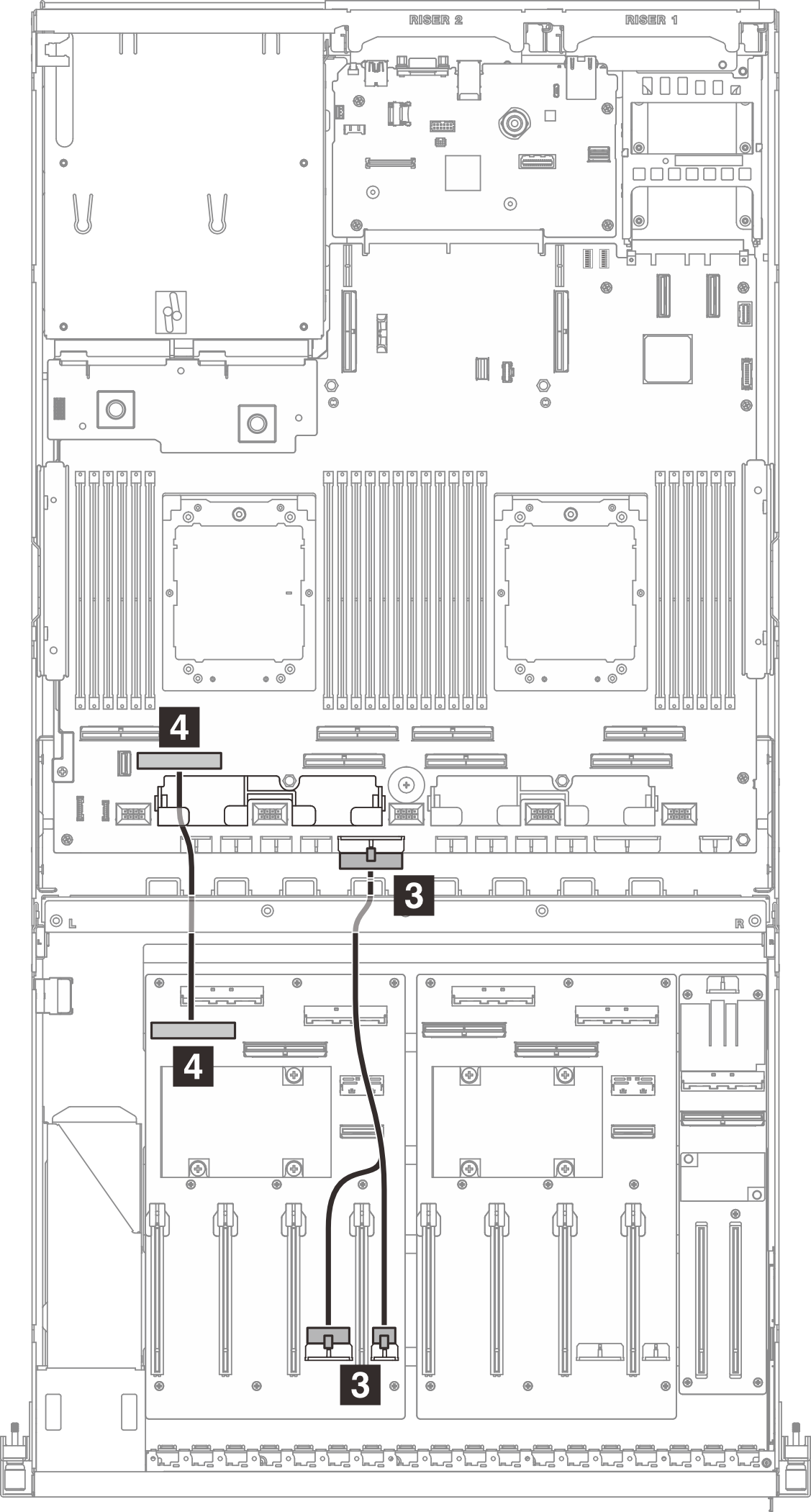

다이렉트 GPU 분배 보드 cable routing (right side)
케이블에서
1GPU 분배 보드(오른쪽): 전원 커넥터시스템 보드 어셈블리: PCIe 분배 보드 커넥터
2GPU 분배 보드(오른쪽): MCIO 커넥터 A 및 B시스템 보드 어셈블리: PCIe 커넥터 1
3GPU 분배 보드(오른쪽): MCIO 커넥터 C 및 D시스템 보드 어셈블리: PCIe 커넥터 3
4GPU 분배 보드(왼쪽): 전원 커넥터시스템 보드 어셈블리: PCIe 분배 보드 커넥터
5GPU 분배 보드(왼쪽): MCIO 커넥터 A 및 B시스템 보드 어셈블리: PCIe 커넥터 5
6GPU 분배 보드(왼쪽): MCIO 커넥터 C 및 D시스템 보드 어셈블리: PCIe 커넥터 7

전환된 GPU 분배 보드 구성(다중 호스트) — 구성 6, 24, 38 및 39

표 2. 전환된 GPU 분배 보드 케이블 배선(다중 호스트)

Switched GPU distribution board cable routing (multi-host)

Switched GPU distribution board cable routing (multi-host)
케이블에서
1GPU 분배 보드(오른쪽): 전원 커넥터 1 및 2시스템 보드 어셈블리: PCIe 분배 보드 커넥터
2GPU 분배 보드(오른쪽): MCIO 커넥터 B시스템 보드 어셈블리: PCIe 커넥터 1
3GPU 분배 보드(오른쪽): MCIO 커넥터 A시스템 보드 어셈블리: PCIe 커넥터 3
4GPU 분배 보드(왼쪽): 전원 커넥터 1 및 2시스템 보드 어셈블리: PCIe 분배 보드 커넥터
5GPU 분배 보드(왼쪽): MCIO 커넥터 B시스템 보드 어셈블리: PCIe 커넥터 5
6GPU 분배 보드(왼쪽): MCIO 커넥터 A시스템 보드 어셈블리: PCIe 커넥터 7

전환된 GPU 분배 보드 구성(단일 호스트) — 구성 40 및 41

표 3. 전환된 GPU 분배 보드 케이블 배선(단일 호스트)

Switched GPU distribution board cable routing (single host)

Switched GPU distribution board cable routing (single host)
케이블에서
1GPU 분배 보드(오른쪽): 전원 커넥터 1 및 2시스템 보드 어셈블리: PCIe 분배 보드 커넥터
2GPU 분배 보드(오른쪽): MCIO 커넥터 A시스템 보드 어셈블리: PCIe 커넥터 3
3GPU 분배 보드(왼쪽): 전원 커넥터 1 및 2시스템 보드 어셈블리: PCIe 분배 보드 커넥터
4GPU 분배 보드(왼쪽): MCIO 커넥터 A시스템 보드 어셈블리: PCIe 커넥터 7
