Roteamento de cabos da placa de distribuição de GPU

Use esta seção para entender o roteamento de cabos das placas de distribuição da GPU.

Configuração da placa de distribuição da GPU direta — configurações 3, 4, 22, 23, 36 e 37

Tabela 1. Roteamento de cabos da Placa de distribuição da GPU direta

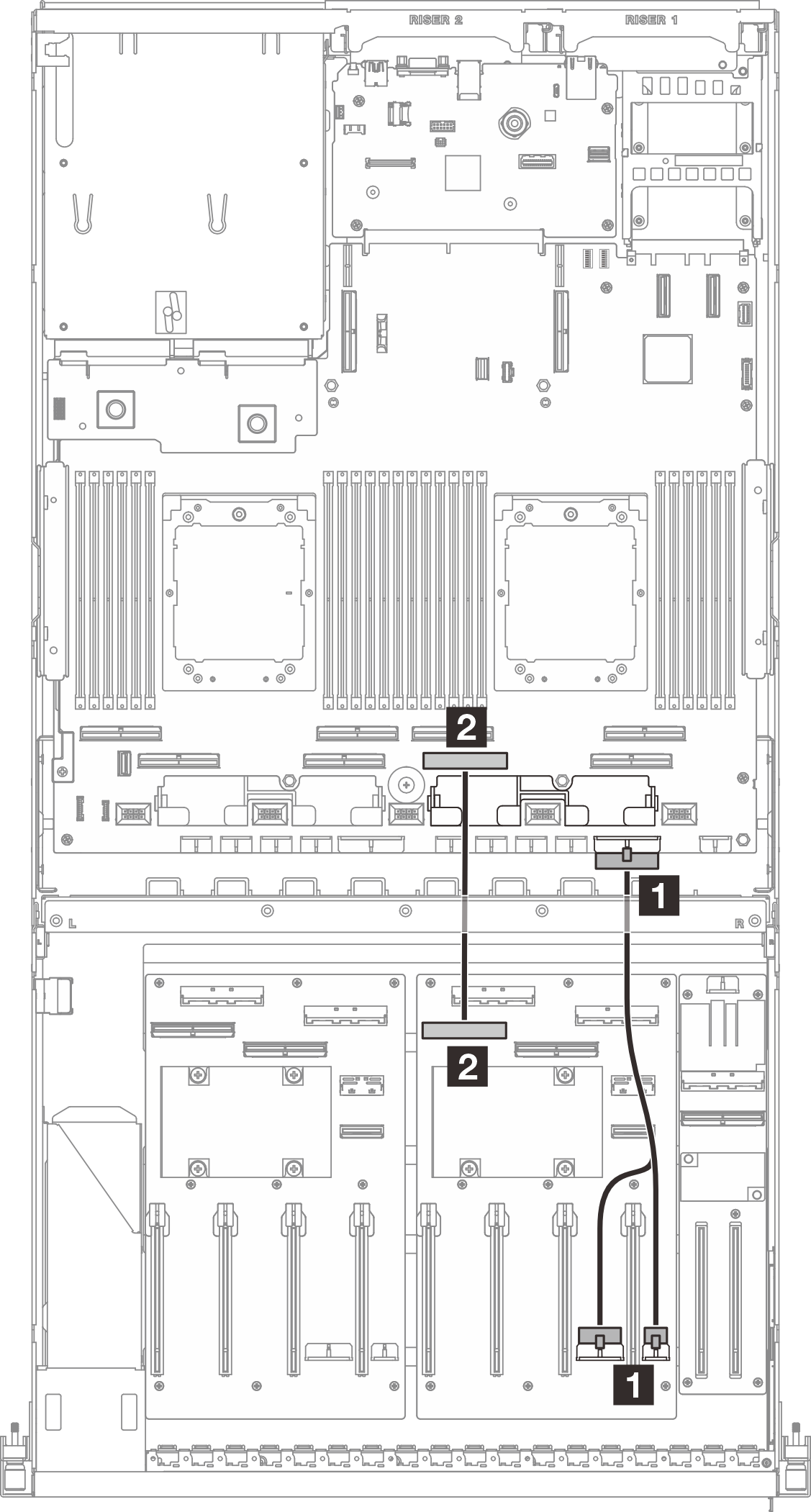

Placa de distribuição da GPU direta cable routing (left side)

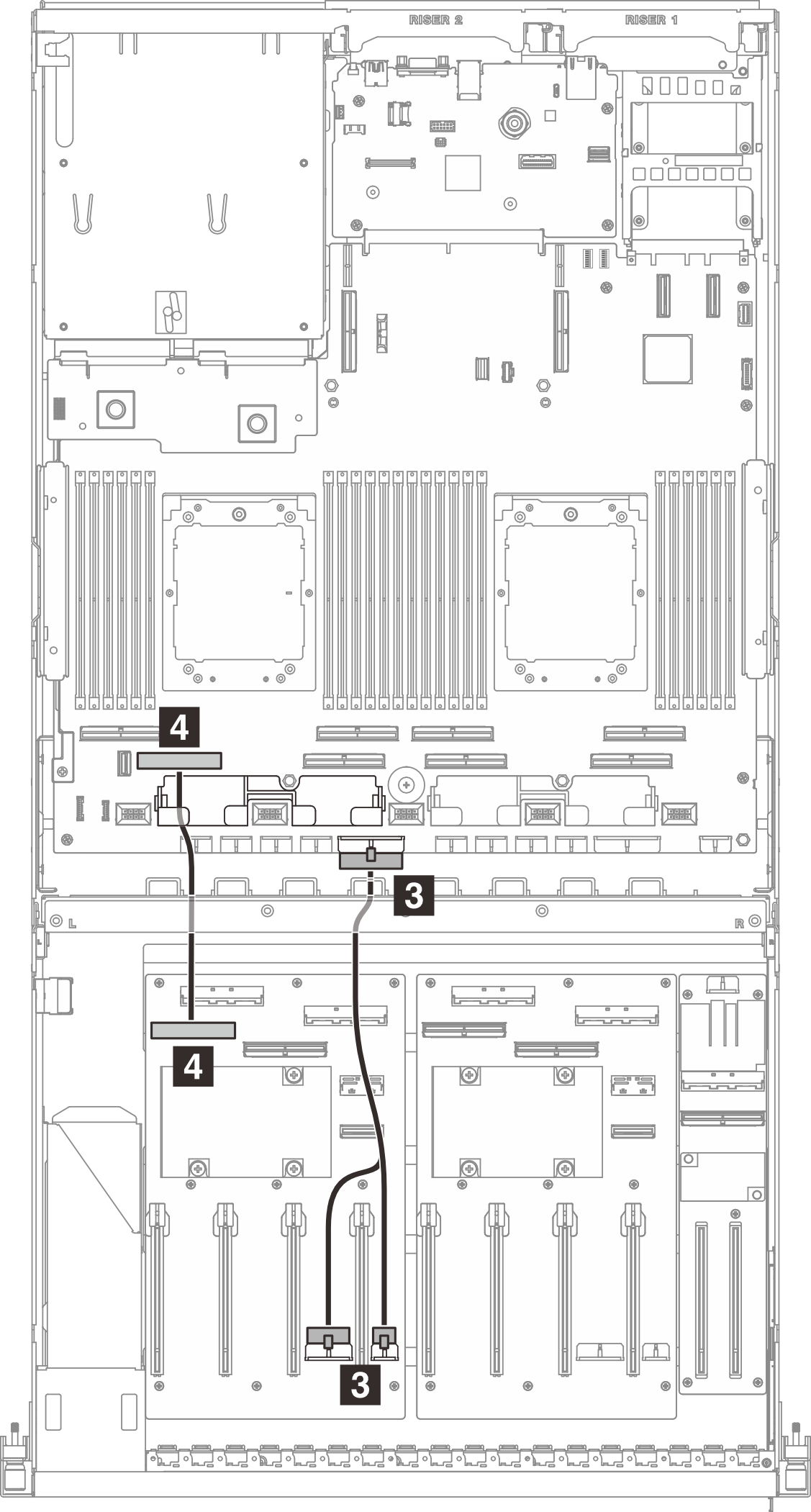

Placa de distribuição da GPU direta cable routing (right side)
CaboNoPara
1Placa de distribuição de GPU (lado direito): conector de energiaConjunto da placa-mãe: conector da placa de distribuição PCIe
2Placa de distribuição de GPU (lado direito): conectores de energia MCIO A e BConjunto da placa-mãe: conector PCIe 1
3Placa de distribuição de GPU (lado direito): conectores MCIO C e DConjunto da placa-mãe: conector PCIe 3
4Placa de distribuição de GPU (lado esquerdo): conector de energiaConjunto da placa-mãe: conector da placa de distribuição PCIe
5Placa de distribuição de GPU (lado esquerdo): conectores MCIO A e BConjunto da placa-mãe: conector PCIe 5
6Placa de distribuição de GPU (lado esquerdo): conectores MCIO C e DConjunto da placa-mãe: conector PCIe 7

Configuração da placa de distribuição da GPU comutada (vários hosts) — configurações 6, 24, 38 e 39

Tabela 2. Roteamento de cabos da placa de distribuição de GPU comutada (vários hosts)

Switched GPU distribution board cable routing (multi-host)

Switched GPU distribution board cable routing (multi-host)
CaboNoPara
1Placa de distribuição da GPU (lado direito): conectores de energia 1 e 2Conjunto da placa-mãe: conector da placa de distribuição PCIe
2Placa de distribuição da GPU (lado direito): conector MCIO BConjunto da placa-mãe: conector PCIe 1
3Placa de distribuição da GPU (lado direito): conector MCIO AConjunto da placa-mãe: conector PCIe 3
4Placa de distribuição da GPU (lado esquerdo): conectores de energia 1 e 2Conjunto da placa-mãe: conector da placa de distribuição PCIe
5Placa de distribuição da GPU (lado esquerdo): conector MCIO BConjunto da placa-mãe: conector PCIe 5
6Placa de distribuição da GPU (lado esquerdo): conector MCIO AConjunto da placa-mãe: conector PCIe 7

Configuração da placa de distribuição da GPU comutada (único host) — configurações 40 e 41

Tabela 3. Roteamento de cabos da placa de distribuição de GPU comutada (único host)

Switched GPU distribution board cable routing (single host)

Switched GPU distribution board cable routing (single host)
CaboNoPara
1Placa de distribuição da GPU (lado direito): conectores de energia 1 e 2Conjunto da placa-mãe: conector da placa de distribuição PCIe
2Placa de distribuição da GPU (lado direito): conector MCIO AConjunto da placa-mãe: conector PCIe 3
3Placa de distribuição da GPU (lado esquerdo): conectores de energia 1 e 2Conjunto da placa-mãe: conector da placa de distribuição PCIe
4Placa de distribuição da GPU (lado esquerdo): conector MCIO AConjunto da placa-mãe: conector PCIe 7
