การเดินสายแผงจ่ายไฟ GPU

ใช้ส่วนนี้เพื่อทำความเข้าใจวิธีเดินสายแผงจ่ายไฟ GPU

การกำหนดค่าแผงจ่ายไฟ GPU แบบตรง — การกำหนดค่า 3, 4, 22, 23, 36 และ 37​

ตารางที่ 1. การเดินสาย แผงจ่ายไฟ Direct GPU

สาย	จาก	ไปยัง
1	แผงจ่ายไฟ GPU (ด้านขวา): ขั้วต่อไฟฟ้า	ส่วนประกอบแผงระบบ: ขั้วต่อแผงจ่ายไฟ PCIe
2	แผงจ่ายไฟ GPU (ด้านขวา): ขั้วต่อ MCIO A และ B	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 1
3	แผงจ่ายไฟ GPU (ด้านขวา): ขั้วต่อ MCIO C และ D	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 3
4	แผงจ่ายไฟ GPU (ด้านซ้าย): ขั้วต่อไฟฟ้า	ส่วนประกอบแผงระบบ: ขั้วต่อแผงจ่ายไฟ PCIe
5	แผงจ่ายไฟ GPU (ด้านซ้าย): ขั้วต่อ MCIO A และ B	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 5
6	แผงจ่ายไฟ GPU (ด้านซ้าย): ขั้วต่อ MCIO C และ D	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 7

การกำหนดค่าแผงจ่ายไฟ GPU แบบสลับ (หลายโฮสต์) — การกำหนดค่า 6, 24, 38 และ 39​

ตารางที่ 2. การเดินสายแผงจ่ายไฟ GPU แบบสลับ (หลายโฮสต์)

สาย	จาก	ไปยัง
1	แผงจ่ายไฟ GPU (ด้านขวา): ขั้วต่อไฟฟ้า 1 และ 2	ส่วนประกอบแผงระบบ: ขั้วต่อแผงจ่ายไฟ PCIe
2	แผงจ่ายไฟ GPU (ด้านขวา): ขั้วต่อ MCIO B	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 1
3	แผงจ่ายไฟ GPU (ด้านขวา): ขั้วต่อ MCIO A	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 3
4	แผงจ่ายไฟ GPU (ด้านซ้าย): ขั้วต่อไฟฟ้า 1 และ 2	ส่วนประกอบแผงระบบ: ขั้วต่อแผงจ่ายไฟ PCIe
5	แผงจ่ายไฟ GPU (ด้านซ้าย): ขั้วต่อ MCIO B	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 5
6	แผงจ่ายไฟ GPU (ด้านซ้าย): ขั้วต่อ MCIO A	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 7

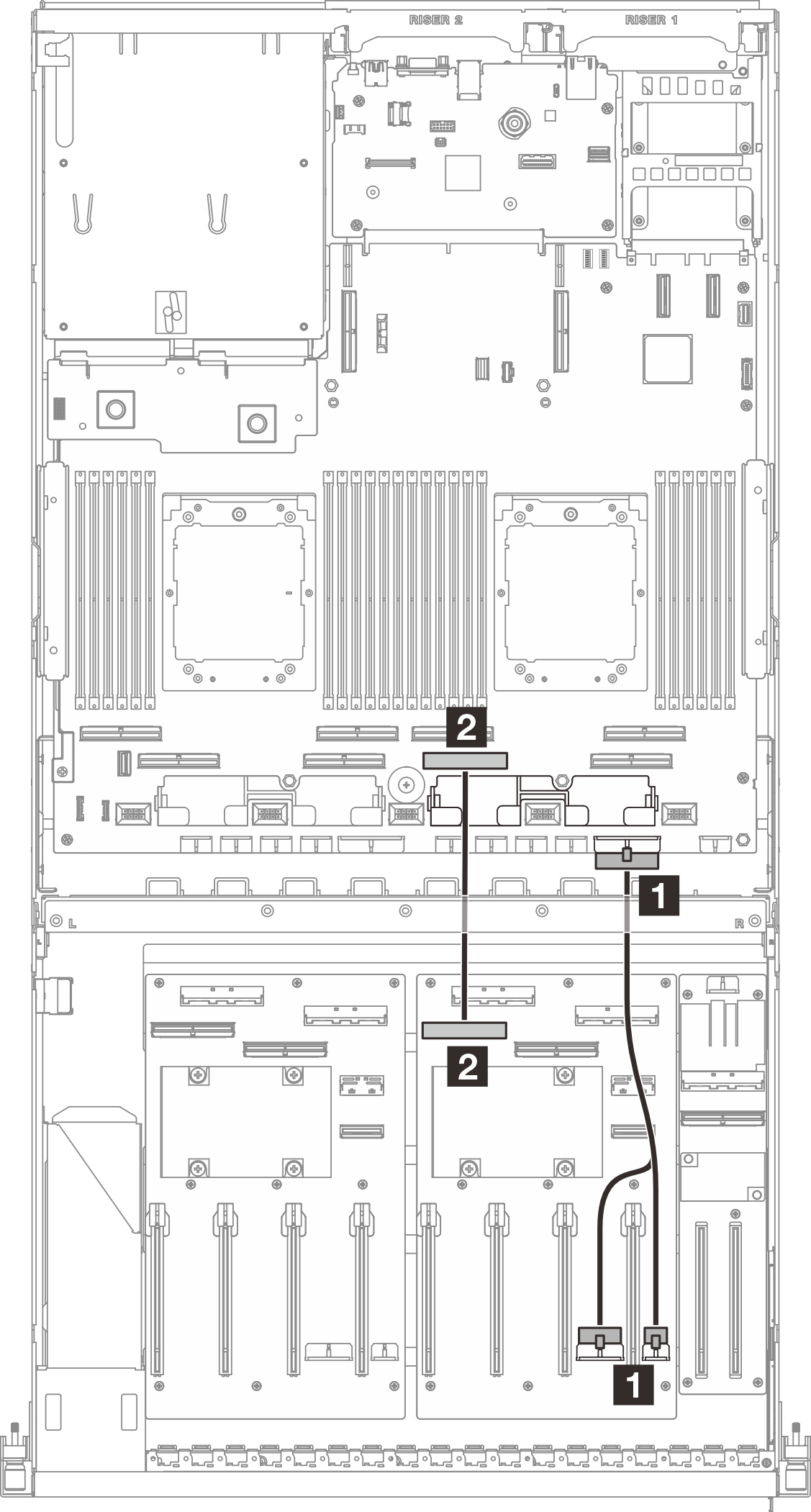

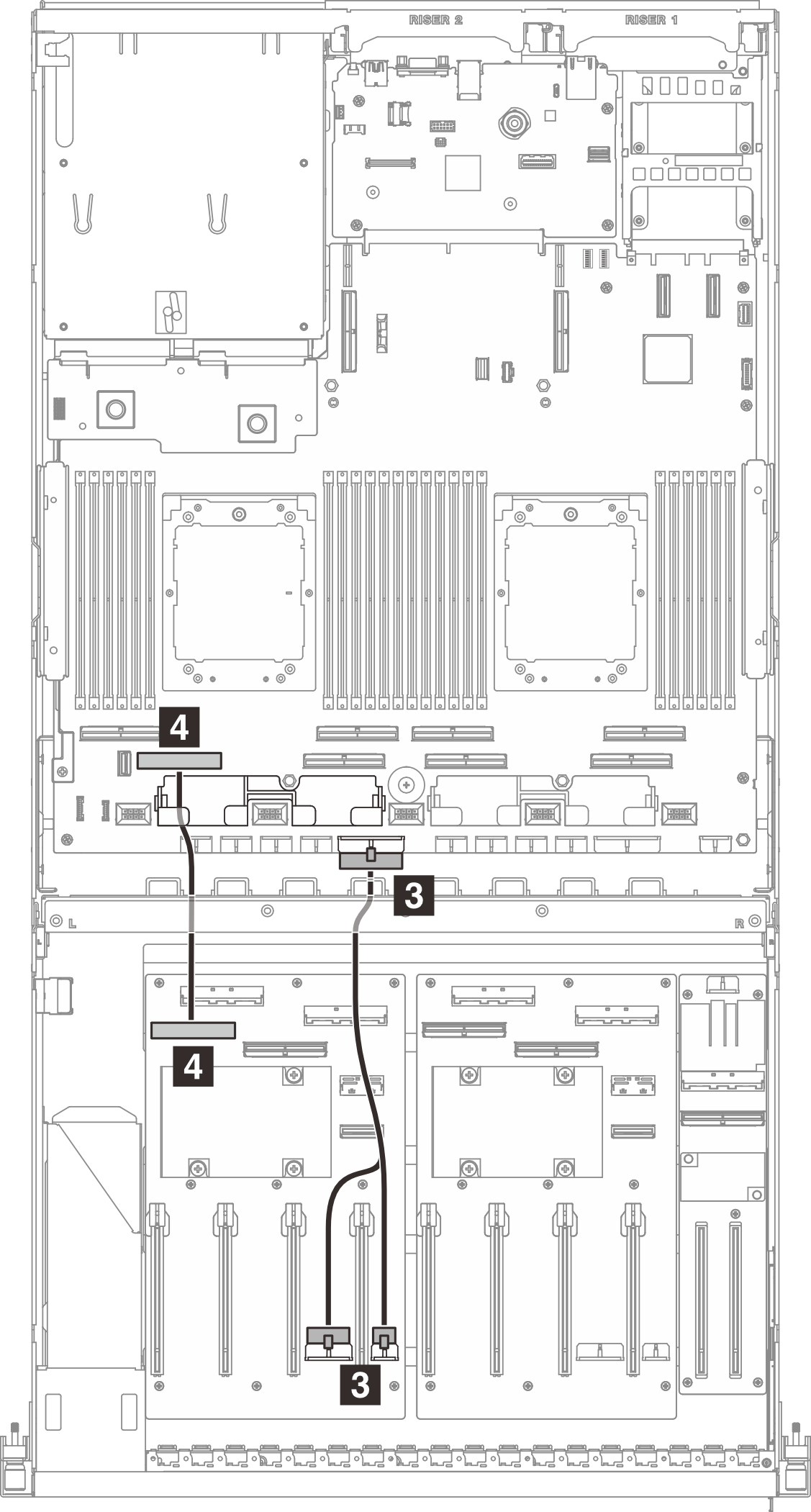

การกำหนดค่าแผงจ่ายไฟ GPU แบบสลับ (โฮสต์เดียว) — การกำหนดค่า 40 และ 41​

ตารางที่ 3. การเดินสายแผงจ่ายไฟ GPU แบบสลับ (โฮสต์เดียว)

สาย	จาก	ไปยัง
1	แผงจ่ายไฟ GPU (ด้านขวา): ขั้วต่อไฟฟ้า 1 และ 2	ส่วนประกอบแผงระบบ: ขั้วต่อแผงจ่ายไฟ PCIe
2	แผงจ่ายไฟ GPU (ด้านขวา): ขั้วต่อ MCIO A	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 3
3	แผงจ่ายไฟ GPU (ด้านซ้าย): ขั้วต่อไฟฟ้า 1 และ 2	ส่วนประกอบแผงระบบ: ขั้วต่อแผงจ่ายไฟ PCIe
4	แผงจ่ายไฟ GPU (ด้านซ้าย): ขั้วต่อ MCIO A	ส่วนประกอบแผงระบบ: ขั้วต่อ PCIe 7
