Kabelführung für die GPU-Stromversorgungsplatine
In diesem Abschnitt wird die Kabelführung für die GPU-Stromversorgungsplatinen beschrieben.
Wählen Sie je nach Konfiguration den entsprechenden Kabelführungsplan aus:
- Konfiguration mit direkter GPU-Stromversorgungsplatine – Konfigurationen 3, 4, 22, 23, 36 und 37
- Konfiguration mit geschalteter GPU-Stromversorgungsplatine (mehrere Hosts) – Konfigurationen 6, 24, 38 und 39
- Konfiguration mit geschalteter GPU-Stromversorgungsplatine (einzelner Host) – Konfigurationen 40 und 41
Konfiguration mit direkter GPU-Stromversorgungsplatine – Konfigurationen 3, 4, 22, 23, 36 und 37
 |  |
| Kabel | Vom | Zu |
|---|---|---|
| 1 | GPU-Stromversorgungsplatine (rechte Seite): Netzteilanschluss | Systemplatinenbaugruppe: Anschluss für PCIe-Stromversorgungsplatine |
| 2 | GPU-Stromversorgungsplatine (rechte Seite): MCIO-Anschlüsse A und B | Systemplatinenbaugruppe: PCIe-Anschluss 1 |
| 3 | GPU-Stromversorgungsplatine (rechte Seite): MCIO-Anschlüsse C und D | Systemplatinenbaugruppe: PCIe-Anschluss 3 |
| 4 | GPU-Stromversorgungsplatine (linke Seite): Netzteilanschluss | Systemplatinenbaugruppe: Anschluss für PCIe-Stromversorgungsplatine |
| 5 | GPU-Stromversorgungsplatine (linke Seite): MCIO-Anschlüsse A und B | Systemplatinenbaugruppe: PCIe-Anschluss 5 |
| 6 | GPU-Stromversorgungsplatine (linke Seite): MCIO-Anschlüsse C und D | Systemplatinenbaugruppe: PCIe-Anschluss 7 |
Konfiguration mit geschalteter GPU-Stromversorgungsplatine (mehrere Hosts) – Konfigurationen 6, 24, 38 und 39
 |  |
| Kabel | Vom | Zu |
|---|---|---|
| 1 | GPU-Stromversorgungsplatine (rechte Seite): Netzteilanschlüsse 1 und 2 | Systemplatinenbaugruppe: Anschluss für PCIe-Stromversorgungsplatine |
| 2 | GPU-Stromversorgungsplatine (rechte Seite): MCIO-Anschluss B | Systemplatinenbaugruppe: PCIe-Anschluss 1 |
| 3 | GPU-Stromversorgungsplatine (rechte Seite): MCIO-Anschluss A | Systemplatinenbaugruppe: PCIe-Anschluss 3 |
| 4 | GPU-Stromversorgungsplatine (linke Seite): Netzteilanschlüsse 1 und 2 | Systemplatinenbaugruppe: Anschluss für PCIe-Stromversorgungsplatine |
| 5 | GPU-Stromversorgungsplatine (linke Seite): MCIO-Anschluss B | Systemplatinenbaugruppe: PCIe-Anschluss 5 |
| 6 | GPU-Stromversorgungsplatine (linke Seite): MCIO-Anschluss A | Systemplatinenbaugruppe: PCIe-Anschluss 7 |

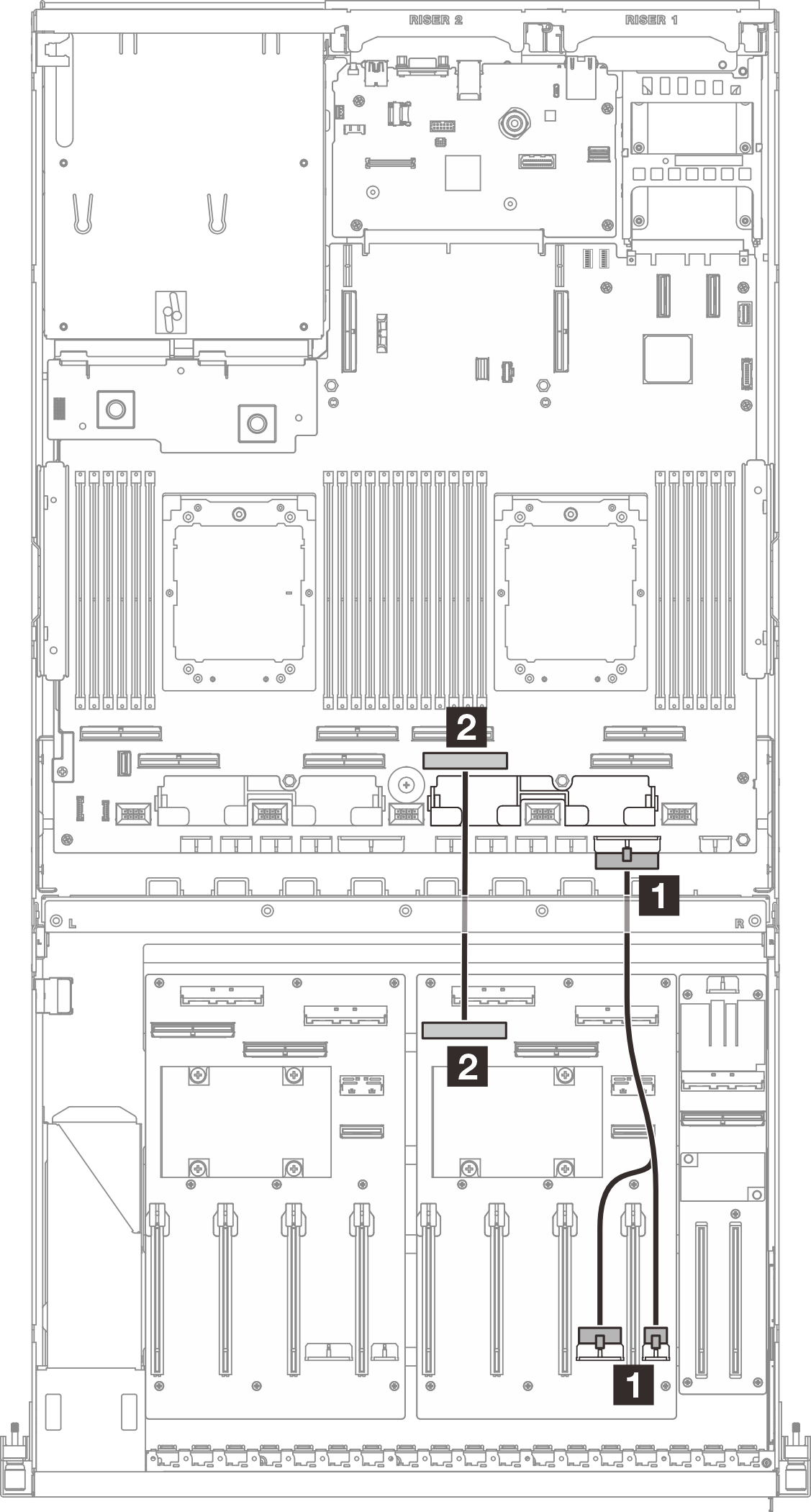

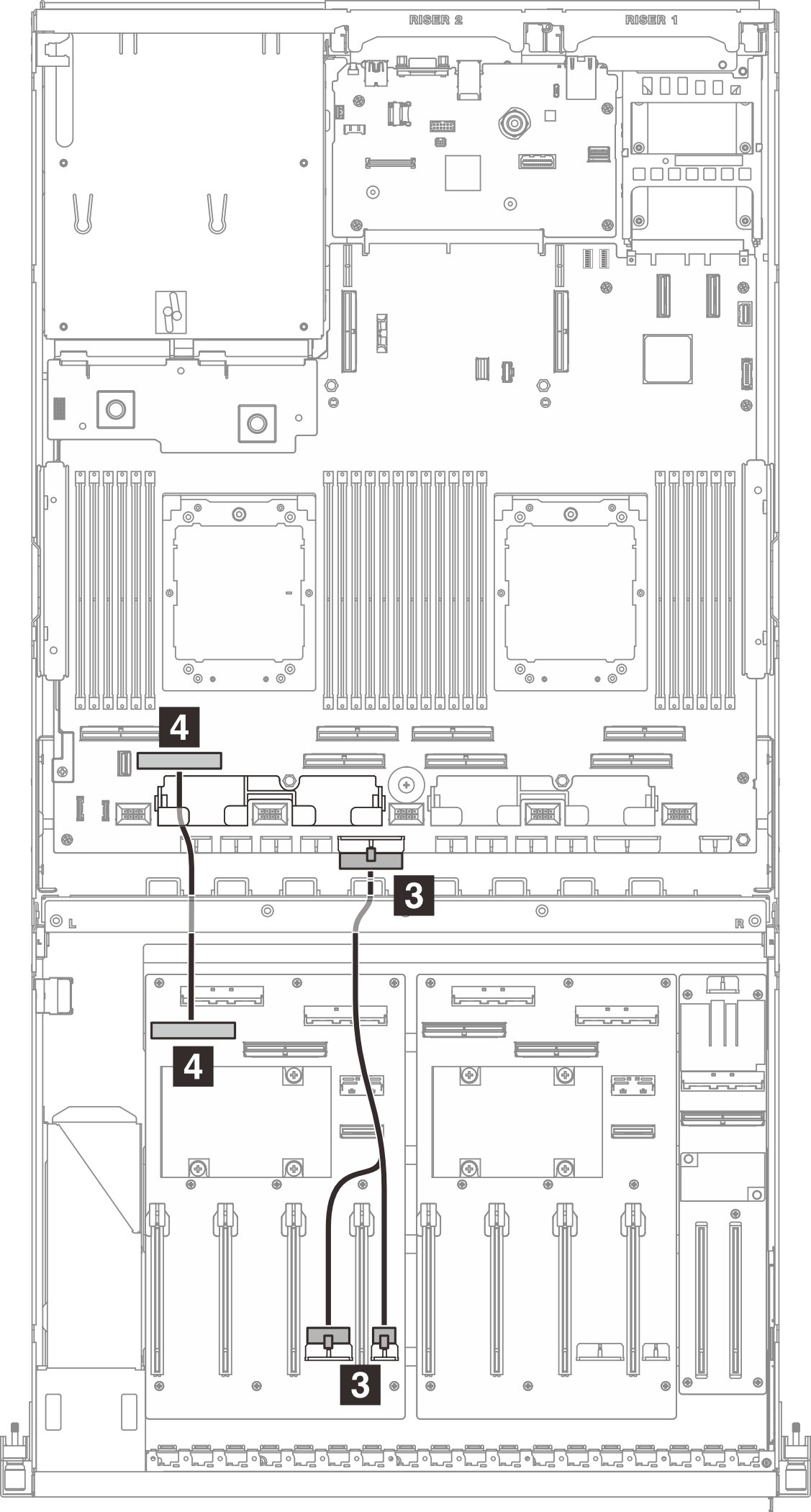

Konfiguration mit geschalteter GPU-Stromversorgungsplatine (einzelner Host) – Konfigurationen 40 und 41
 |  |
| Kabel | Vom | Zu |
|---|---|---|
| 1 | GPU-Stromversorgungsplatine (rechte Seite): Netzteilanschlüsse 1 und 2 | Systemplatinenbaugruppe: Anschluss für PCIe-Stromversorgungsplatine |
| 2 | GPU-Stromversorgungsplatine (rechte Seite): MCIO-Anschluss A | Systemplatinenbaugruppe: PCIe-Anschluss 3 |
| 3 | GPU-Stromversorgungsplatine (linke Seite): Netzteilanschlüsse 1 und 2 | Systemplatinenbaugruppe: Anschluss für PCIe-Stromversorgungsplatine |
| 4 | GPU-Stromversorgungsplatine (linke Seite): MCIO-Anschluss A | Systemplatinenbaugruppe: PCIe-Anschluss 7 |
