Cheminement des câbles du tableau de distribution GPU

Cette section décrit le cheminement des câbles pour les tableaux de distribution GPU.

Configuration du tableau de distribution GPU direct — Configurations 3, 4, 22, 23, 36 et 37

Tableau 1. Cheminement des câbles du Tableau de distribution de GPU direct

Tableau de distribution de GPU direct cable routing (left side)

Tableau de distribution de GPU direct cable routing (right side)
CâbleÀ partir deVers
1Tableaux de distribution GPU (côté droit) : connecteur d’alimentationBloc carte mère : connecteur du tableau de distribution PCIe
2Tableau de distribution GPU (côté droit) : connecteurs MCIO A et BBloc carte mère : connecteur PCIe 1
3Tableau de distribution GPU (côté droit) : connecteurs MCIO C et DBloc carte mère : connecteur PCIe 3
4Tableau de distribution GPU (côté gauche) : connecteur d’alimentationBloc carte mère : connecteur du tableau de distribution PCIe
5Tableau de distribution GPU (côté gauche) : connecteurs MCIO A et BBloc carte mère : connecteur PCIe 5
6Tableau de distribution GPU (côté gauche) : connecteurs MCIO C et DBloc carte mère : connecteur PCIe 7

Configuration du tableau de distribution GPU commuté (multi-hôte) — Configurations 6, 24, 38 et 39

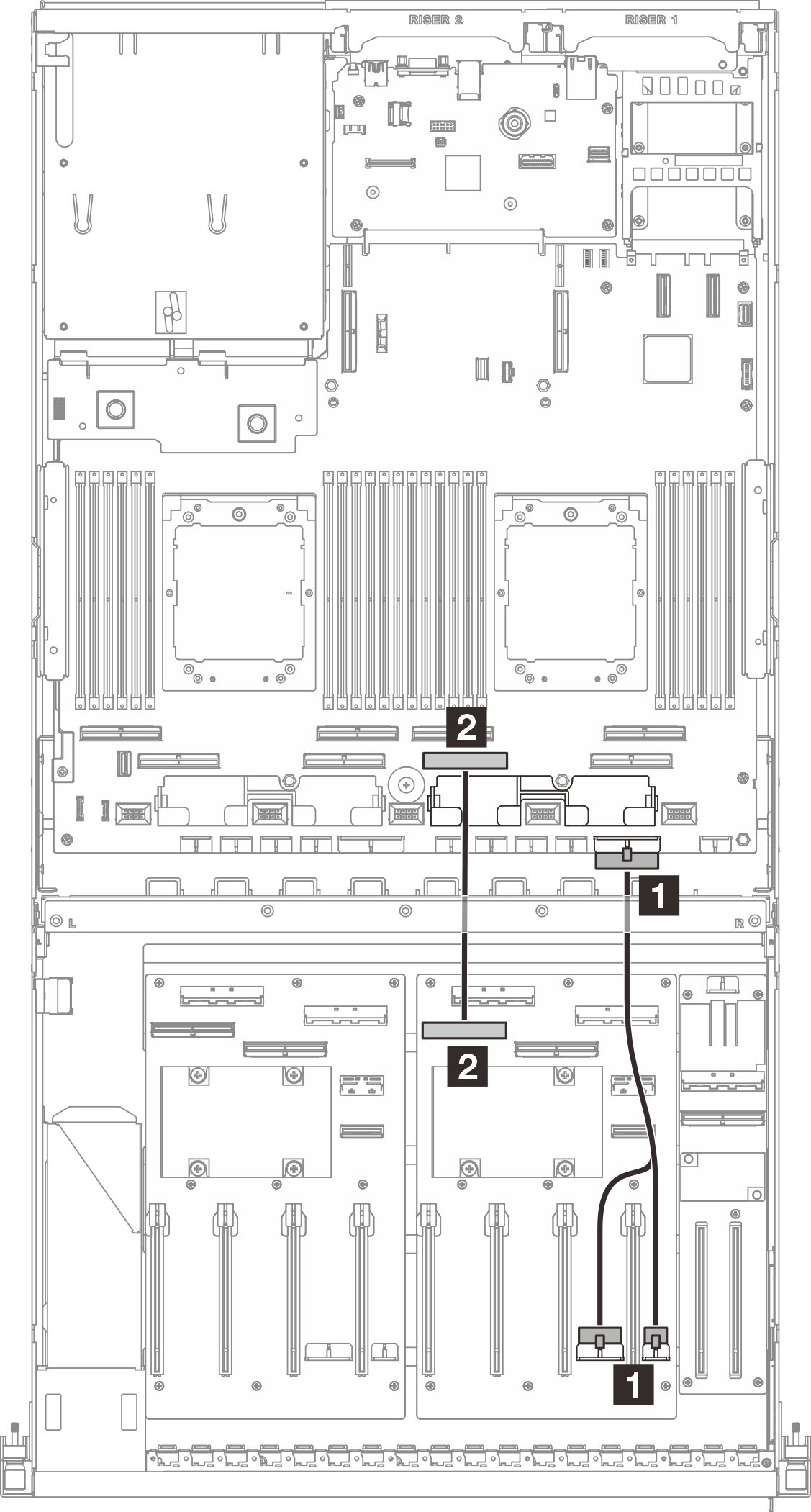

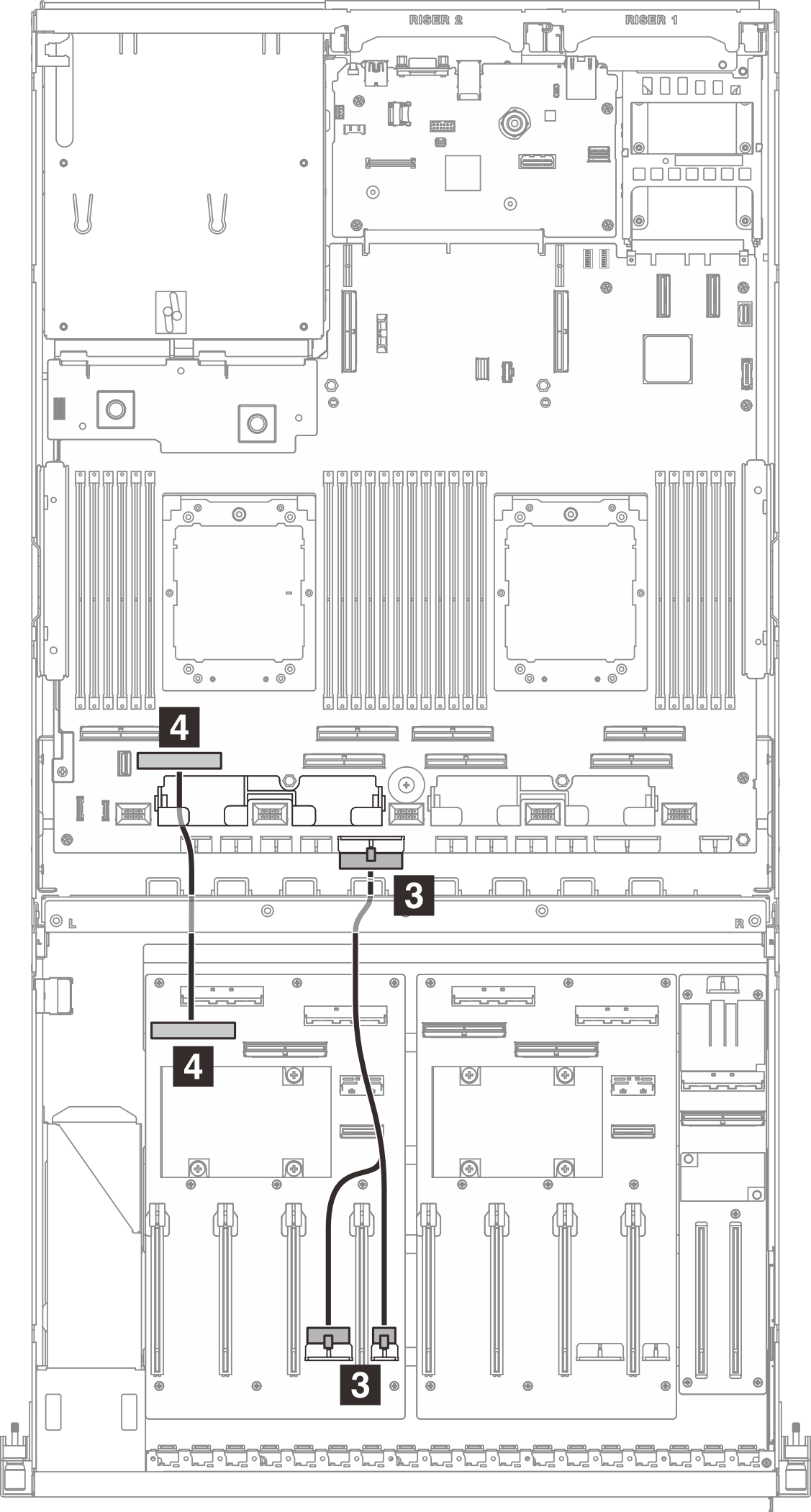

Tableau 2. Cheminement des câbles du tableau de distribution GPU commuté (multi-hôte)

Switched GPU distribution board cable routing (multi-host)

Switched GPU distribution board cable routing (multi-host)
CâbleÀ partir deVers
1Tableaux de distribution GPU (côté droit) : connecteurs d’alimentation 1 et 2Bloc carte mère : connecteur du tableau de distribution PCIe
2Tableau de distribution GPU (côté droit) : connecteur MCIO BBloc carte mère : connecteur PCIe 1
3Tableau de distribution GPU (côté droit) : connecteur MCIO ABloc carte mère : connecteur PCIe 3
4Tableaux de distribution GPU (côté gauche) : connecteurs d’alimentation 1 et 2Bloc carte mère : connecteur du tableau de distribution PCIe
5Tableau de distribution GPU (côté gauche) : connecteur MCIO BBloc carte mère : connecteur PCIe 5
6Tableau de distribution GPU (côté gauche) : connecteur MCIO ABloc carte mère : connecteur PCIe 7

Configuration du tableau de distribution GPU commuté (hôte simple) — Configurations 40 et 41

Tableau 3. Cheminement des câbles du tableau de distribution GPU commuté (hôte simple)

Switched GPU distribution board cable routing (single host)

Switched GPU distribution board cable routing (single host)
CâbleÀ partir deVers
1Tableaux de distribution GPU (côté droit) : connecteurs d’alimentation 1 et 2Bloc carte mère : connecteur du tableau de distribution PCIe
2Tableau de distribution GPU (côté droit) : connecteur MCIO ABloc carte mère : connecteur PCIe 3
3Tableaux de distribution GPU (côté gauche) : connecteurs d’alimentation 1 et 2Bloc carte mère : connecteur du tableau de distribution PCIe
4Tableau de distribution GPU (côté gauche) : connecteur MCIO ABloc carte mère : connecteur PCIe 7
