GPU 分電盤のケーブル配線

このセクションでは、GPU 分電盤のケーブル配線について説明します。

ダイレクト GPU 分電盤構成 — 構成 3、4、22、23、36 および 37

表 1. ダイレクト GPU 分電盤 のケーブル配線

ダイレクト GPU 分電盤 cable routing (left side)

ダイレクト GPU 分電盤 cable routing (right side)
ケーブル始点終点
1GPU 分電盤 (右側): 電源コネクターシステム・ボード・アセンブリー: PCIe 分電盤コネクター
2GPU 分電盤 (右側): MCIO コネクター A および Bシステム・ボード・アセンブリー: PCIe コネクター 1
3GPU 分電盤 (右側): MCIO コネクター C および Dシステム・ボード・アセンブリー: PCIe コネクター 3
4GPU 分電盤 (左側): 電源コネクターシステム・ボード・アセンブリー: PCIe 分電盤コネクター
5GPU 分電盤 (左側): MCIO コネクター A および Bシステム・ボード・アセンブリー: PCIe コネクター 5
6GPU 分電盤 (左側): MCIO コネクター C および Dシステム・ボード・アセンブリー: PCIe コネクター 7

切り替え GPU 分電盤の構成 (マルチホスト) — 構成 6、24、38 および 39

表 2. 切り替え GPU 分電盤のケーブル配線 (マルチホスト)

Switched GPU distribution board cable routing (multi-host)

Switched GPU distribution board cable routing (multi-host)
ケーブル始点終点
1GPU 分電盤 (右側): 電源コネクター 1 および 2システム・ボード・アセンブリー: PCIe 分電盤コネクター
2GPU 分電盤 (右側): MCIO コネクター Bシステム・ボード・アセンブリー: PCIe コネクター 1
3GPU 分電盤 (右側): MCIO コネクター Aシステム・ボード・アセンブリー: PCIe コネクター 3
4GPU 分電盤 (左側): 電源コネクター 1 および 2システム・ボード・アセンブリー: PCIe 分電盤コネクター
5GPU 分電盤 (左側): MCIO コネクター Bシステム・ボード・アセンブリー: PCIe コネクター 5
6GPU 分電盤 (左側): MCIO コネクター Aシステム・ボード・アセンブリー: PCIe コネクター 7

切り替え GPU 分電盤の構成 (シングルホスト) — 構成 40 および 41

表 3. 切り替え GPU 分電盤のケーブル配線 (シングルホスト)

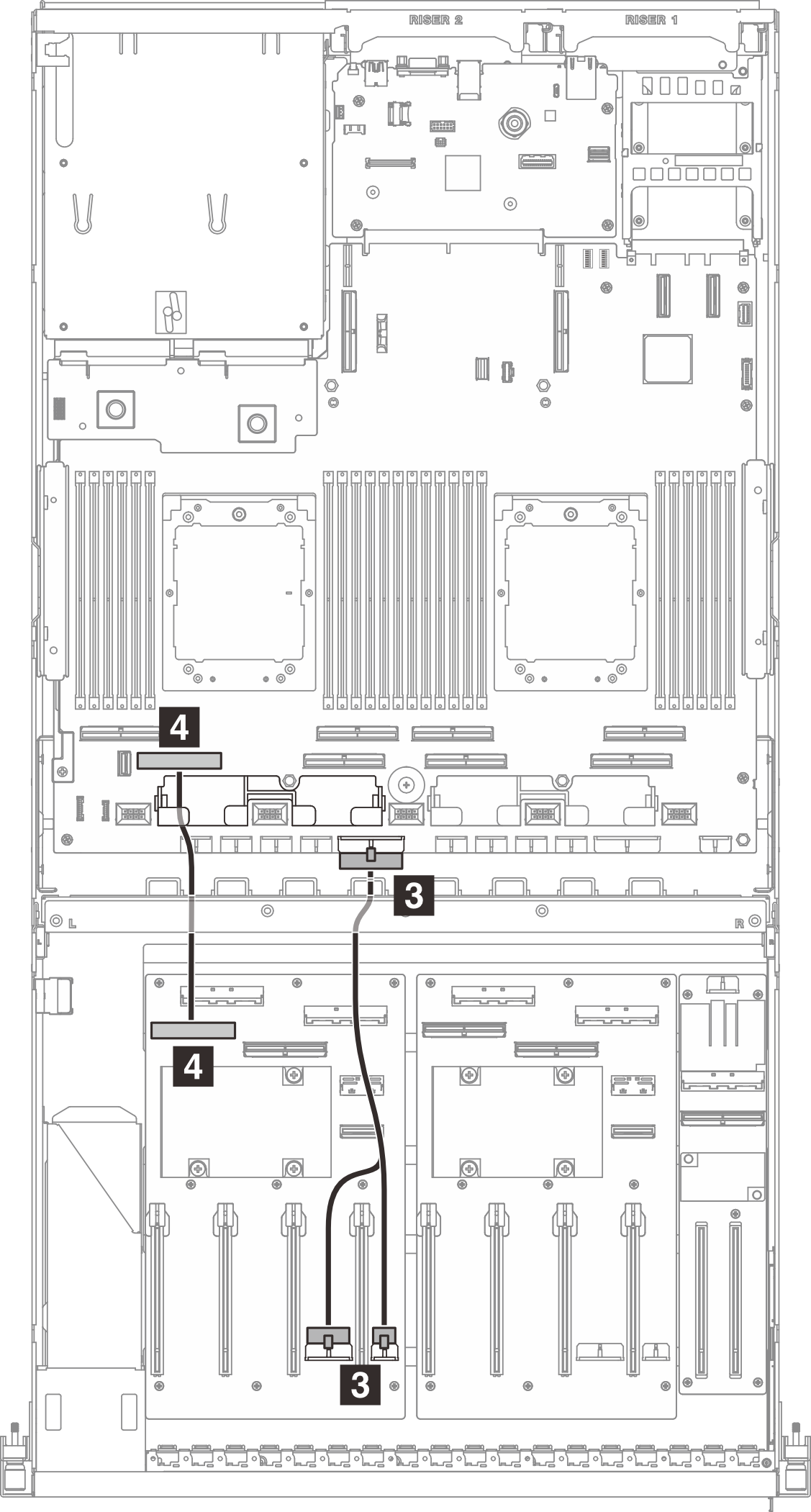

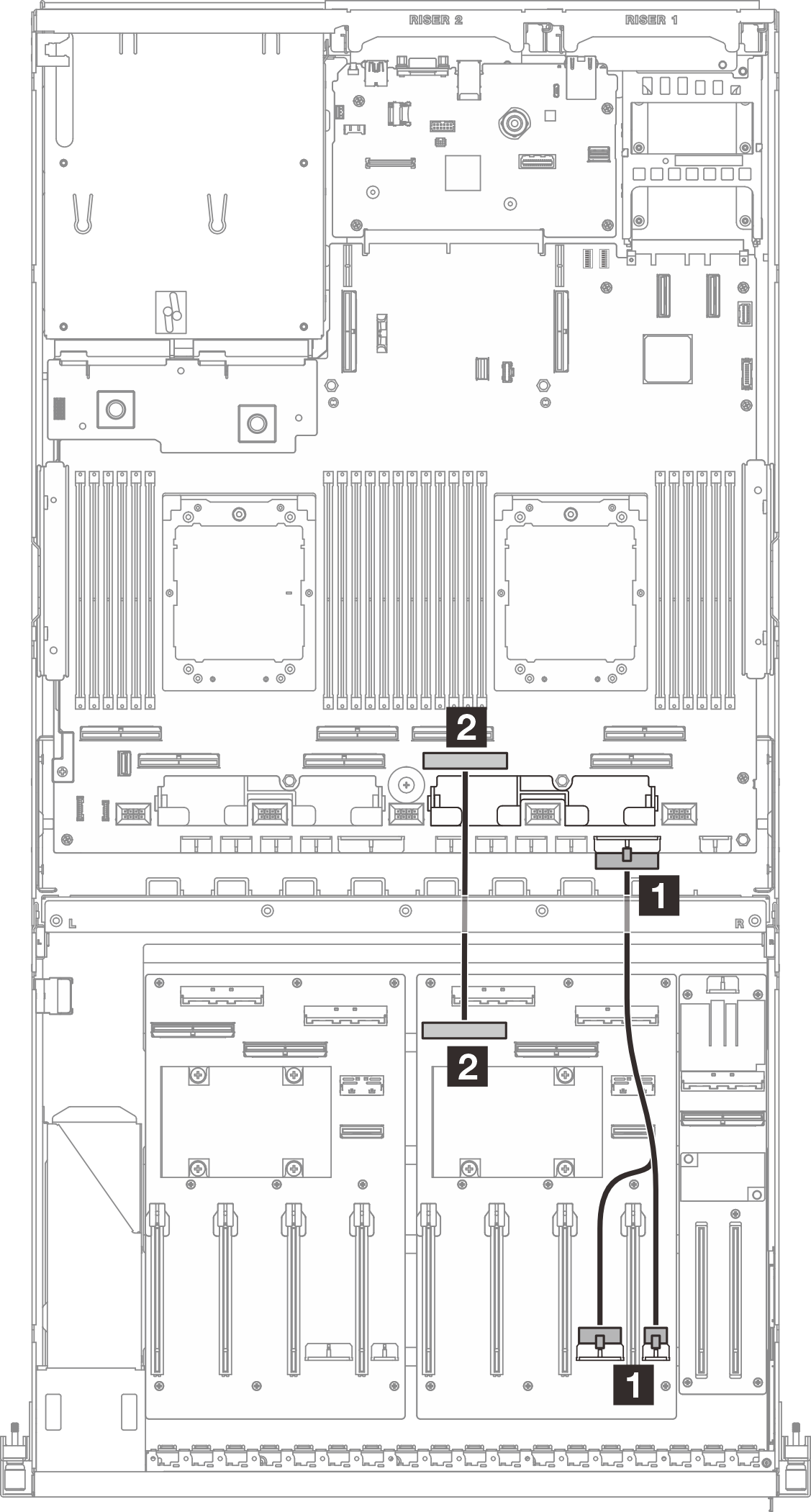

Switched GPU distribution board cable routing (single host)

Switched GPU distribution board cable routing (single host)
ケーブル始点終点
1GPU 分電盤 (右側): 電源コネクター 1 および 2システム・ボード・アセンブリー: PCIe 分電盤コネクター
2GPU 分電盤 (右側): MCIO コネクター Aシステム・ボード・アセンブリー: PCIe コネクター 3
3GPU 分電盤 (左側): 電源コネクター 1 および 2システム・ボード・アセンブリー: PCIe 分電盤コネクター
4GPU 分電盤 (左側): MCIO コネクター Aシステム・ボード・アセンブリー: PCIe コネクター 7
