Instradamento dei cavi per la scheda di distribuzione della GPU

Utilizzare questa sezione per comprendere l'instradamento dei cavi per le schede di distribuzione della GPU.

Configurazione della scheda di distribuzione della GPU diretta

Tabella 1. Instradamento dei cavi per la Scheda di distribuzione della GPU diretta

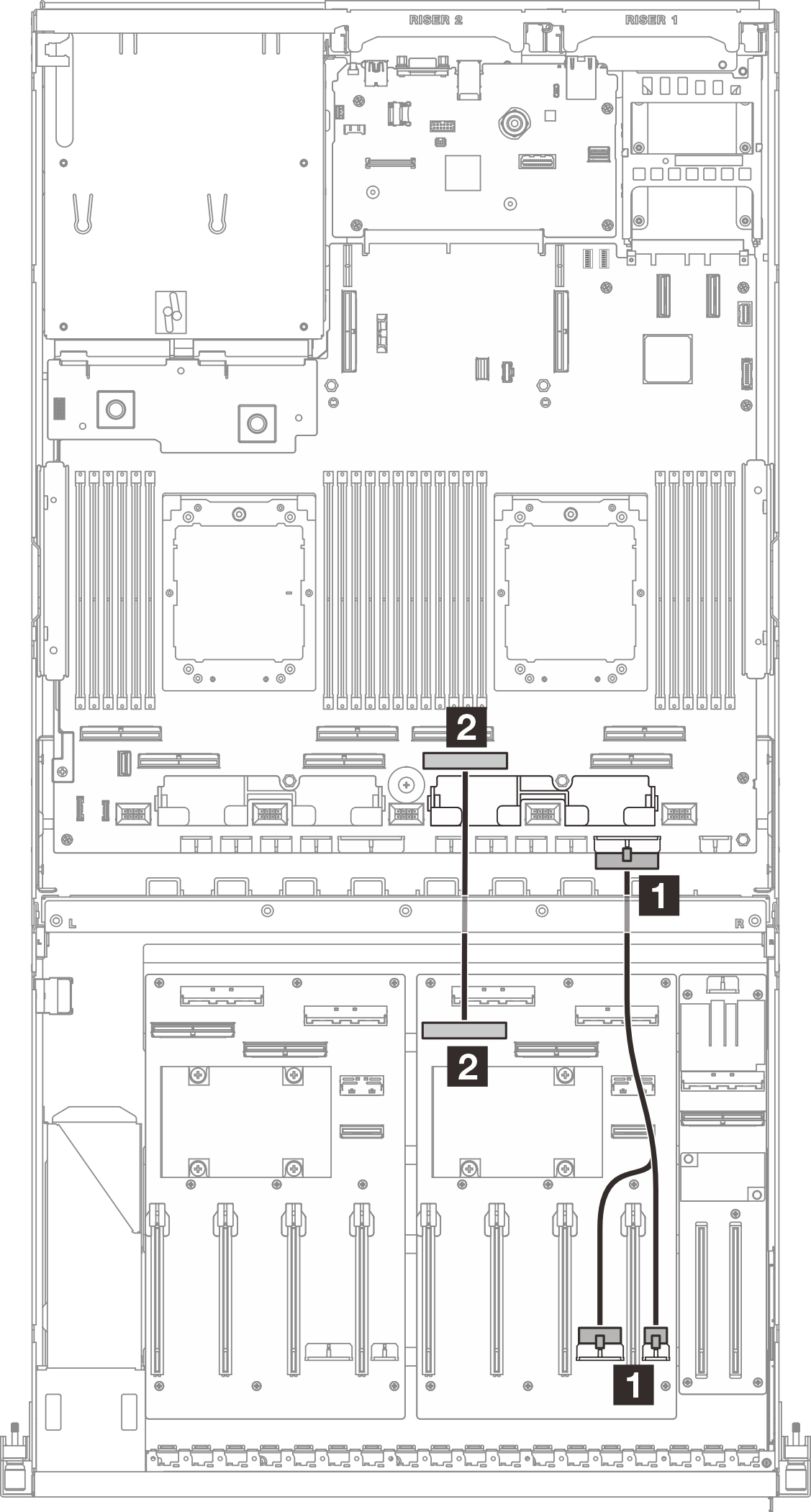

Scheda di distribuzione della GPU diretta cable routing (left side)

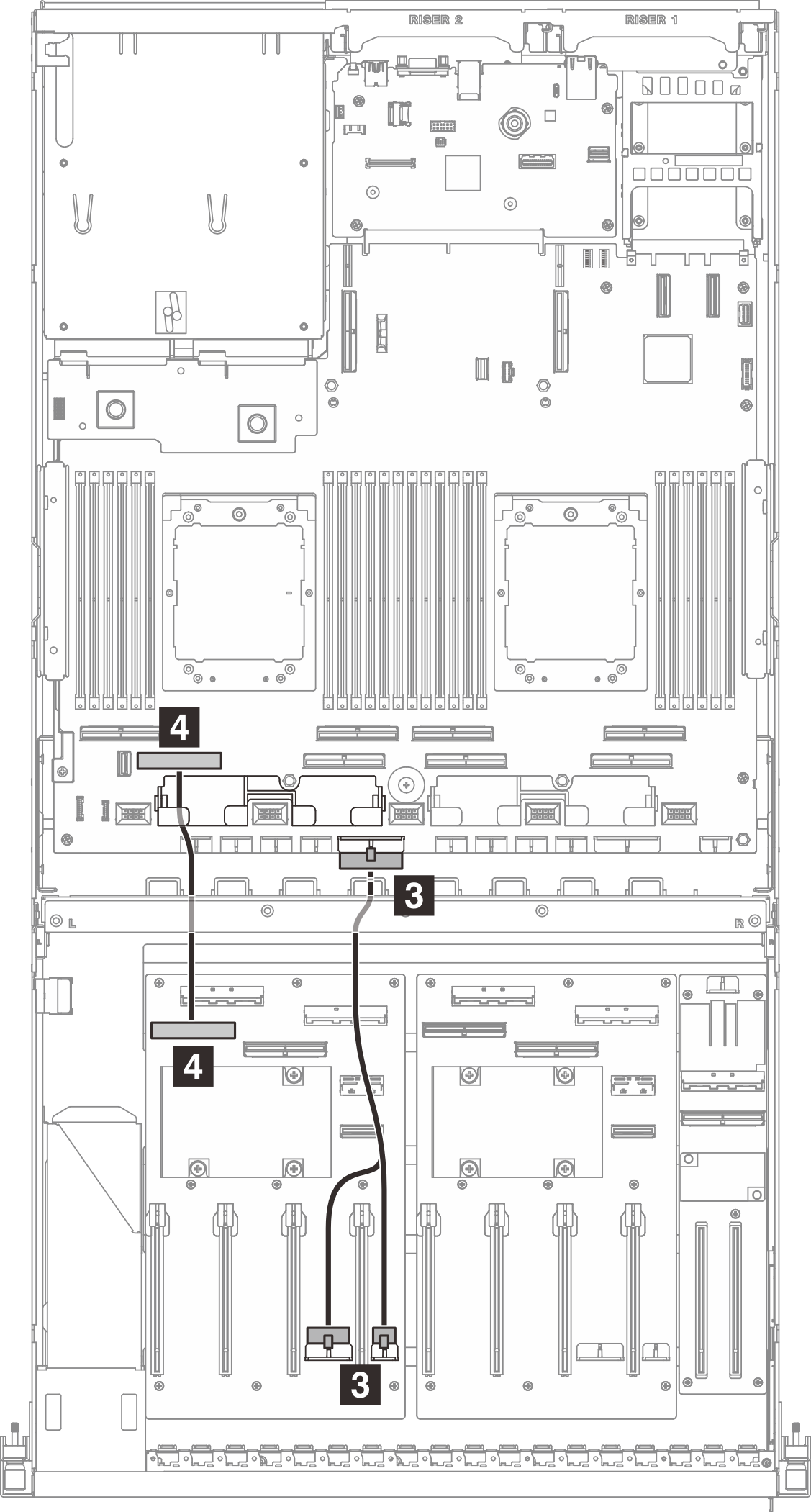

Scheda di distribuzione della GPU diretta cable routing (right side)
CavoDaA
1Scheda di distribuzione della GPU (lato destro): connettore di alimentazioneAssieme della scheda di sistema: connettore della scheda di distribuzione PCIe
2Scheda di distribuzione della GPU (lato destro): connettori MCIO A e BAssieme della scheda di sistema: connettore PCIe 1
3Scheda di distribuzione della GPU (lato destro): connettori MCIO C e DAssieme della scheda di sistema: connettore PCIe 3
4Scheda di distribuzione della GPU (lato sinistro): connettore di alimentazioneAssieme della scheda di sistema: connettore della scheda di distribuzione PCIe
5Scheda di distribuzione della GPU (lato sinistro): connettori MCIO A e BAssieme della scheda di sistema: connettore PCIe 5
6Scheda di distribuzione della GPU (lato sinistro): connettori MCIO C e DAssieme della scheda di sistema: connettore PCIe 7

Configurazione della scheda di distribuzione della GPU commutata

Tabella 2. Instradamento dei cavi per la Scheda di distribuzione della GPU commutata

Scheda di distribuzione della GPU commutata cable routing (left side)

Scheda di distribuzione della GPU commutata cable routing (right side)
CavoDaA
1Scheda di distribuzione della GPU (lato destro): connettori di alimentazione 1 e 2Assieme della scheda di sistema: connettore della scheda di distribuzione PCIe
2Scheda di distribuzione della GPU (lato destro): connettore MCIO BAssieme della scheda di sistema: connettore PCIe 1
3Scheda di distribuzione della GPU (lato destro): connettore MCIO AAssieme della scheda di sistema: connettore PCIe 3
4Scheda di distribuzione della GPU (lato sinistro): connettori di alimentazione 1 e 2Assieme della scheda di sistema: connettore della scheda di distribuzione PCIe
5Scheda di distribuzione della GPU (lato sinistro): connettore MCIO BAssieme della scheda di sistema: connettore PCIe 5
6Scheda di distribuzione della GPU (lato sinistro): connettore MCIO AAssieme della scheda di sistema: connettore PCIe 7
