Cheminement des câbles d’alimentation de l’adaptateur DPU
Cette section décrit le cheminement du câble d’alimentation du Adaptateur DPU.
Sur la carte d’extension d’E-S avant

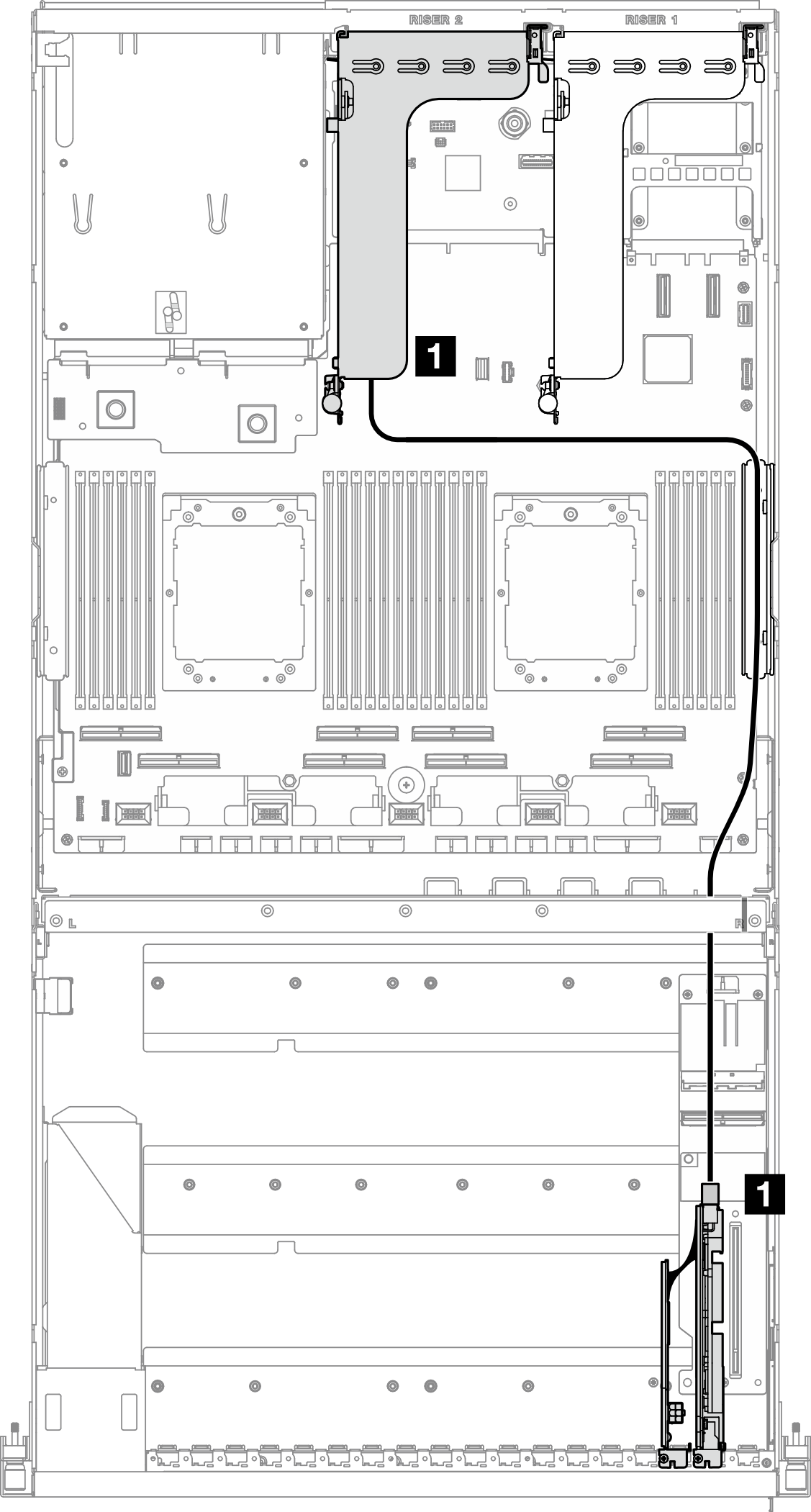

Figure 1. Cheminement des câbles d’alimentation de l’adaptateur DPU


Câble | De | Vers |
---|---|---|
1 | Adaptateur DPU : connecteur d'alimentation | Bloc mezzanine PCIe 1 : connecteur d’alimentation |
