Roteamento de cabos de alimentação do adaptador de DPU

Use a seção para entender o roteamento de cabos de alimentação de Adaptador DPU.

Com base na localização do adaptador DPU, selecione o caminho de roteamento correspondente na tabela a seguir.
Adaptador DPU no slot PCIe 2Adaptador DPU no slot PCIe 1

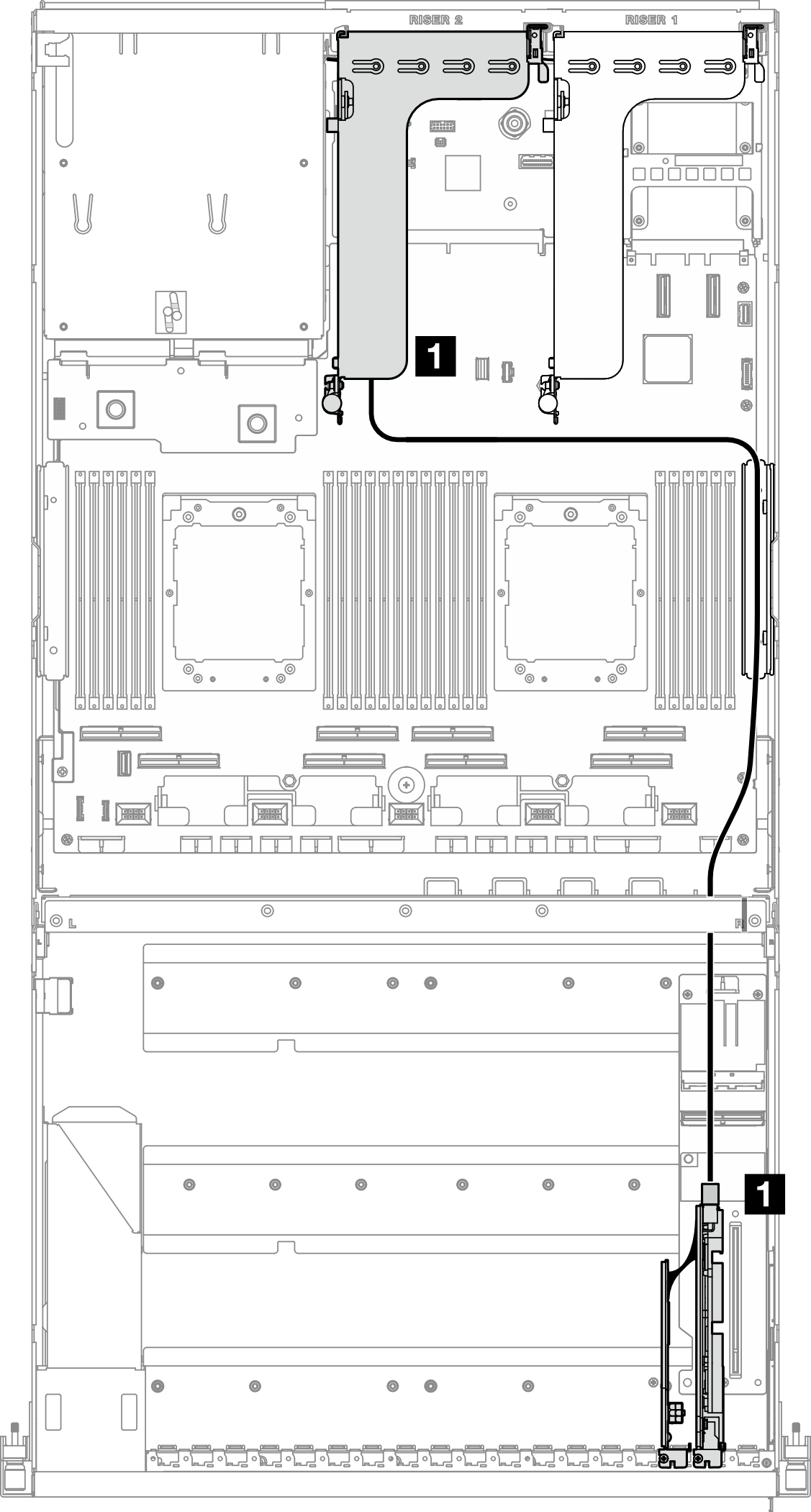

Figura 1. Roteamento de cabos de alimentação do adaptador de DPU
DPU adapter power cable routing
Figura 2. Roteamento de cabos de alimentação do adaptador de DPU
DPU adapter power cable routing
CaboNoPara
1Adaptador DPU no slot PCIe 1 ou 2: conector de energiaPlaca riser PCIe 1 ou 2: Conector de energia
