Прокладка кабелей питания адаптера графического процессора
В этом разделе содержатся сведения по прокладке кабелей питания для компонента «Адаптер DPU».
В зависимости от расположения адаптера DPU выберите соответствующий план прокладки в следующей таблице.
| Адаптер DPU в гнезде PCIe 2 | Адаптер DPU в гнезде PCIe 1 |
|---|---|

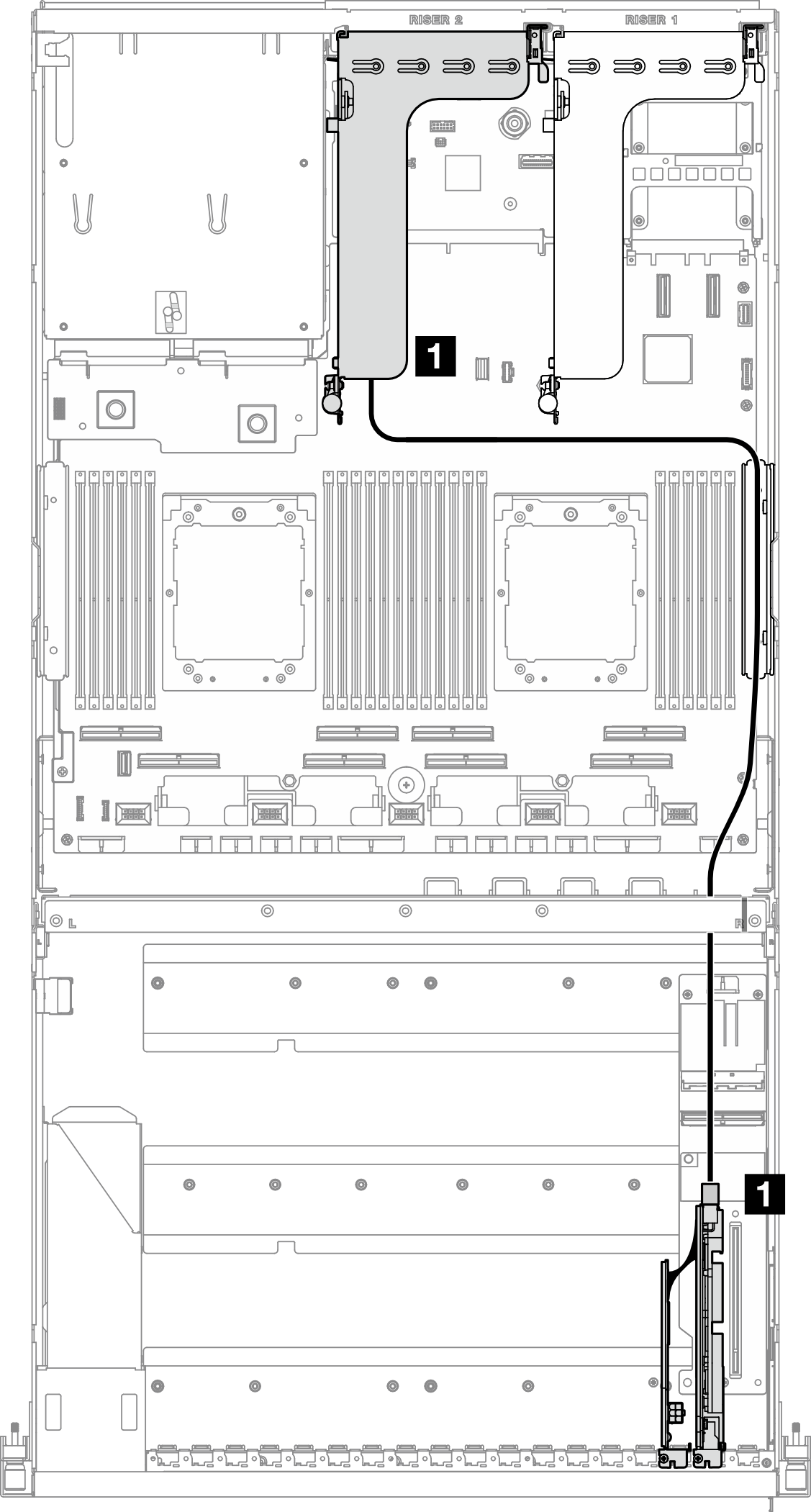

Рис. 1. Прокладка кабелей питания адаптера графического процессора  | Рис. 2. Прокладка кабелей питания адаптера графического процессора  |
| Кабель | От | К |
|---|---|---|
| 1 | Адаптер DPU в гнезде PCIe 1 или 2: разъем питания | Плата-адаптер Riser PCIe 1 или 2: разъем питания |
