Disposición de los cables de alimentación del adaptador de DPU
Utilice la sección para comprender la disposición de los cables para el Adaptador DPU.
En función de la ubicación del Adaptador DPU, seleccione el plan de disposición correspondiente:
En la placa de expansión de E/S frontal

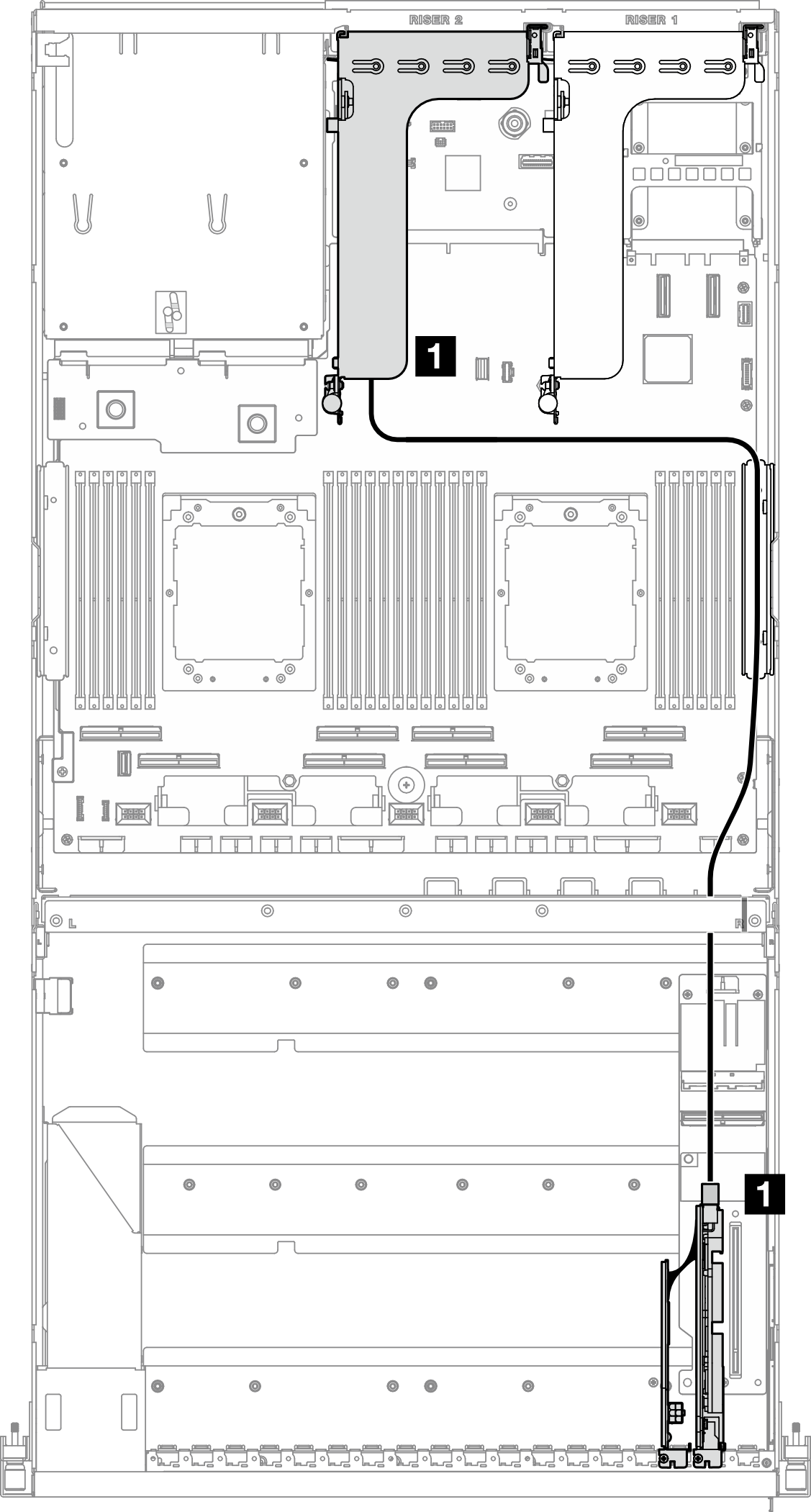

Figura 1. Disposición de los cables de alimentación del adaptador de DPU
![DPU adapter power cable routing](sr675v3-365-cable-250.png)
![DPU adapter power cable routing](sr675v3-365-cable-250.png)
Cable | Desde | Hasta |
---|---|---|
1 | Adaptador DPU: Conector de alimentación | Expansión de PCIe 1: conector de alimentación |
En la tarjeta de expansión PCIe 1
Figura 2. Disposición del cable de alimentación para el adaptador de DPU
![Power cable routing for the DPU adapter](sr675v3-374-cable-400.png)
![Power cable routing for the DPU adapter](sr675v3-374-cable-400.png)
Cable | Desde | Hasta |
---|---|---|
1 | Adaptador DPU: Conector de alimentación | Expansión de PCIe 1: conector de alimentación |
