Integrierte Diagnoseanzeige installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die integrierte Diagnoseanzeige zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

Falls erforderlich, bringen Sie das Etikett am Ende des Kabels an, das an die Systemplatine angeschlossen wird.
1. Bringen Sie den leeren Teil des Etiketts an.
2. Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.
Abbildung 1. Anbringen des Etiketts
Anmerkung
Die entsprechenden Etiketten für die Kabel finden Sie in der Tabelle unten.
Vom Zu Etikett
Kabel der integrierten Diagnoseanzeige Systemplatine: Anschluss der integrierten Diagnoseanzeige (FRONT IO2)
FRONT IO 2
PONG
Installieren Sie die integrierte Diagnoseanzeige.
1. Schließen Sie das Kabel an die integrierte Diagnoseanzeige an.
2. Richten Sie die integrierte Diagnoseanzeige am Steckplatz an der Vorderseite des System-Shuttles aus und schieben Sie sie hinein.

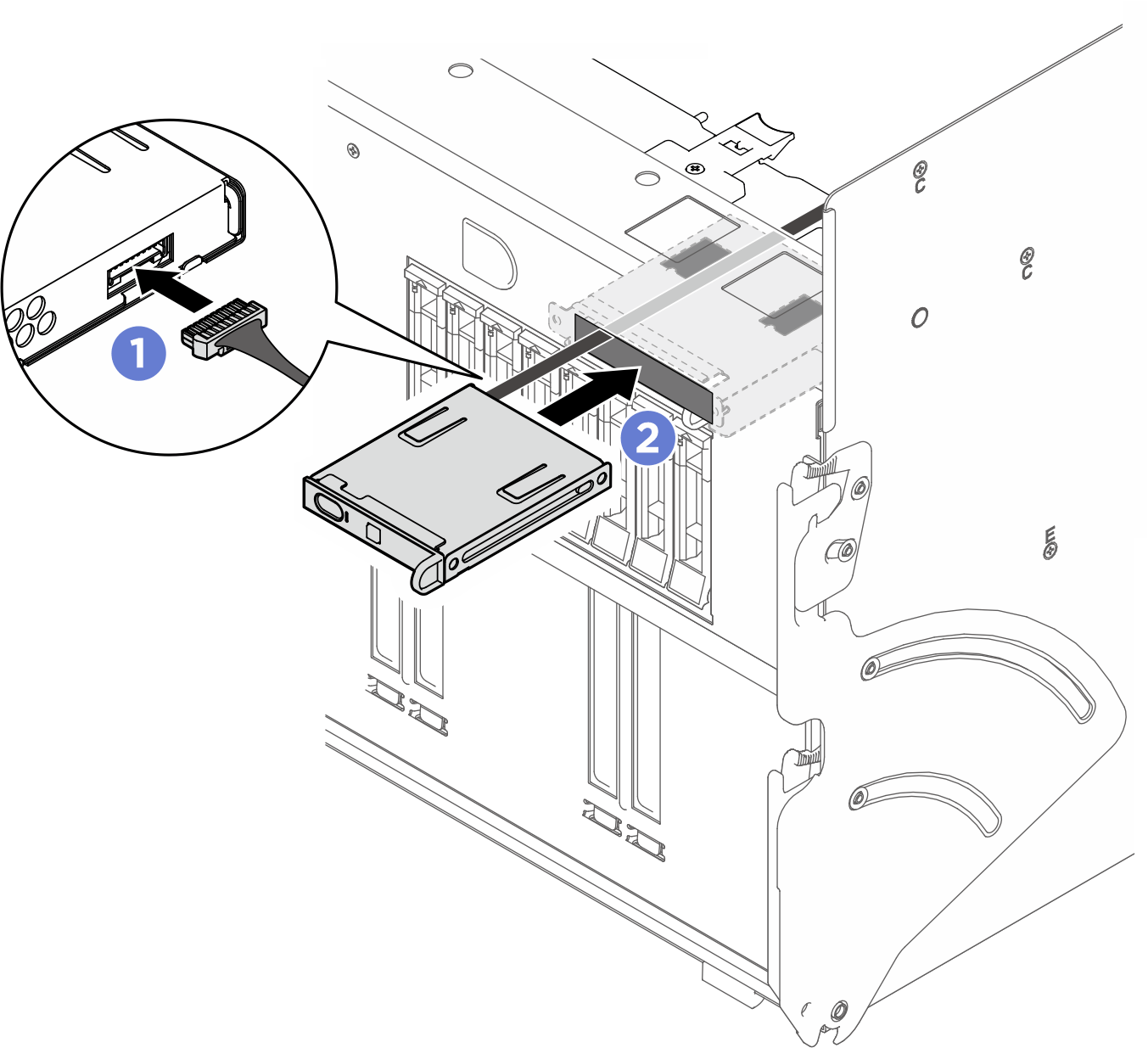

Abbildung 2. Installieren der integrierten Diagnoseanzeige

Vom	Zu	Etikett
Kabel der integrierten Diagnoseanzeige	Systemplatine: Anschluss der integrierten Diagnoseanzeige (FRONT IO2)	FRONT IO 2 PONG

Nach dieser Aufgabe

Installieren Sie den FIO/PCI-Rahmen erneut. Siehe FIO/PCI-Rahmen installieren.
Schieben Sie das System-Shuttle vollständig in das Gehäuse.
1. Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
2. Schieben Sie das Shuttle in das Gehäuse.
3. Schieben Sie das Shuttle vollständig in das Gehäuse.
4. Drehen Sie die zwei Lösehebel, bis sie einrasten.
Abbildung 3. Installation des System-Shuttles
Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
