Installazione del pannello di diagnostica integrato
Seguire le istruzioni riportate in questa sezione per installare il pannello di diagnostica integrato. La procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura
- Se necessario, applicare l'etichetta all'estremità del cavo di collegamento alla scheda di sistema.
Applicare la parte bianca dell'etichetta.
Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.
Figura 1. Applicazione dell'etichetta
NotaVedere la tabella riportata di seguito per identificare le etichette corrispondenti per il cavo.Da A Etichetta Cavo del pannello di diagnostica integrato Scheda di sistema: connettore del pannello di diagnostica integrato (FRONT IO2) - FRONT IO 2
- PONG

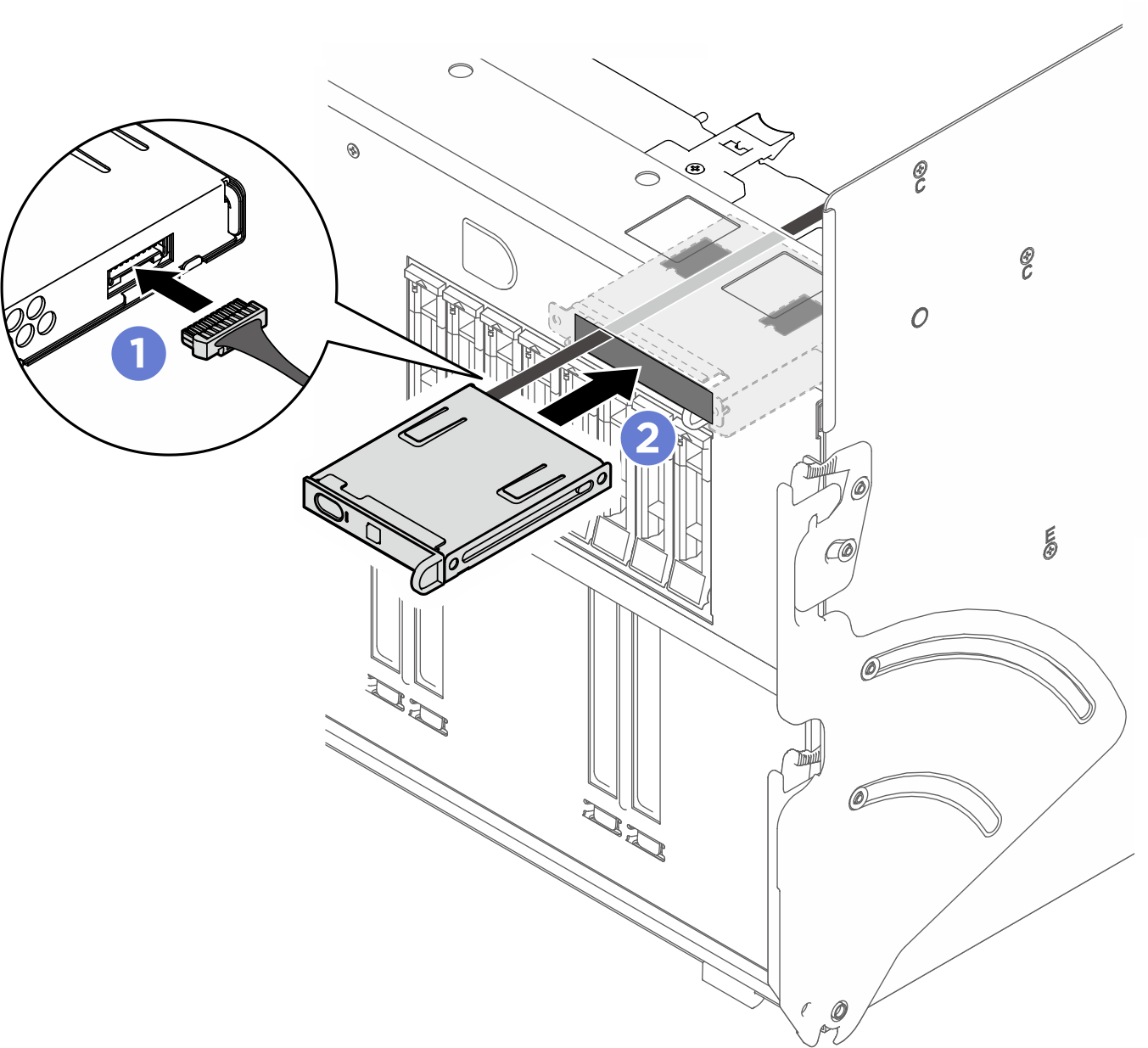

- Installare il pannello di diagnostica integrato.
- Collegare il cavo al pannello di diagnostica integrato.
- Allineare il pannello di diagnostica integrato allo slot nella parte anteriore dello shuttle di sistema e farlo scorrere all'interno.
Figura 2. Installazione del pannello di diagnostica integrato
Dopo aver terminato
- Reinstallare il telaio FIO/PCI. Vedere Installazione del telaio FIO/PCI.
- Spingere completamente lo shuttle di sistema nello chassis.
- Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
- Far scorrere lo shuttle nello chassis.
Spingere completamente lo shuttle nello chassis.
Ruotare le due leve di rilascio finché non si bloccano in posizione.
Figura 3. Installazione dello shuttle di sistema
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
