Rimozione del pannello di diagnostica integrato

Seguire le istruzioni riportate in questa sezione per rimuovere il pannello di diagnostica integrato. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Tirare lo shuttle di sistema in posizione di arresto.
      1. Premere i due fermi di rilascio blu.
      2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
      3. Tirare in avanti lo shuttle finché non si arresta.
         Importante

         Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle di sistema nella posizione di arresto.
         Figura 1. Tirare lo shuttle di sistema in posizione di arresto


   2. Rimuovere il telaio FIO/PCI. Vedere Rimozione del telaio FIO/PCI.
2. Rimuovere il pannello di diagnostica integrato.
   1. Tenere premute le due linguette di rilascio.
   2. Sganciare leggermente il pannello di diagnostica integrato dallo shuttle di sistema.
   3. Scollegare il cavo dal pannello di diagnostica integrato.

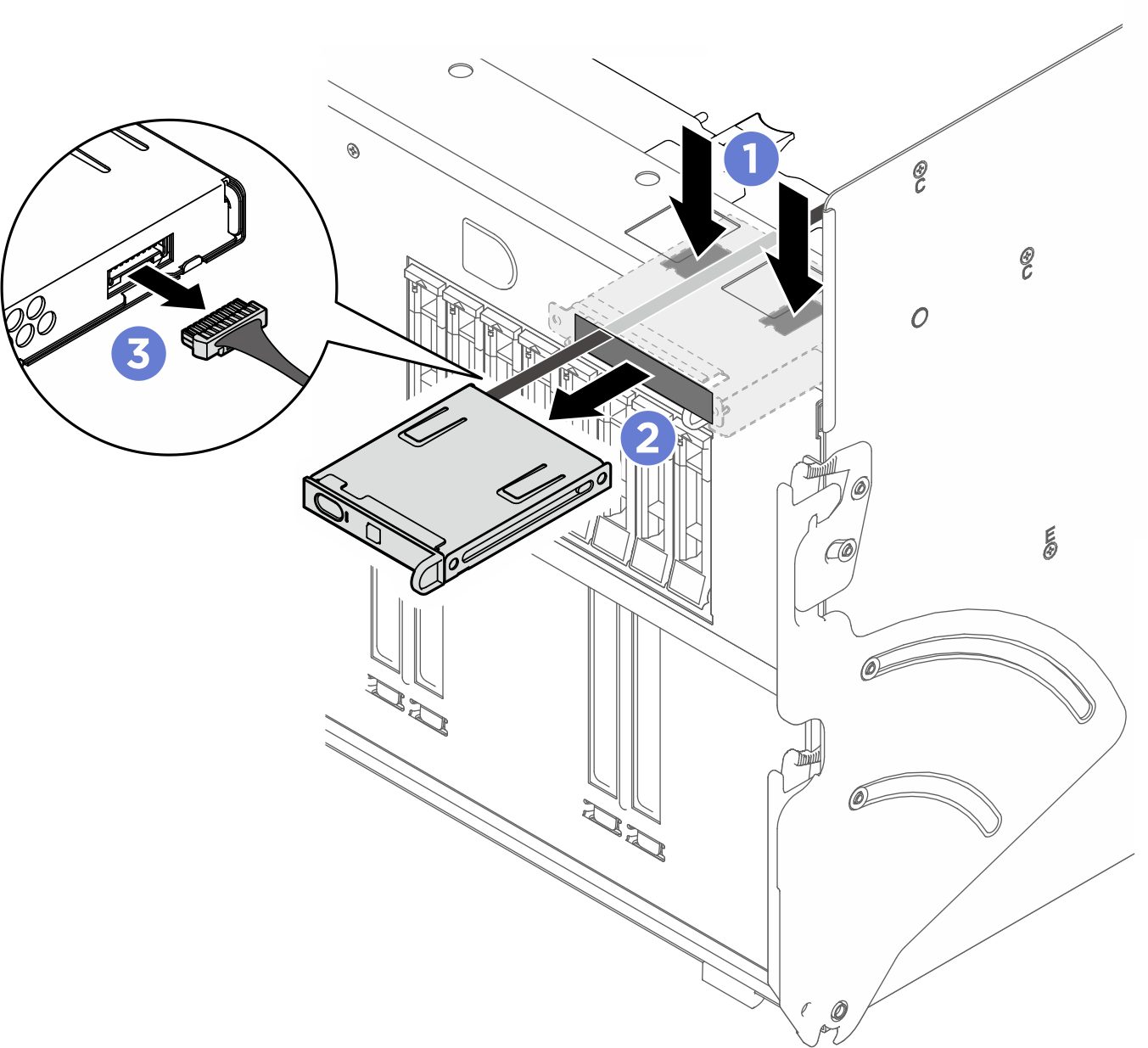

   Figura 2. Rimozione del pannello di diagnostica integrato


3. Rimuovere il pannello di diagnostica integrato dallo shuttle di sistema.
