Remover o painel de diagnóstico integrado

Siga as instruções nesta seção para remover o painel de diagnóstico integrado. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Empurre o suporte do sistema para a posição de parada.
      1. Pressione as duas travas de liberação azuis.
      2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
      3. Puxe o suporte para frente até que pare.
         Importante

         Para evitar danos, empurre as duas alavancas de liberação para trás e certifique-se de que elas travem no lugar depois de estender o suporte do sistema até sua posição de parada.
         Figura 1. Puxando o suporte do sistema para a posição de parada


   2. Remova a gaiola FIO/PCI. Consulte Remover a gaiola FIO/PCI.
2. Remova o painel de diagnóstico integrado.
   1. Pressione e segure as duas guias de liberação.
   2. Desencaixe levemente o painel de diagnóstico integrado do suporte do sistema.
   3. Desconecte o cabo do painel de diagnóstico integrado.

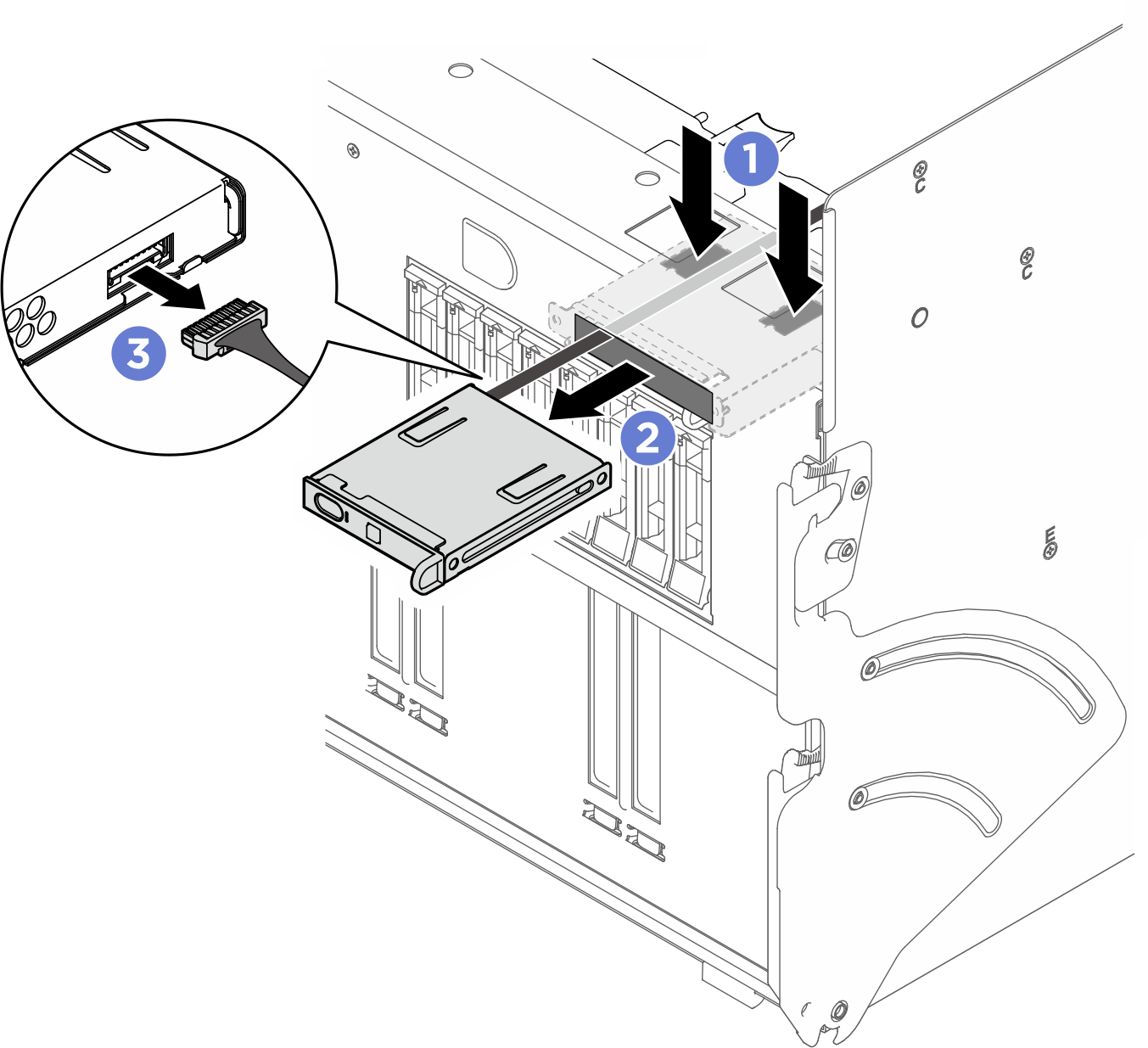

   Figura 2. Remoção do painel de diagnóstico integrado


3. Remova o painel de diagnóstico integrado do suporte do sistema.
