Retrait du panneau de diagnostics intégré

Suivez les instructions de la présente section pour retirer le panneau des diagnostics intégré. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Tirez la navette système jusqu’à la position d’arrêt.
      1. Appuyez sur les deux loquets de déblocage bleus.
      2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
      3. Tirez la navette vers l’avant jusqu’à la butée.
         Important

         Afin d’éviter d’infliger tout dommage, poussez les deux leviers de déverrouillage vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette système tirée jusqu’à sa position d’arrêt.
         Figure 1. Mise en place (en tirant) de la navette système en position d’arrêt


   2. Retirez le boîtier FIO/PCI. Voir Retrait du boîtier FIO/PCI.
2. Retirez le panneau de diagnostics intégré.
   1. Appuyez sur les deux pattes de déverrouillage et maintenez-les enfoncées.
   2. Dégagez légèrement le panneau de diagnostics intégré de la navette système.
   3. Déconnectez le câble du panneau de diagnostics intégré.

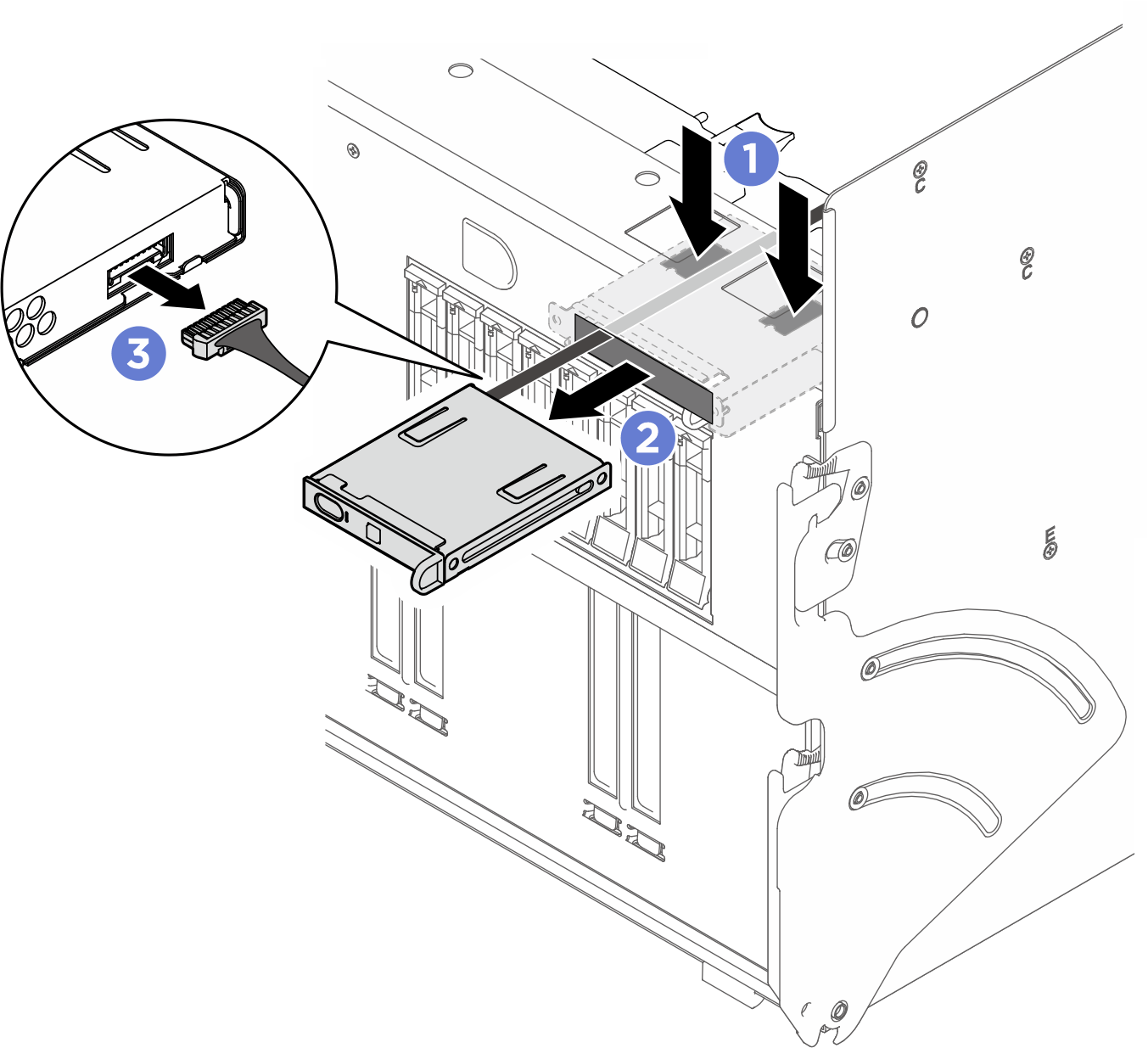

   Figure 2. Retrait du panneau de diagnostics intégré


3. Retirez le panneau de diagnostics intégré de la navette système.
