Extracción del panel de diagnóstico integrado

Siga las instrucciones que aparecen en esta sección para extraer el panel de diagnóstico integrado. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Prepárese para esta tarea.
   1. Tire de la lanzadera del sistema hasta la posición de parada.
      1. Presione los dos pestillos de liberación azules.
      2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
      3. Tire de la lanzadera hacia delante hasta que se detenga.
         Importante

         Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del sistema a su posición de parada.
         Figura 1. Tiraje de la lanzadera del sistema hasta la posición de parada


   2. Quite el compartimiento de FIO/PCI. Consulte Extracción del compartimiento de FIO/PCI.
2. Quite el panel de diagnóstico integrado.
   1. Presione y mantenga presionadas las dos pestañas de liberación.
   2. Desenganche ligeramente el panel de diagnóstico integrado de la lanzadera del sistema.
   3. Desconecte el cable del panel de diagnóstico integrado.

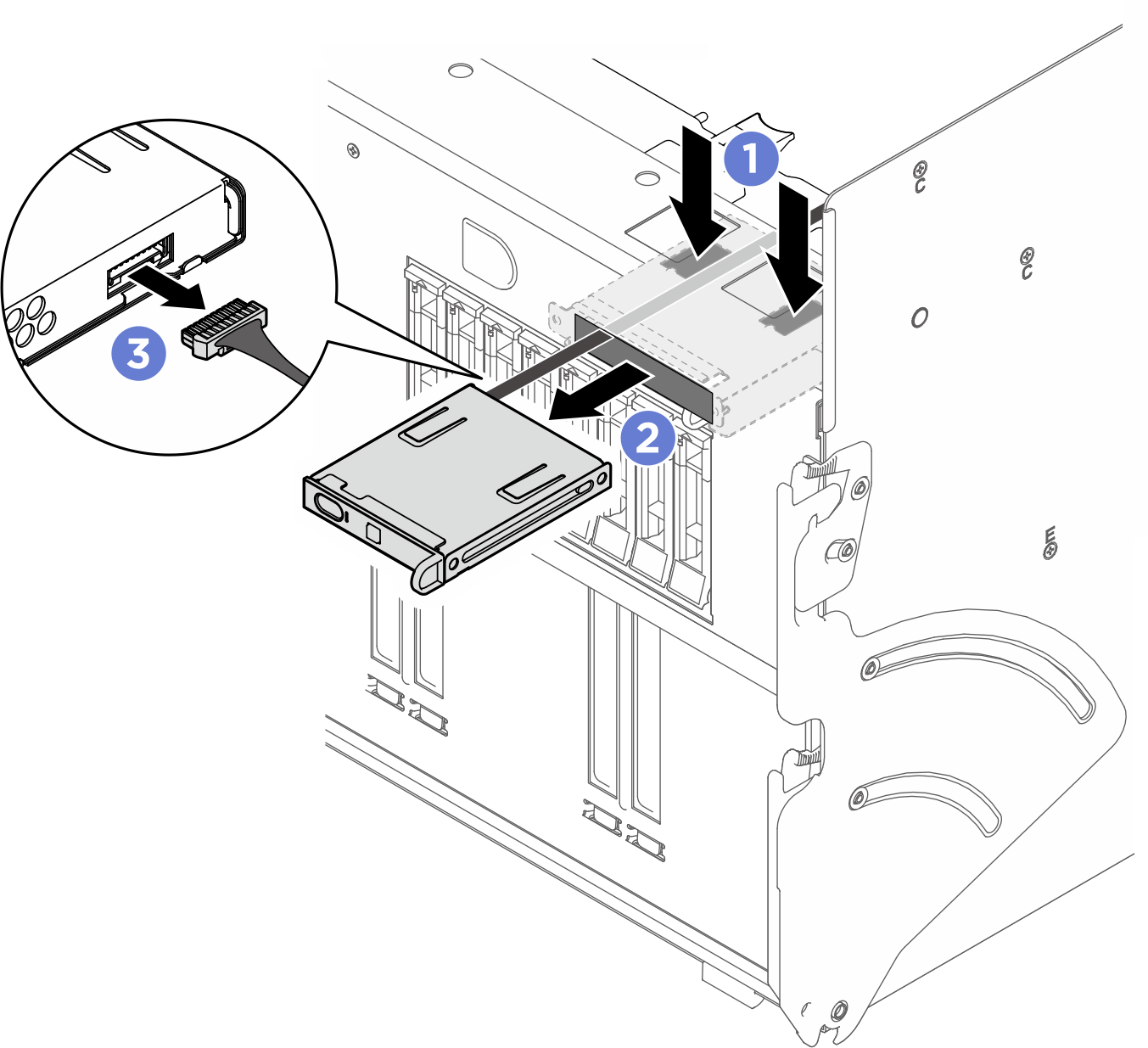

   Figura 2. Extracción del panel de diagnóstico integrado


3. Quite el panel de diagnóstico integrado de la lanzadera del sistema.
