卸下整合式診斷面板

請依照本節中的指示卸下整合式診斷面板。此程序必須由經過培訓的維修技術人員執行。

程序

1. 為此作業做好準備。
   1. 將系統滑動箱拉到停止位置。
      1. 按下兩個藍色鬆開閂鎖。
      2. 旋轉兩個釋放桿，直到它們垂直於滑動箱。
      3. 向前拉動滑動箱，直到其停止。
         重要

         為避免損壞，請您在將系統滑動箱伸展到停止位置後，將兩個釋放桿推回並確保其鎖定到位。
         圖 1. 將系統滑動箱拉到停止位置


   2. 卸下 FIO/PCI 機盒。請參閱卸下 FIO/PCI 機盒。
2. 卸下整合式診斷面板。
   1. 按住兩個鬆開卡榫。
   2. 稍微分離整合式診斷面板與系統滑動箱。
   3. 從整合式診斷面板拔掉纜線。

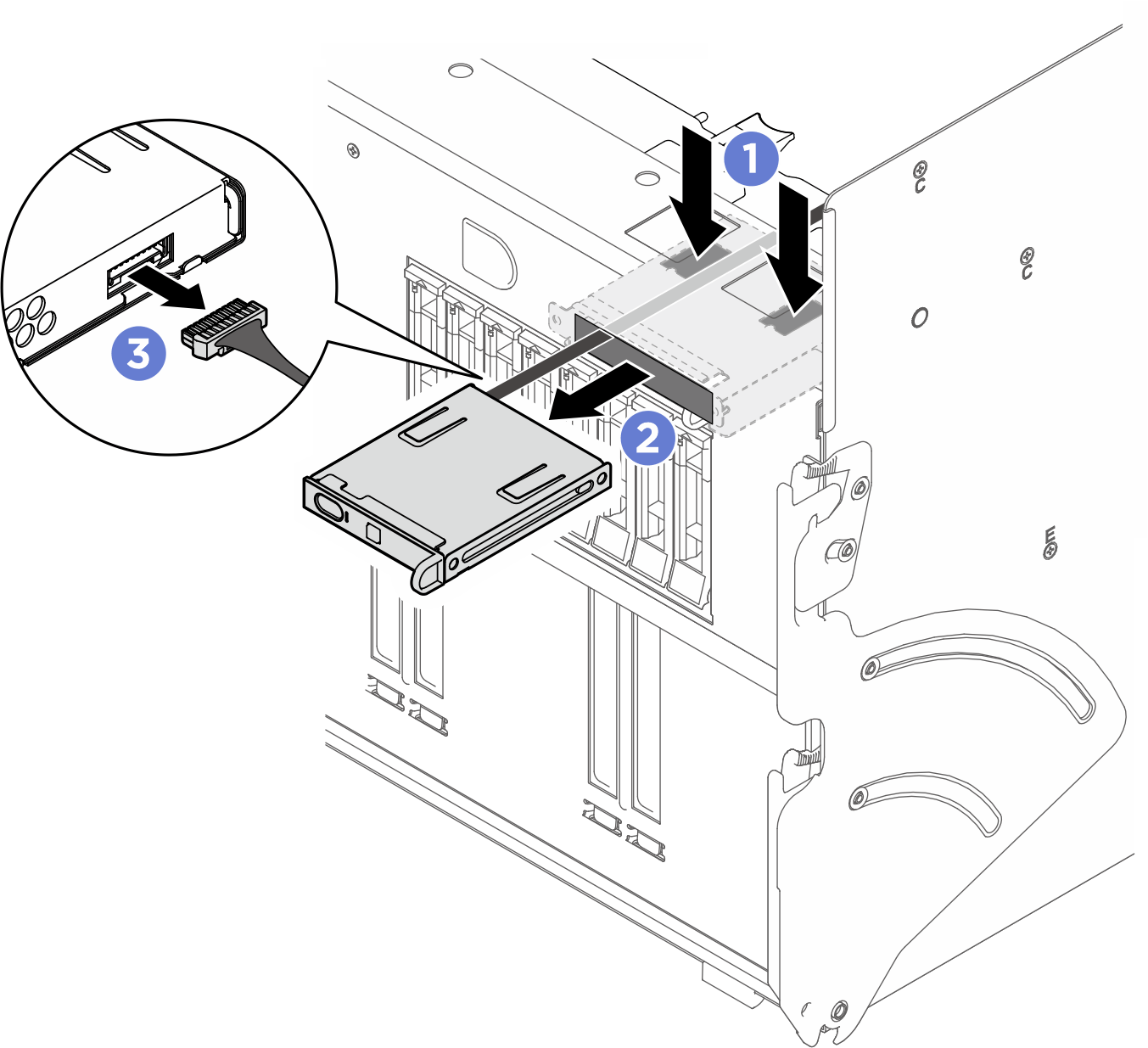

   圖 2. 卸下整合式診斷面板


3. 請您從系統滑動箱移除整合式診斷面板。
